带脚轮可移动端板支撑长条形框架结构

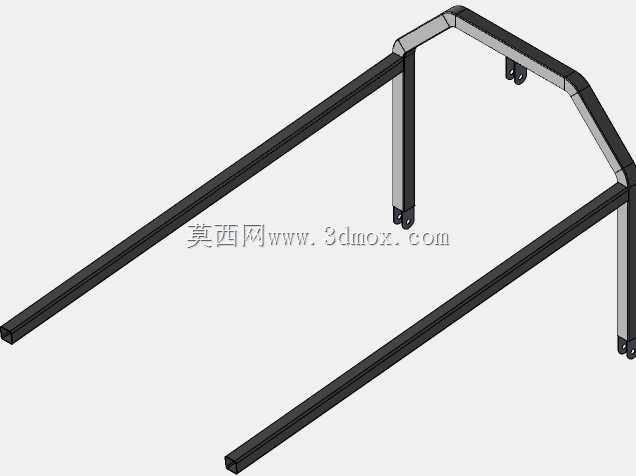

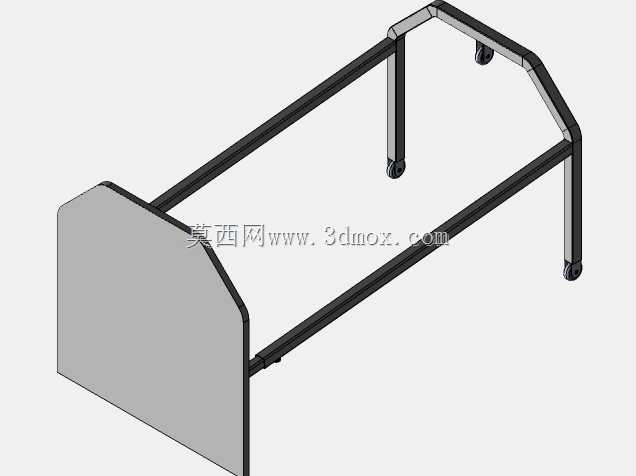

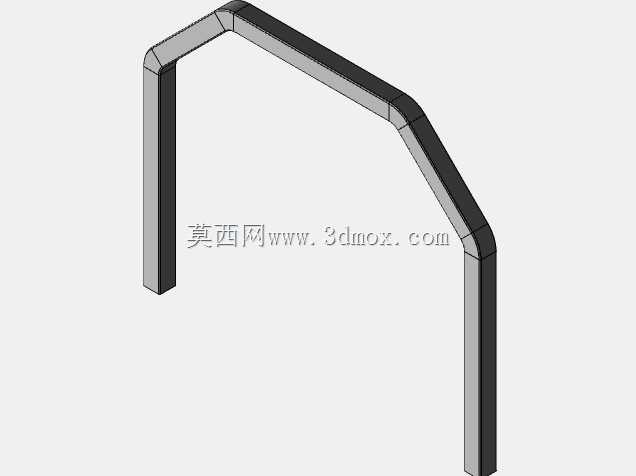

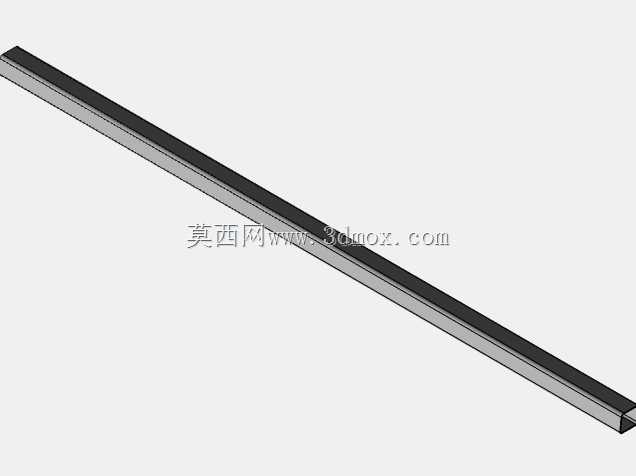

　　这类带脚轮的长条形框架结构，多应用在车间工位物料暂存、轻型工装承载、教学实训台搭建这类需要频繁调整工位位置的场景里，日常使用中不需要额外配置吊装或者搬运设备，单人就可以推动调整摆放位置，适配小批量多频次的工位调整需求。从结构功能来看，整体采用矩形管材拼接成型，框架主体的长边采用整根型材裁切，减少中间拼接节点带来的结构形变风险，短边位置做了折弯过渡处理，避免直角拼接的应力集中问题，同时边角做了圆弧过渡，防止人员走动时磕碰划伤。端部的整块挡板采用薄钢板折弯成型，和框架主体采用嵌入式连接，既可以作为端部的防护结构，避免框架上放置的物料从端部滑落，也可以作为标识牌安装、小型操作面板挂载的基准面，不需要额外在框架上焊接安装支座。

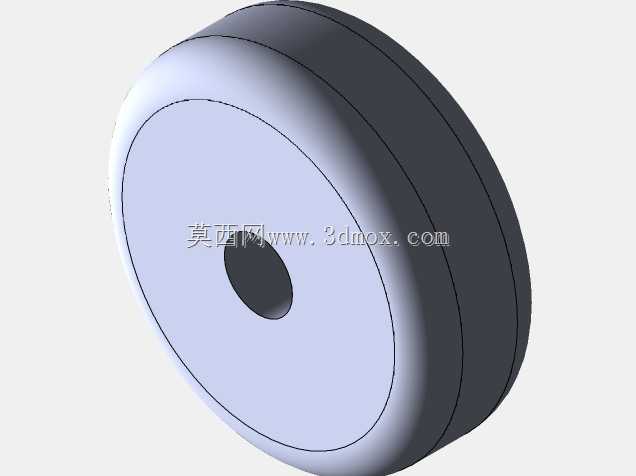

　　支撑腿部分采用和主体框架同规格的矩形管材，底部安装万向脚轮，其中两个脚轮带刹车锁定结构，移动到指定位置后踩下刹车就可以固定框架位置，避免使用过程中出现滑移。设计过程中优先考虑了框架的整体刚性，长边型材的壁厚选型按照额定承载1.5倍的安全系数计算，避免放置物料后出现长边下挠变形的问题，框架的拼接位置全部采用满焊处理，焊后做打磨整平，整体表面做喷塑处理，提升防锈耐刮的性能。安装边界方面，框架整体长度适配常规1.2米到1.8米的工位摆放需求，宽度控制在0.6米以内，方便在车间狭窄通道内通行，支撑腿的高度设置在0.75米，适配大部分站立操作的工位高度需求，脚轮的安装位置向内缩进20毫米，避免推动过程中脚轮磕碰地面凸起或者人员鞋跟。

　　实际使用中，这类框架可以根据需求在上方加装台板成为操作工作台，也可以加装分层隔板成为物料存放架，端部挡板位置可以粘贴工位标识、作业指导书，也可以开孔安装小型电源插座、气路快速接头，拓展作为轻型装配工位的基础架体。结构设计上没有采用复杂的异形零件，所有型材都是常规标准规格，加工时只需要按照尺寸裁切、打孔、焊接就可以完成制作，不需要开模定制特殊零件，加工成本低，后期维护更换配件也很方便，脚轮采用标准安装尺寸，损坏后可以直接采购同规格配件替换，不需要对框架主体做二次加工。框架的整体重心控制在几何中心偏下位置，即使放置一定重量的物料，推动过程中也不会出现倾翻风险，脚轮的承载力选型按照单轮承载为整体额定承载的四分之一配置，

　　保证四个脚轮受力均匀，不会出现单个脚轮过载损坏的问题。拼接位置的焊缝全部做了去应力处理，避免长期使用后焊缝开裂，框架整体的形位公差控制在每米长度直线度误差不超过1毫米，保证后续加装台板或者其他附件时不会出现安装间隙不均的问题。
