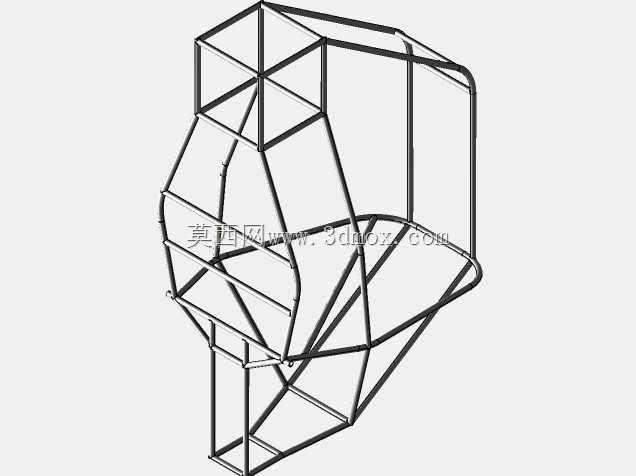

BAJA赛车防滚笼管状防护框架结构

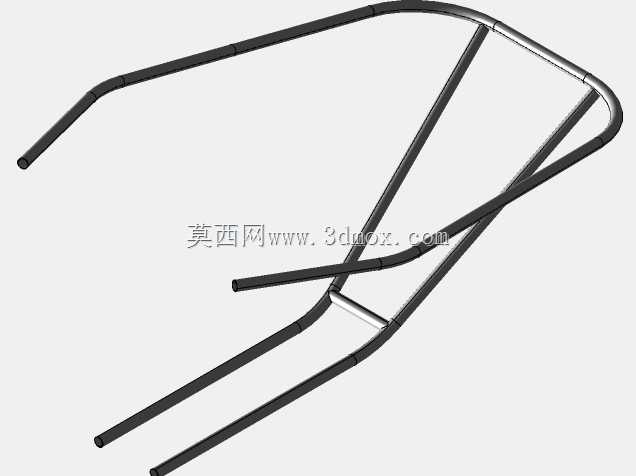

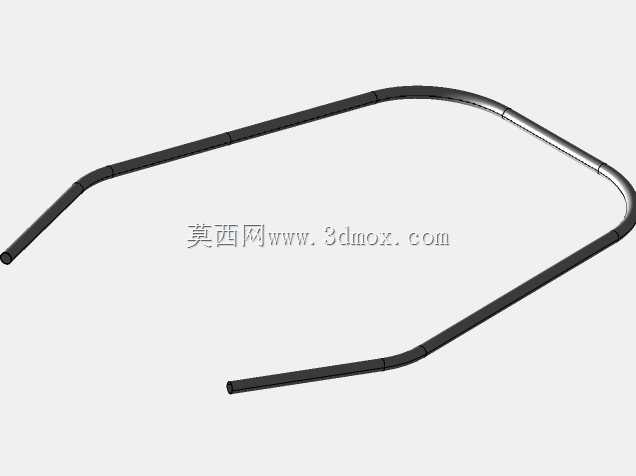

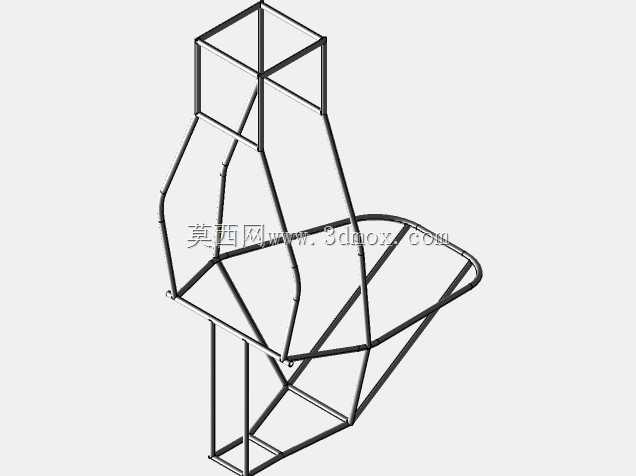

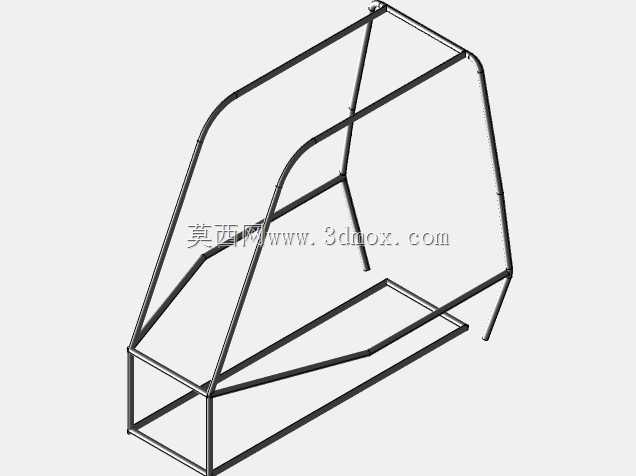

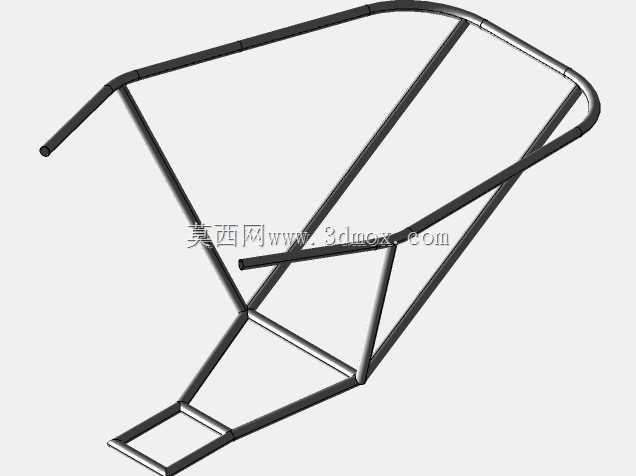

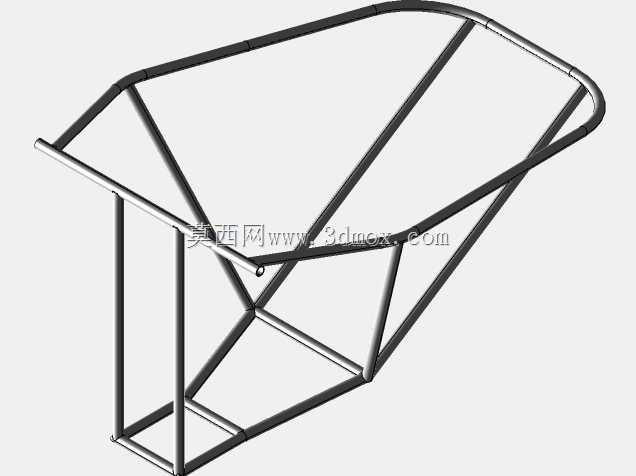

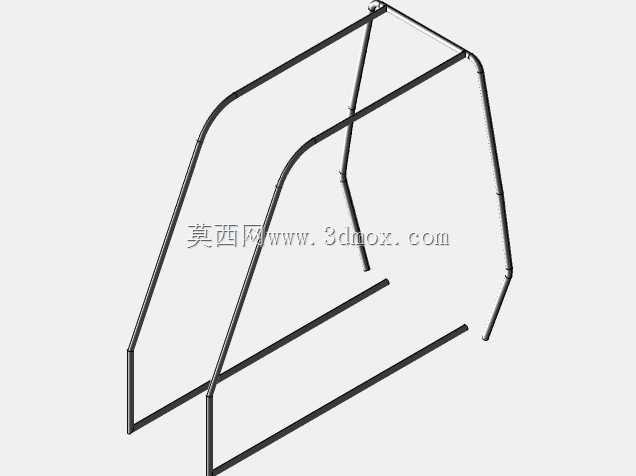

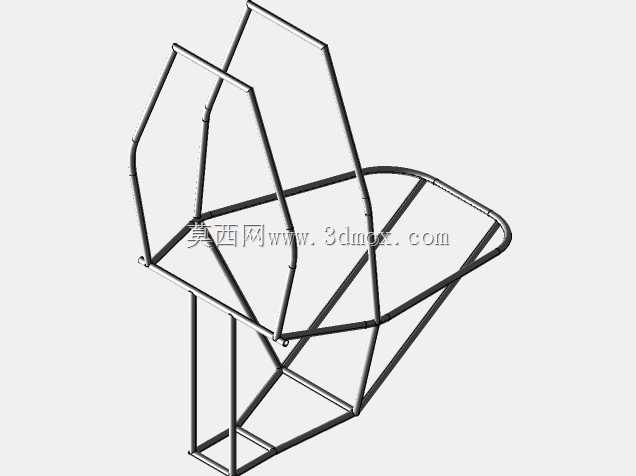

　　该管状防护框架主要应用于SAE BAJA系列越野赛事的小型全地形赛车，作为赛车座舱核心的安全承载结构，其核心作用是在车辆发生翻滚、侧向碰撞、正面撞击等极端工况时，为座舱内的驾乘人员构建完整的生存空间，避免外部结构侵入座舱造成人员伤害，同时承担整车部分载荷传递功能，提升车架整体的抗扭与抗冲击性能。从结构设计思路来看，整体采用闭环空间桁架结构布局，主受力管沿座舱两侧布置，从前端底盘安装位向上延伸至座舱顶部后向后弯折，衔接后部底盘安装点，形成环绕驾乘人员的主防护环；顶部设置横向连接管保证两侧主环的结构同步性，斜向布置的支撑管从主环上部延伸至底盘中部安装位，形成三角形稳定受力结构，避免框架受冲击时出现侧向失稳变形。

　　管材选型上采用冷拔无缝合金钢管，兼顾结构强度与轻量化需求，所有弯折位置均采用大曲率冷弯成型，避免弯管处出现壁厚减薄、应力集中的问题，管段衔接位置均采用相贯线切割处理，保证焊缝贴合面积足够，焊接后整体结构的应力传递路径顺畅，不会出现局部应力突变导致的断裂风险。从安装边界来看，框架底部的六个安装支脚分别对应底盘车架的前后主横梁、中部侧梁安装位，安装面采用铣平处理，通过高强度螺栓与底盘车架刚性连接，安装后框架与座舱内部的座椅、方向盘、操控机构的预留间隙均符合赛事安全规范，侧面与车身覆盖件的安装间隙控制在合理范围，不会出现运动干涉。外形尺寸方面，框架整体宽度匹配小型越野赛车的座舱宽度，顶部高度满足驾乘人员佩戴头盔后的头部安全间隙要求，

　　前部倾斜的管段不会遮挡驾乘人员的前方视野，后部延伸段可衔接后部车身覆盖件与动力系统的安装支架。在实际赛事场景中，该结构需要承受车辆翻滚时的顶部冲击载荷、侧向翻车时的侧面挤压载荷，以及飞跃落地时的纵向冲击载荷，因此在结构校核阶段，针对不同工况的受力情况对管段壁厚、支撑角度做了针对性优化，比如顶部横向管段采用稍厚的壁厚应对顶部冲击，斜向支撑管的角度设置在45度到60度之间，最大化材料的力学性能利用率，在保证结构强度满足赛事安全标准的前提下尽可能降低整体重量，避免过多增加整车簧上质量影响越野通过性能。框架的所有外露管端均做了封堵处理，避免泥沙、积水进入管内造成内部锈蚀，长期使用过程中也不会出现管段内部腐蚀导致的强度下降问题，管体表面可根据整车涂装需求做喷塑或喷漆处理，兼顾防锈与外观一致性。
