相机配套光漫射扩散器结构设计

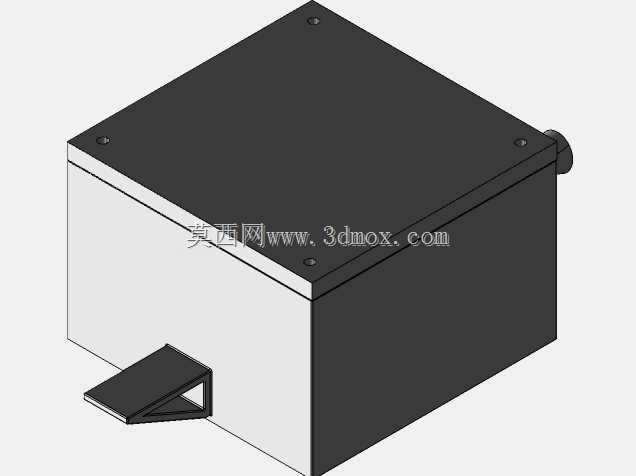

　　这款光漫射扩散器主要配套工业视觉检测场景下的相机使用，在自动化产线的外观检测、尺寸识别工位上，这类部件的作用是打散直射光源的光路，避免强光在被检测工件表面形成高光反射斑，导致相机采集的图像出现过曝区域，影响视觉算法的识别准确率。从结构上看，整体采用方正的封闭箱体构型，主体外壳分为上下两个装配部分，上盖板通过四角的沉头螺钉与下箱体实现紧固连接，这种分箱设计一方面方便内部漫射材料、光路调整组件的安装与后期维护，另一方面沉头螺钉的装配方式可以保证箱体上表面完全平整，没有凸起结构，在设备机架上安装时不会与周边的走线槽、光源固定架产生干涉。

　　箱体侧面伸出的圆柱形接头是光源输入接口，使用时可以直接对接光纤导光束或者小型点光源的输出端，接口位置做了同轴度限位结构，保证输入光源的光轴与箱体内部漫射腔的中心轴线重合，避免入射光偏斜导致漫射后出光面的照度不均匀。箱体前部伸出的楔形出光嘴是核心的功能输出部位，这个部位的倾斜角度经过反复校核，刚好对应工业相机的标准工作视场角，漫射后的均匀光线从这个楔形嘴导出后，会以匹配相机视场的角度投射到被检测工件表面，既不会出现光线覆盖范围不足导致的视场边缘暗区，也不会因为光线覆盖范围过大造成光能量浪费，需要额外提升光源功率才能达到检测需要的照度。

　　设计过程中首先确定的是安装边界尺寸，这类扩散器通常安装在工业镜头的旁侧，与镜头光轴呈固定夹角布置，所以整体箱体的宽度控制在100mm以内，高度不超过80mm，避免尺寸过大遮挡镜头的取景路径，同时也能适配市面上绝大多数视觉检测工位的标准安装孔位。箱体的壁厚统一设置为2.5mm，这个厚度既可以保证铝合金机加工后的结构刚性，在设备运行产生振动的情况下不会出现共振异响，也不会因为壁厚过大导致整体重量超标，给安装支架带来额外的负载。楔形出光嘴的位置做了三角加强筋结构，因为这个部位是伸出箱体的悬臂结构，日常调整光源位置、插拔导光线缆时很容易受到外力碰撞，加强筋的存在可以避免出光嘴受外力后出现弯折变形，导致出光角度偏移。

　　在实际生产应用中，这类扩散器除了用于工业视觉检测工位，也可以配套实验室的光学成像设备使用，封闭的箱体结构可以阻挡环境杂光进入漫射腔内部，避免环境光对输出光线的均匀性造成干扰。箱体的所有拼接缝都做了台阶止口设计，装配后止口处的缝隙小于0.1mm，不需要额外加装密封胶条就可以阻挡车间内的切削液雾气、粉尘进入箱体内部，污染内部的漫射涂层，长期使用也不会出现照度下降的问题。上盖板的螺钉孔全部做了沉头处理，沉头深度刚好匹配M3内六角螺钉的头部高度，装配后螺钉头部与盖板上表面完全齐平，在需要紧贴安装板固定的场景下，可以保证整个箱体的安装面完全贴合，不会出现安装倾斜的问题。

　　考虑到机加工的工艺性，整个箱体的所有外部棱角都做了C0.5的倒角处理，既可以去除机加工后产生的锋利毛刺，避免装配操作人员被划伤，也不会因为倒角过大影响箱体的整体外观尺寸。侧面的光源输入接口内壁做了0.2mm的公差控制，与标准的光纤接头外径实现间隙配合，插拔时的阻力适中，既不会因为间隙过大导致接头松动出现光轴偏移，也不会因为间隙过小导致插拔困难，影响现场的调试效率。前部出光嘴的端面做了哑光发黑处理，避免出光嘴端面的反光进入相机镜头，在采集的图像上形成杂光光斑。
