双层轿运半挂运输车结构设计

　　从事商用车运输装备结构设计十余年，经手的轿运车三维方案不下二十套，眼前这套双层结构的轿运半挂模型，刚好切中了当前商品车公路转运的核心痛点——合规前提下的装载效率最大化。先从实际应用场景说起，这类装备主要服务于整车制造厂到各地经销商的中长途干线运输，也会覆盖港口进口车疏港、二手车跨区域流转的场景，作业场景覆盖高速干线、城郊配送道路，部分场景下还需要进入乘用车仓储园区内部道路完成装卸，这就对设备的通过性、转弯半径、装卸便捷性提出了非常具体的要求。

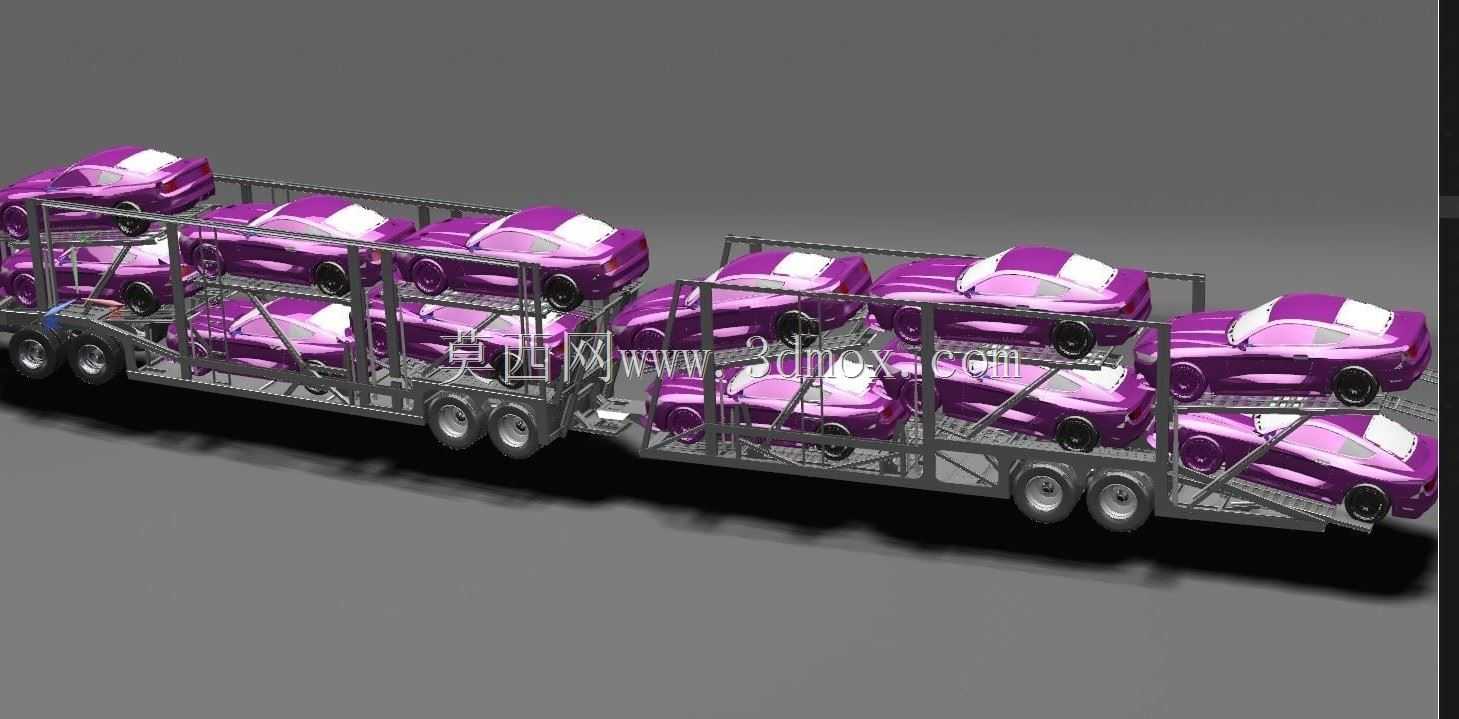

　　从功能特性来看，这套模型采用的是上下双层可调整的承载框架结构，上层承载平台可以通过液压举升机构调整高度，既可以在装卸时降下上层平台，方便车辆直接开入指定卡位，也可以在运输过程中根据所载乘用车的高度调整上下层间距，避免上层车辆顶部与上层车架底部发生剐蹭，同时也能适配不同高度的乘用车型，从常规的紧凑型轿车到中大型SUV，都能通过层间距调整找到合适的装载空间。整套承载框架采用分段式格栅结构，没有采用封闭的货厢面板，一方面是为了降低整备质量，让挂车在法规允许的总质量限值内可以承载更多商品车，另一方面格栅结构也能减少行驶过程中的风阻，降低长途运输的燃油消耗，同时格栅结构的通透特性也方便驾驶员在行驶过程中通过后视镜观察所载车辆的固定状态，及时发现绑带松动、车辆移位的隐患。

　　再说到设计思路上的细节，这套模型的行走机构采用的是三轴布置，靠近牵引销的位置是两轴并装的结构，尾部是单轴带随动转向的设计，这种布置方式可以有效缩短挂车的转弯半径，在狭窄的园区道路、收费站匝道转弯时，减少轮胎的侧滑磨损，同时也能降低对转弯通道宽度的要求。承载框架的两侧设置了可翻转的爬梯结构，装卸时爬梯翻转落地形成坡道，商品车可以通过爬梯直接开上上下层承载平台，运输过程中爬梯向上翻转锁定，作为尾部的防护结构，同时也能避免所载车辆在急刹车时从尾部滑落。每个承载卡位都设置了轮胎限位挡块和绑带挂点，挡块的位置可以沿车架纵向调整，适配不同轴距的乘用车，绑带挂点采用下沉式设计，避免绑带固定后突出车架侧面，在行驶过程中刮碰到路边设施。

　　关于外形尺寸与安装边界，这套半挂结构在设计时严格遵循道路车辆外廓尺寸限值要求，整体长度控制在合规的半挂轿运车长度范围内，宽度与标准货运半挂车保持一致，空载状态下的上层平台高度不会超过法规要求的总高限值，当装载常规高度的轿车时，整车总高也能控制在4米的限高范围内，不会出现超高无法通过收费站、限高杆的问题。牵引销的位置按照标准半挂牵引座的安装尺寸设计，匹配市面上主流的6x4、4x2牵引车头，不需要对牵引车头做额外改装就能直接挂接使用。车架的主纵梁采用高强度钢焊接的工字形截面，在保证承载强度的前提下尽可能降低纵梁高度，给下层承载平台留出更多垂直空间，避免下层SUV车型的顶部与上层车架发生干涉。

　　在实际建模过程中，这套结构的细节处理也贴合工程实际，比如车架上的防滑纹路、轮胎固定位的橡胶缓冲垫、液压管路的走向布置、侧面的防护栏结构，都按照实际量产车型的结构做了还原，没有做过度的简化处理。对于做轿运车结构设计、商用车运输方案规划的从业者来说，这套模型可以直接作为方案验证的基础，调整层间距、卡位数量就能适配不同的运输需求，也可以在此基础上拓展出可伸缩车架、中置轴挂车的衍生结构，覆盖更多的运输场景。另外，这套结构的载荷分布也做了合理的优化，所载车辆的重量通过承载框架均匀传递到各个车轴，不会出现单轴载荷超限的问题，符合道路运输的轴荷要求，避免因为轴荷超标被路政处罚，这也是很多新手做轿运车设计时容易忽略的点——只关注装载数量，忽略了轴荷分配的合规性，最终导致方案无法落地。
