双轴自卸式货运拖车结构设计

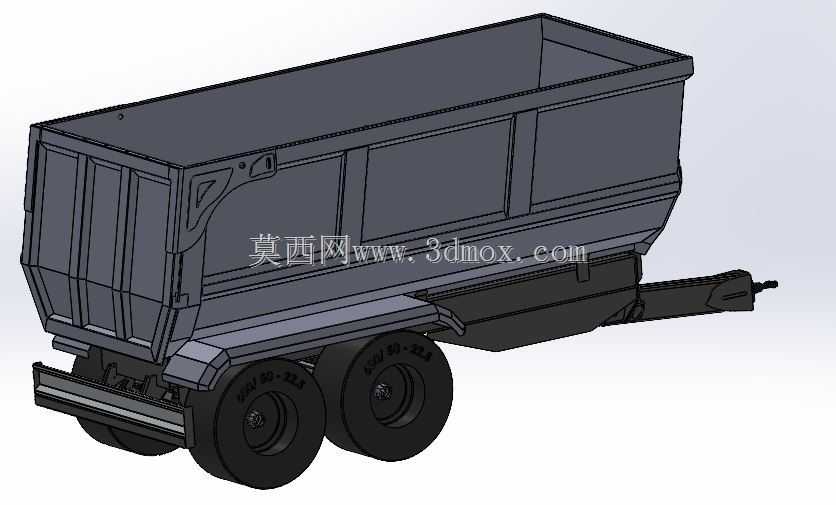

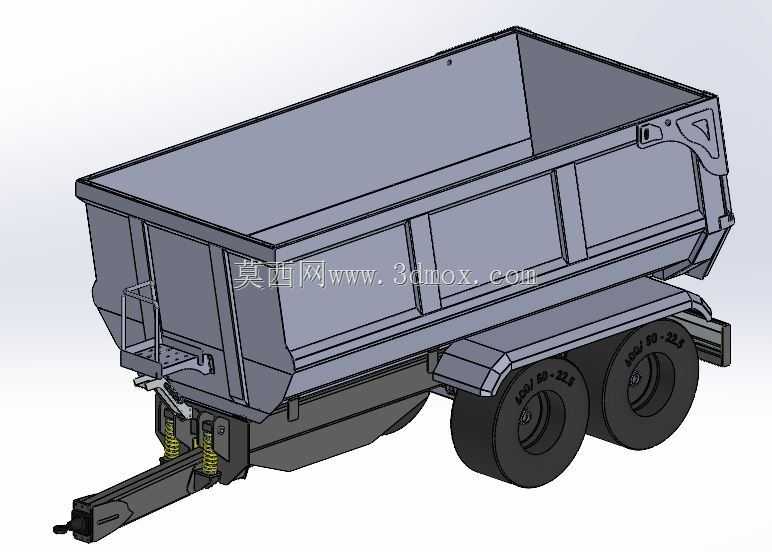

　　这款双轴自卸拖车的三维结构，主要面向短途散装物料转运场景，适配农用、工程现场零散物料的倒运需求，可与多数中型拖拉机、轻型牵引车头完成挂接匹配，解决散料装卸效率低、转运过程撒漏的实际问题。从结构设计逻辑来看，整体采用U型整体式货箱结构，相比传统矩形栏板货箱，U型截面在举升卸货时无残留死角，散状的砂石、渣土、粮食、建筑垃圾等物料可依靠自重完全滑出，不需要额外人工清理货箱边角；货箱侧壁采用压型加强筋结构，在不额外增加板材厚度的前提下提升侧壁抗变形能力，避免满载时物料挤压造成侧板外鼓变形，同时控制整体自重，降低牵引负载。行走部分采用双轴并装双胎的布局，单轴额定载荷匹配20立方级货箱的满载重量，轮胎选用重载型越野花纹轮胎，适配非铺装的田间、

　　工地临时路面，降低复杂路况下的爆胎风险；悬架系统采用钢板弹簧配合减震阻尼的结构，可过滤颠簸路面的冲击载荷，避免车架与货箱连接位置长期受交变应力出现焊缝开裂问题，牵引架位置设置了缓冲连接结构，起步、制动时可抵消部分冲击力，减少对牵引设备的反向冲击。设计过程中优先考虑了安装边界的适配性，牵引销的安装高度符合通用农用牵引设备的挂接尺寸范围，不需要额外改装牵引装置即可完成挂接；举升油缸的安装支座位于车架前部中心位置，举升时受力均匀，不会出现货箱侧偏的问题，举升角度设置为45度，可满足绝大多数散状物料的自卸角度需求，同时避免举升角度过大造成整车重心过高失稳。货箱尾部采用自动开合的锁止机构，举升时尾门依靠物料推力自动开启，

　　回落时依靠自重与锁钩自动扣合，不需要人工手动操作尾门锁止结构，减少装卸环节的人工操作步骤，提升作业效率。车架部分采用纵梁横梁焊接结构，纵梁选用变截面槽型钢，在受力集中的牵引位置、悬架安装位置额外增加加强衬板，分散集中应力，避免长期重载出现车架变形；侧防护与后防护结构符合道路转运的安全要求，同时在车架侧面预留了工具存放、挡泥板安装的接口，可根据实际使用需求加装附属配件。从实际使用场景出发，这款拖车可覆盖粮食收获季的田间转运、小型工程的渣土砂石倒运、农牧场的饲料粪肥转运等多种场景，货箱的密封结构经过优化，转运粉状、小颗粒物料时不会出现沿路撒漏的问题；双轴布局相比单轴拖车，对路面的压强更低，在松软的田间、沙土地面行驶时不容易出现陷车问题，

　　行驶稳定性更好，高速转运时不会出现单轴拖车常见的摆尾问题。建模过程中对各个连接副的运动间隙做了预留，举升机构的转动位置、悬架的跳动行程、转向时的轮胎与车架间隙都经过校核，避免实际生产装配后出现运动干涉；所有焊接位置的焊缝尺寸、螺栓连接的规格都做了对应标注，可直接作为生产参考，不需要二次调整结构尺寸。
