测试硬件配套电子天平结构参考模型

　　做测试类设备结构设计的工程师大多遇到过这类场景：整套测试工位需要集成称重单元，前期方案阶段如果没有现成的天平参考结构，很容易在工位布局、安装空间预留上出现偏差，要么留的空间塞不下成品天平，要么预留的安装接口和天平底座不匹配，等到实物采购回来再改机架，既耽误项目进度又浪费加工成本。这个天平结构参考模型，就是针对这类集成设计场景做的还原，能帮结构工程师在方案阶段就把称重单元的布局、安装边界、周边避让空间全部捋顺。

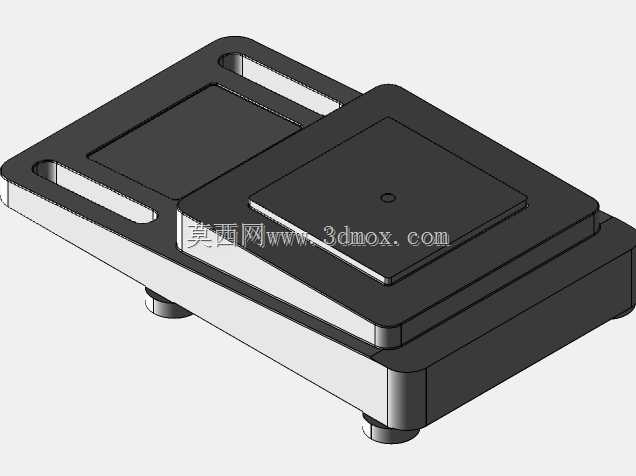

　　从实际应用场景来看，这类天平常被集成在实验室样品前处理工位、产线小件重量检测工位、元器件来料抽检工位中，作为测试硬件的组成部分完成重量数据采集，不需要单独做独立的天平工作台，而是直接嵌入整套测试设备的台面板上，和周边的扫码、分拣、送料机构配合完成全流程检测。模型还原的是紧凑型台式电子天平的完整外部结构，上半部分是称重承载平台，平台做了下沉式的边框设计，边缘做了小角度的倒角处理，既可以避免称重时样品滑落，也能在放置称量皿的时候起到定位导向作用，平台中心的小圆点是称重传感器的受力对位标识，实际安装时这个位置要和下方传感器的受力中心完全重合，避免偏载带来的测量误差。

　　下半部分的主机壳体采用了分体式的台阶造型，靠后的区域做了内凹的把手槽，方便设备搬运时抓持，不需要额外加装外置把手，既节省了零件成本，也让整体外观更简洁利落。底部的四个支撑脚是可调式的结构，建模时还原了支撑脚的外螺纹调节段，实际集成安装时，可以通过旋转四个支撑脚调整天平的水平度，匹配台面板的安装平面度误差，避免因为台面倾斜导致称重数值不准。

　　设计参考层面，这个模型把天平的所有外部安装边界都做了精准还原，工程师在做整套测试设备的布局时，可以直接把这个模型导入装配体，先确定称重平台的高度——一般这类工位的称重平台高度要和周边送料轨道的上表面保持齐平，误差控制在0.5mm以内，方便样品平稳滑到称重平台上。然后要预留天平周边的操作空间，尤其是靠后的把手位置，要留出至少30mm的避让空间，方便后期设备维护时把天平从安装位提出来检修，不会和周边的走线槽、支架型材发生干涉。安装固定方面，这类嵌入式安装的天平不需要额外做压块固定，只需要在台面板上开对应尺寸的安装沉孔，把天平主机嵌入沉孔中，靠支撑脚承载重量即可，沉孔的尺寸要比天平主机的外形尺寸大1-2mm，给热胀冷缩和安装调整留出余量，避免卡滞影响称重精度。

　　还要注意的是，模型还原的天平侧面是平整的壳体结构，实际布线时，天平的通讯线和电源线可以从壳体后侧的出线槽引出，顺着台面板下方的走线槽排布，不要在天平下方走硬线，避免硬线的支撑力顶到天平底座，干扰称重传感器的受力，导致测量数值出现漂移。如果是做有防尘要求的测试工位，还可以参考这个模型的外形尺寸，设计配套的透明防尘罩，防尘罩的下边框要和天平台阶面的上沿贴合，不用额外做固定结构，靠自重就能盖稳，称量时直接掀开即可，不会影响正常操作。

　　很多工程师在做这类集成设计时，容易忽略天平的维护空间，把周边机构布置得离天平太近，后期校准天平的时候，标准砝码没法平稳放到称重平台中心，甚至没法伸手调整底部的支撑脚，这个模型把所有外部操作结构的位置都做了还原，设计时可以直接在软件里模拟校准操作、支撑脚调整、天平拆装的动作路径，提前排查干涉问题，避免后期加工装配完成后再做整改。另外，这个模型的称重平台尺寸是针对小件样品称量设计的，适合称量重量在5kg以内的电子元器件、小型结构件、实验样品，如果要适配更大尺寸的样品，可以参考这个模型的结构比例，对称重平台做等比例放大，同时对应调整下方主机的安装空间，保证整体结构的协调性。
