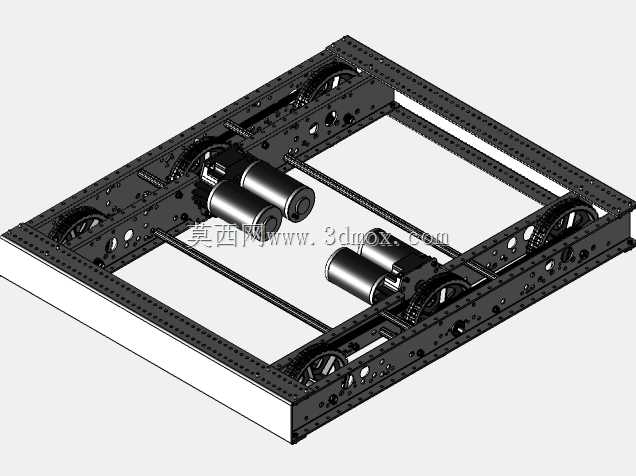

FRC竞赛用长型机器人移动底盘结构

　　这套长型移动底盘结构，主要面向FRC青少年机器人竞赛场景设计，作为竞赛机器人的核心承载基体，承担着上部功能机构安装、动力传递、场地移动的核心作用，适配FRC赛事中需要兼顾快速移动、负载承载、多机构拓展的参赛需求，能够在赛事规定的场地边界内完成各类对抗、取放、投射任务的移动支撑。从实际使用场景来看，这类底盘需要在铺设有特殊防护地面的竞赛场地内完成全向移动、急停急转、越障通行等动作，同时要承载上部的取料机构、投射机构、传感组件、控制电池等全部负载，对结构刚性、传动可靠性、安装拓展性都有明确的工程要求。

　　在功能特性层面，该底盘采用双侧对称动力布局，两侧分别布置独立的减速驱动单元，通过齿轮传动将动力输出至两侧的行走轮组，配合框架上预留的多组安装孔位，可根据参赛队伍的战术需求调整轮组位置、安装辅助支撑轮或者导向轮，也可直接拓展上部的各类功能机构。框架主体采用镂空式结构设计，在保证整体结构刚性的前提下尽可能降低自重，避免不必要的重量占用赛事规定的整机重量配额，框架四周的型材上均匀排布的安装孔采用统一孔距标准，能够兼容市面上主流的FRC竞赛用标准连接件，不需要额外进行打孔加工即可完成上部机构的快速装配，大幅缩短参赛队伍的装配调试周期。

　　设计思路上，这套底盘优先考虑了赛事场景下的维护便捷性与结构容错性，驱动电机与减速组件采用模块化安装方式，单组动力单元出现故障时可快速拆卸更换，不需要拆解整个底盘框架；传动齿轮组采用外露式布局，既方便日常检查齿面啮合状态、及时清理场地带入的碎屑，也能在传动出现卡滞时快速排查故障点。底盘的长型框架布局，是为了适配需要较长安装空间的上部功能机构，比如长行程的取料臂、大尺寸的储料料仓，相比正方形底盘，长型布局在直线冲刺时的稳定性更优，能够减少高速移动时的侧倾风险，同时在对抗场景下，更长的轴距也能提升整机的抗冲击能力，被其他参赛机器人碰撞时不容易出现侧翻或者位移偏移。

　　从安装边界与尺寸适配角度来看，底盘整体外轮廓尺寸严格控制在FRC赛事规则允许的起始区尺寸范围内，赛前检录时不需要额外调整结构即可通过尺寸核验；框架的安装基准面统一，所有安装孔的位置公差控制在±0.1mm范围内，上部机构安装时不需要反复调整定位精度，可直接通过标准螺栓完成紧固。轮系的安装位置预留了高度调节余量，可根据场地地面的实际摩擦系数调整轮组的下压量，保证行走轮与地面有足够的接触摩擦力，避免急加速或者急转向时出现打滑现象。底盘底部预留了电池、控制模块的安装位，将重量较大的电池组件布置在底盘框架的中心低位，能够有效降低整机的重心高度，进一步提升移动过程中的稳定性，减少上部机构动作时的整机晃动量。

　　在实际装配调试过程中，这套底盘的双侧动力单元需要做同步性校准，保证两侧输出轮的转速差控制在合理范围内，避免直线行驶时出现走偏的问题；框架的拼接位置采用定位销加螺栓的双重固定方式，承受冲击载荷时不会出现框架错位或者连接松动的问题。传动齿轮的啮合间隙调整到0.1-0.2mm区间，既保证传动过程中不会出现卡滞，也能减少正反转切换时的回程间隙，提升移动控制的精度。对于参赛队伍来说，这套底盘结构不需要从零开始进行框架设计与传动布局验证，可直接在其基础上根据自身战术需求拓展上部功能，将更多的设计调试精力投入到功能机构的优化上，有效提升备赛效率。
