轻量化钛合金GE发动机支架结构设计

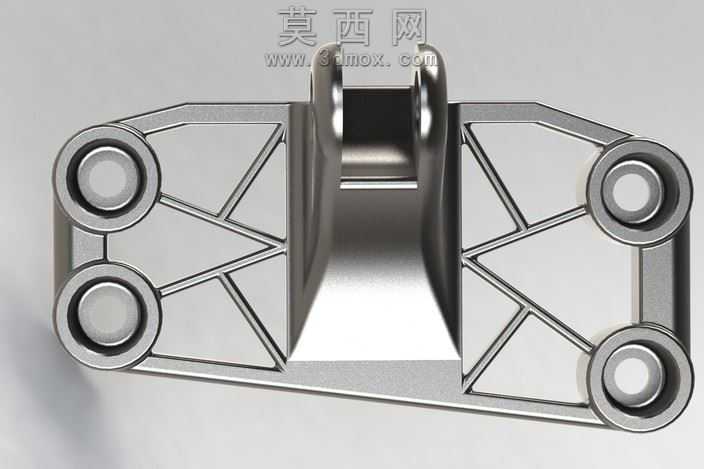

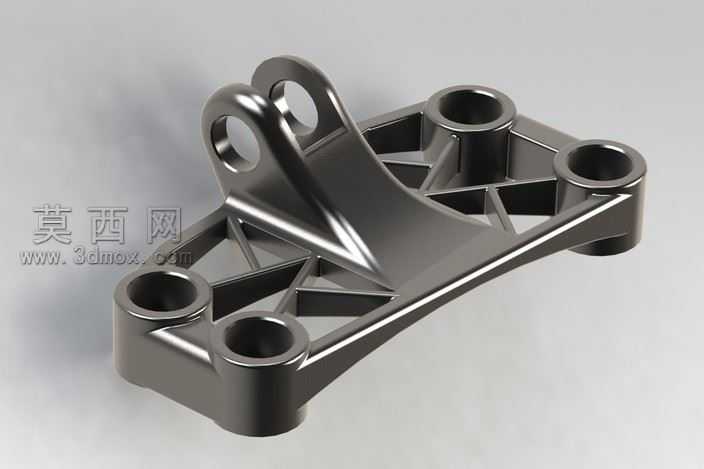

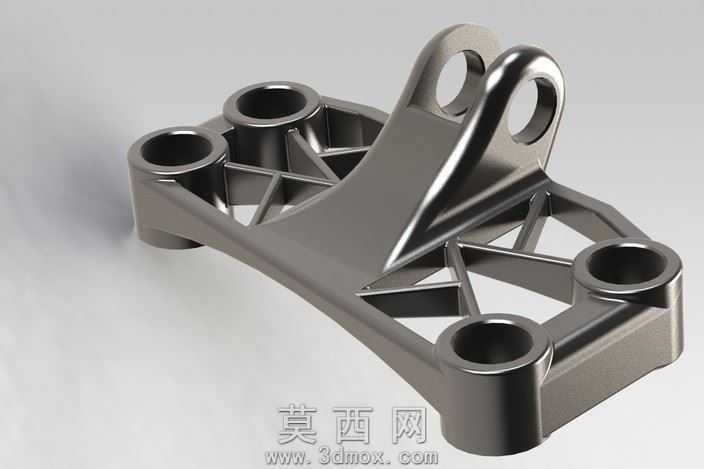

本作品为航空发动机配套的安装支架三维设计方案，建模阶段依托三维参数化设计工具完成全流程构建，首先基于发动机安装点位的空间坐标、载荷输入条件完成基准骨架搭建，精准匹配支架与发动机本体、安装基体的连接孔位坐标，确保五个安装沉孔的位置度、孔径公差完全符合装配要求。建模过程中采用拓扑优化思路完成结构迭代，摒弃传统实心支架的冗余材料布局，在非主承力区域设计交错的桁架式镂空筋格结构，在保证结构刚度与强度的前提下最大化去除多余材料，最终实现较传统同功能支架减重约68%的轻量化效果，适配航空航天领域对构件重量的严苛要求。材质配置上选用钛-6Al-4V钛合金作为应用材料，渲染阶段通过金属材质编辑器调整钛合金的表面粗糙度、金属度、反射参数，还原钛合金构件经精密机加后的哑光金属质感，对安装孔的倒角、筋条与主体的过渡圆角做了精细化的曲面处理，避免结构应力集中问题。结构设计上，支架上部的双耳铰接结构做了加厚处理，匹配铰接销轴的受力需求，五个安装孔位均设计了凸台结构增强局部承压能力，镂空筋格的走向完全遵循载荷传递路径布置，让构件承受的振动载荷、安装应力能够顺着筋条均匀分散到各个连接点位，避免局部应力过载导致的结构失效。整体建模过程严格遵循机械设计的公差规范，所有过渡圆角、壁厚、孔位尺寸都经过参数化校验，既满足3D打印、精密铸造等工艺的成型要求，也能适配后续的有限元结构仿真、装配干涉检查等后续研发流程，为航空发动机安装支架的轻量化设计提供了可参考的数字化模型方案。
