垂直度检具用L型昂热板基座结构

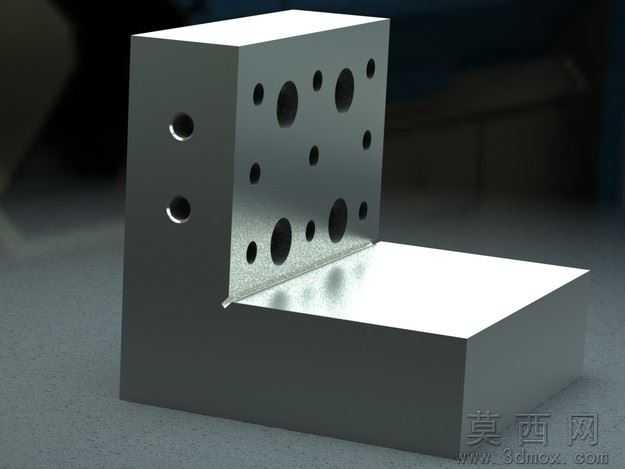

本模型为垂直度检具配套使用的L型昂热板基座，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循检具工装的设计公差规范，对所有安装孔位、基准平面的形位公差进行了参数化约束，确保模型可直接对接后续的工程图导出与加工生产环节。模型整体呈现直角L型结构，由水平承载底座与垂直立板两部分一体化构成，两个垂直相交的大平面经过高精度平面度约束，作为垂直度检测的核心基准面，能够为待检测工件提供稳定的垂直与水平定位依托。立板表面排布了多组不同孔径的安装孔位，包含螺纹安装孔与定位销孔两类，孔位按照矩阵式布局设计，可适配不同规格检测组件的安装固定需求，孔位边缘均做了倒角工艺处理，避免安装过程中出现磕碰划伤，同时提升装配的导向性。水平底座为实心厚重结构，建模时对底座的配重进行了合理设计，保证整个基座放置时的稳定性，避免检测过程中出现晃动偏移，底座与立板的衔接处做了圆角过渡处理，既可以消除直角衔接处的应力集中问题，提升构件的结构强度，也能够避免加工与使用过程中锐边造成的安全隐患。材质渲染方面，模型采用了金属钢材的哑光质感表现，还原了钢制工装经过表面发黑处理后的真实视觉效果，不同平面的光影过渡自然，能够清晰展现各个安装孔的深度、倒角细节以及基准面的平整质感，渲染过程中采用了柔和的工业产品打光方式，避免过度反光遮挡结构细节，同时突出L型结构的垂直关系与各孔位的布局特征。设计思路上，该基座以通用性为核心出发点，通过多规格孔位的布局设计，可适配多种垂直度检测场景的使用需求，无需针对单一工件重新制作基座，有效降低检具的制作成本，同时一体化的L型结构相比拼接式结构具备更高的结构刚性与基准精度，能够长期保持检测基准的稳定性，减少反复校准的工作量，完全满足工业现场零部件垂直度检测的工装使用要求。
