金属面板冲压切割工装模具结构设计

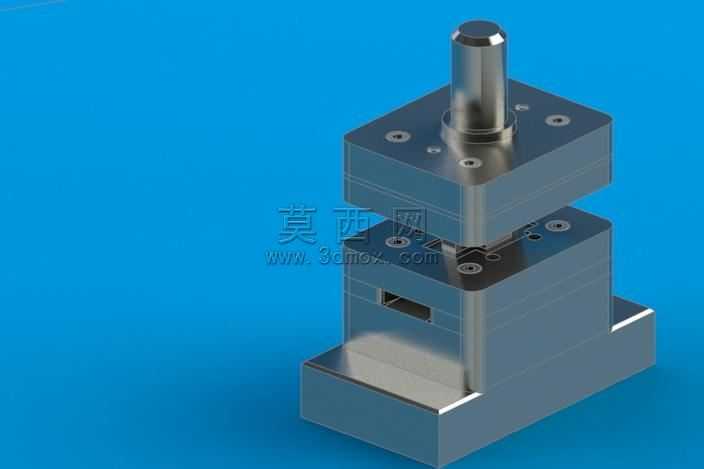

本模型为金属面板冲压切割类工装模具，采用三维建模软件完成全参数化结构设计，整体为典型的冷冲模上下模架布局，建模过程严格遵循冲压模具设计规范，对各装配部件进行了精准的尺寸约束与干涉校验，确保合模、开模行程内各运动部件无结构冲突。模型渲染阶段采用金属材质球赋予模架各零件，上下模座、导柱导套、凸模、凹模等核心部件分别匹配对应金属材质特性，模座部分采用哑光钢材质感，导柱配合面做高光金属处理，刃口部位强化硬质合金的冷硬质感，背景采用高对比度蓝色衬底，通过三点布光方案突出模具的立体结构与装配层次，清晰展现各板块的叠放关系与定位孔、连接孔的排布细节。结构设计上，该模具适配2.5mm厚度金属板材的冲切加工，额定冲压力匹配223kN工艺需求，上模部分设置模柄用于与压力机滑块连接，上下模通过精准的导柱导套结构实现合模导向，保证冲切间隙均匀，下模设置对应型腔与出料避让结构，侧面预留废料排出通道，各模板之间通过内六角螺钉完成紧固连接，定位销保证装配位置精度。设计思路围绕面板类零件的冲切工艺需求展开，优先保证刃口的强度与导向精度，模架采用标准模架尺寸体系，兼顾加工经济性与装配通用性，模型完整还原了模具的所有装配组成部分，可直接用于工艺方案展示、模架结构参考以及同类冲压模具的设计改型参考，能够直观展现冷冲切模具的典型结构组成与工作原理，为金属板料冲切类工装的设计提供清晰的三维结构参照。
