可调式弯曲级进冲模三维结构设计

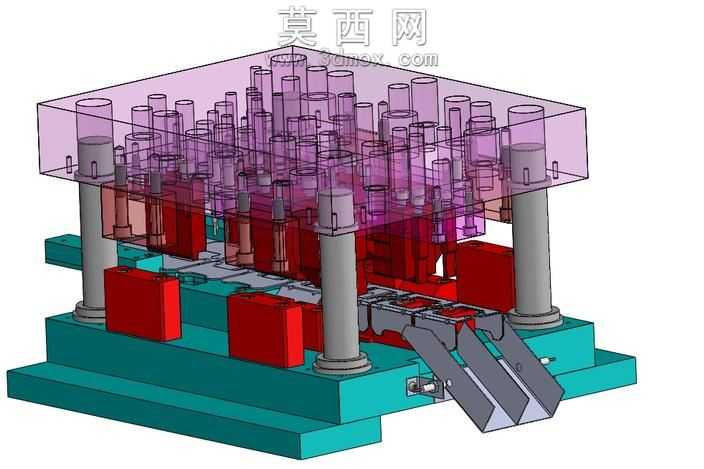

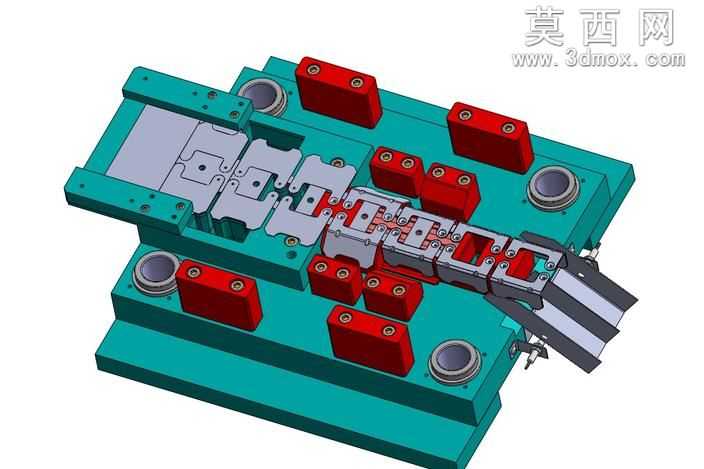

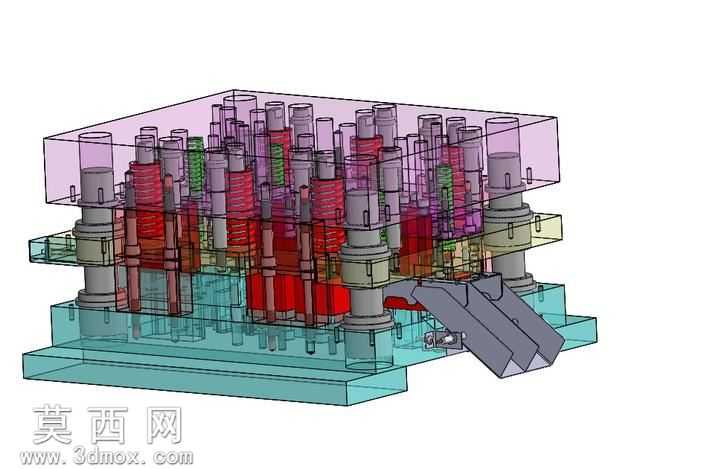

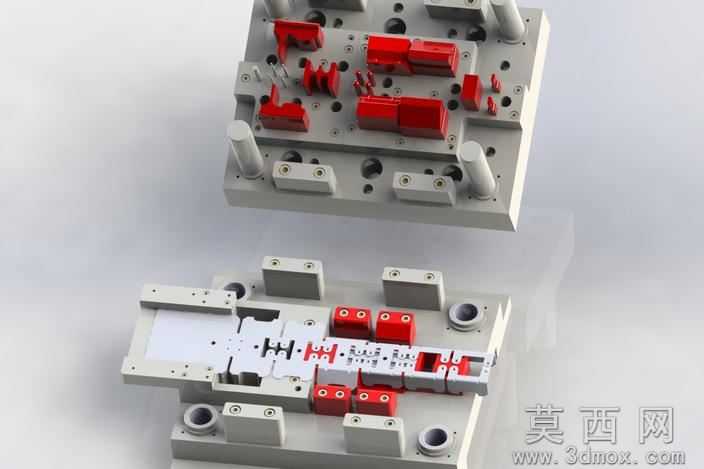

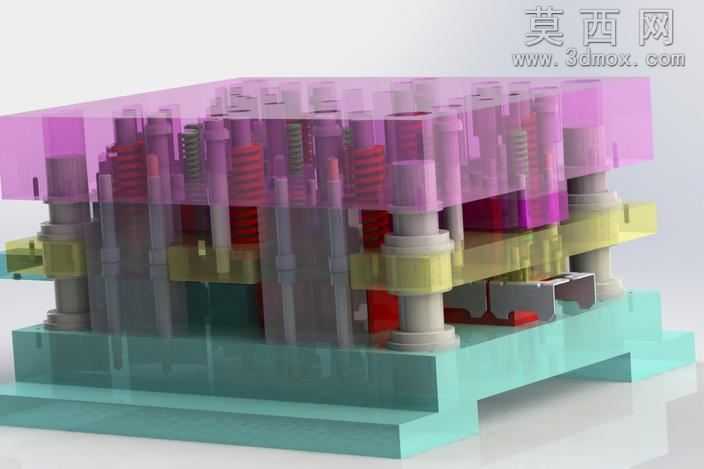

本模型为可调式弯曲级进冲床模具，采用三维参数化建模方式完成整体结构搭建，完整还原上下模座、凸模组件、凹模镶块、定位导向件、弹性卸料组件等全部核心结构。建模过程中严格遵循冲压模具设计规范，对各零件的装配公差、配合间隙进行了精准还原，上下模合模行程、导柱导套的配合精度均符合实际生产的工艺要求。模型材质区分清晰，模座采用铸铁材质表现，呈现哑光灰的金属质感，凸凹模工作零件采用合金工具钢材质，做了金属光泽与表面磨削纹理的处理，红色的弹性卸料组件采用聚氨酯橡胶材质，还原其半哑光的弹性材料质感，导向零件、紧固螺丝等标准件也分别赋予对应金属材质，整体渲染效果真实直观，可清晰观察模具内部的结构布局与零件配合关系。该级进模为可调式弯曲成型结构，设计思路围绕多工位连续冲压需求展开，在一套模具内集成了冲裁、弯曲、成型等多道冲压工序，通过可调整的镶块结构适配不同规格的弯曲件生产需求，无需更换整套模具即可完成小范围的产品尺寸调整，有效提升生产效率、降低换模成本。模具的卸料结构采用弹性卸料设计，可在冲压过程中压紧料带、冲压完成后顺利脱出工件，避免工件卡滞在凸模上；定位结构采用导正销与挡料销配合的方式，保证料带送进的步距精度，确保各工位冲压位置的一致性；上下模座的导柱导套采用高精度滑动配合，保证合模时的对中精度，避免凸凹模出现啃模损伤。整体结构设计紧凑，各工位排布合理，充分考虑了实际冲压生产中的操作便利性、维护便捷性与结构耐用性，可作为冲压模具设计学习、结构参考的三维素材，帮助设计者理解级进弯曲模的工作原理、结构组成与设计要点，也可用于同类模具设计的方案参考与结构验证。
