现代概念款手持十字弓结构设计

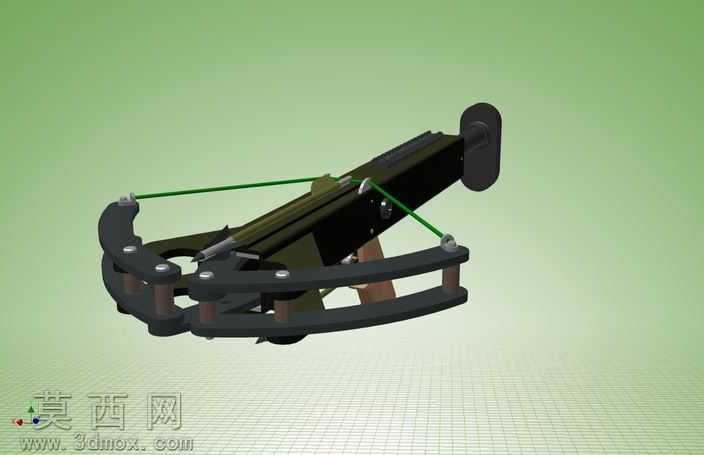

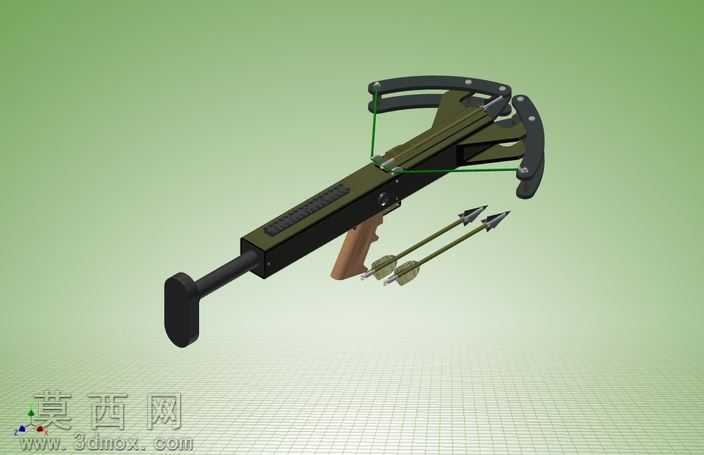

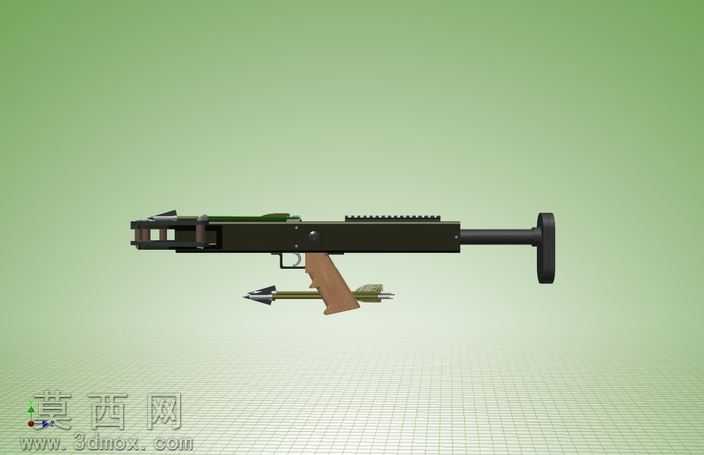

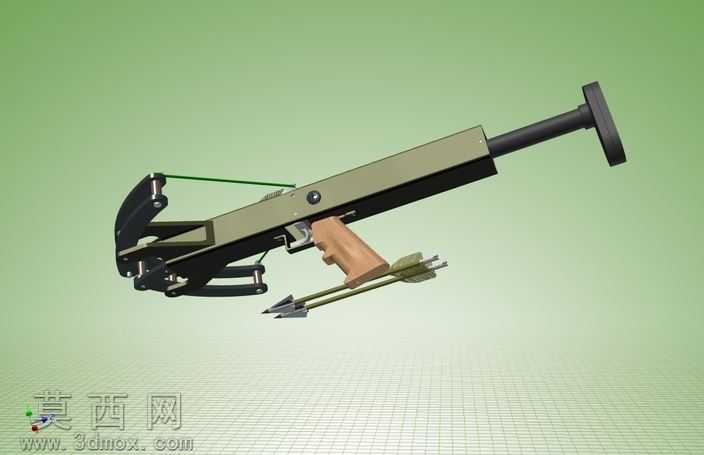

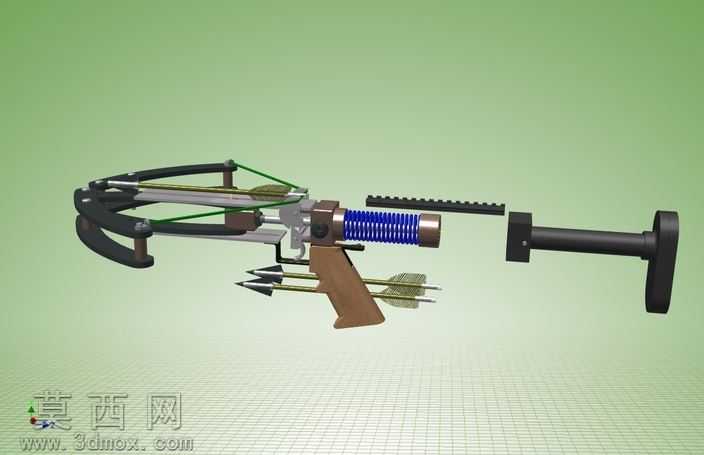

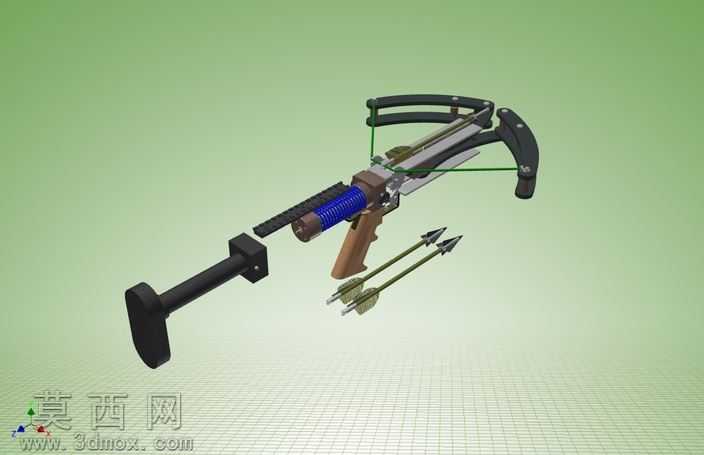

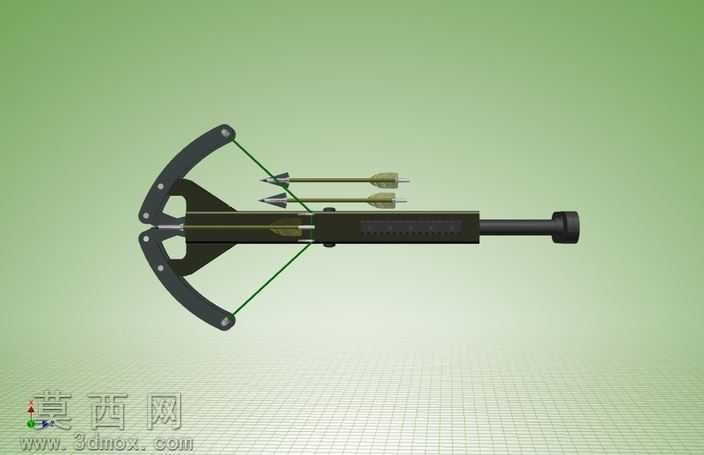

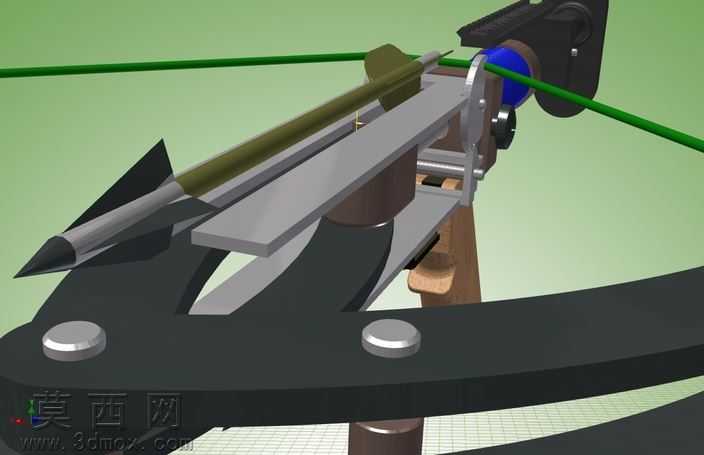

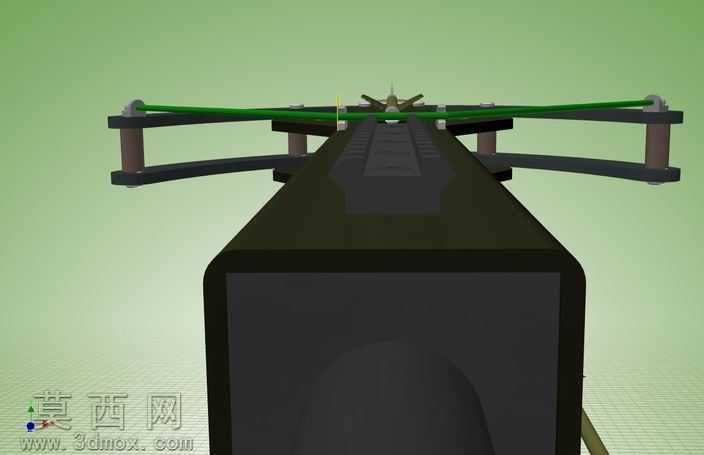

本作品为概念阶段的手持十字弓三维设计方案，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先从核心受力框架入手，先绘制弓身主体的纵向基准草图，以人机工程学握持尺寸为约束，确定枪托长度、握把倾角与扳机区域的空间位置，枪托尾部做弧形抵肩造型，贴合人体肩部轮廓，握把参考现代射击器材的握持曲面做弧度优化，避免长时间持握产生硌手问题。弓臂部分采用对称式双弓片布局，在三维软件中对弓片做弧形弯曲的曲面建模，模拟高弹性材料的自然形变弧度，弓弦通过装配约束与弓片两端的挂弦点做精准配合，同时预留了弓弦张紧后的行程空间，避免结构干涉。供弹与发射结构部分，设计了平行于弓身的箭槽导轨，搭配配套的箭矢模型，箭矢做了流线型箭头、轻质箭杆与尾翼的细节建模，还原发射时的箭矢姿态。渲染阶段采用渐变绿色背景搭配网格地面，突出机械结构的硬朗质感，材质分配上，弓身主体做哑光军绿色金属漆面处理，握把部分赋予棕色仿木质纹理材质，弓片做深灰色高强度复合材质质感，弓弦采用细直径高反光的尼龙材质表现，金属连接件部分做亮面金属质感区分，通过光影调整突出各部件的结构层次。设计思路上，本方案为概念探索性质，对传统十字弓的结构做了现代化改良，将弓臂前置布局调整为更紧凑的半包式结构，缩短整体纵向长度提升便携性，同时保留足够的弓弦拉距保证发射势能，各部件之间预留了装配间隙与活动空间，可进一步拓展为可动仿真模型，也可作为运动器材概念设计的参考原型，设计过程中对不同结构方案做了多轮调整，验证了不同弓臂角度、握把位置对整体布局的影响，最终呈现出兼顾视觉辨识度与结构合理性的概念方案。
