拉各斯孟德尔带额外外杆旋顶点结构件

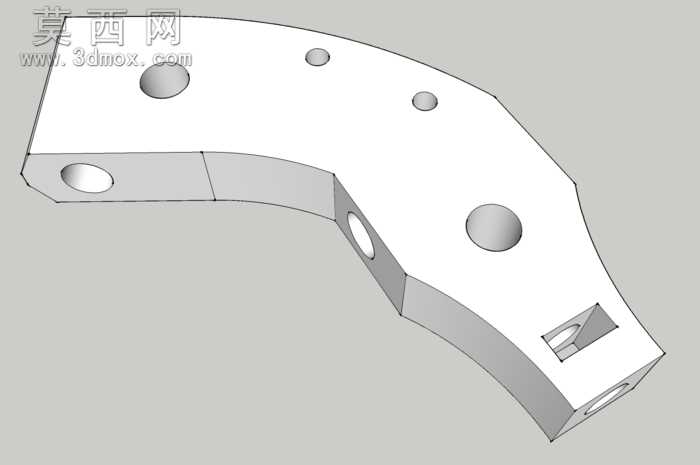

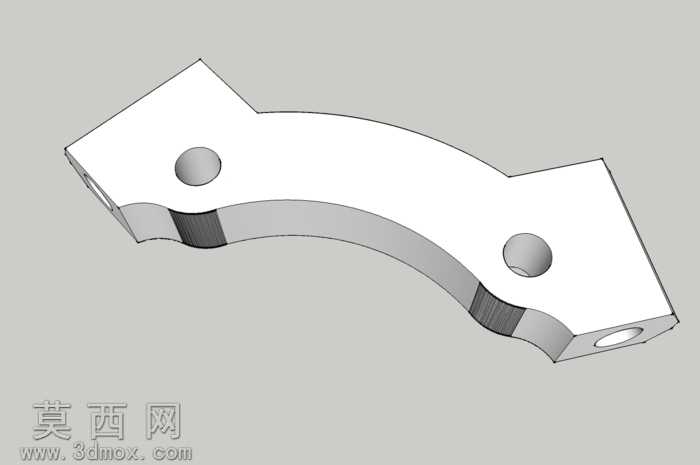

该结构件采用三维参数化建模方式完成整体构建，建模过程中首先以X轴为主要基准方向，对构件的弧形主体轮廓进行精准草绘，严格控制弧段的曲率半径与两端平直段的衔接公差，保证整体轮廓过渡顺滑无棱角突变。建模时针对Z轴方向的高度层级做了多段除料处理，区分出主体承载区与安装配合区的厚度差异，还原构件的实体分层结构。构件主体为弯弧形态，两端设置平直的安装端头，端头上分别设计有贯通的圆形安装孔，其中一端额外设置双安装孔位结构，用于满足双重固定的使用需求，孔位的同轴度与孔径公差在建模时做了严格约束，保证后续装配时的适配性。材质设置上选用常规金属结构件的哑光钢材材质，调整材质的粗糙度与金属度参数，还原五金配件的真实质感，渲染时采用柔和的环境光搭配定向补光，清晰展现构件的弧面过渡、孔位边缘倒角以及不同厚度区域的光影层次，突出结构的立体感。设计思路围绕三角框架的改装需求展开，将原框架上4直立螺纹的安装结构移动至构件外侧，避免原有结构的安装干涉，其余配合榫位均保留原有安装位置的尺寸参数，保证与原有框架的兼容性，脚顶点位置预留的双安装孔可搭配紧固件完成双重锁固，提升连接后的结构稳定性。建模过程中对构件的边缘做了微小的倒角处理，既还原真实机加工件的工艺特征，也避免渲染时出现锐利边缘的失真问题，整体结构的壁厚保持均匀一致，符合常规五金冲压或机加工件的工艺要求，各安装孔的位置尺寸均经过参数化约束，可根据实际装配需求快速调整孔径与孔位间距，具备一定的参数化修改空间。
