abha脉冲电动机线圈骨架结构设计

项目分类:电动机 发布时间:2025-02-17 ID:939043
  • abha脉冲电动机线圈骨架结构设计
  • abha脉冲电动机线圈骨架结构设计
  • abha脉冲电动机线圈骨架结构设计
  • abha脉冲电动机线圈骨架结构设计

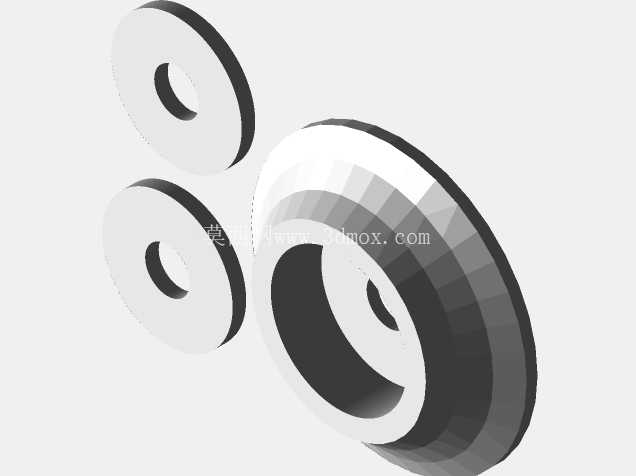

  这款脉冲电动机的核心结构围绕线圈骨架展开设计,整体采用盘式同轴布局,三个环形构件沿中心轴线依次排布,核心的大尺寸环形构件为线圈承载主体,两个小尺寸环形构件分别作为磁路导磁端盖与气隙调节垫片,所有构件的中心通孔保持同轴度公差控制在0.02mm以内,满足旋转部件的动平衡基础要求。从实际应用场景来看,这类脉冲电机可适配小型自动化设备的精密位移驱动、开源3D打印设备的进给轴动力单元,也可用于低转速大扭矩的小型实验装置动力输出,其盘式结构的轴向尺寸紧凑,能够在安装空间轴向受限的场景下替代传统柱状步进电机,减少设备整体的轴向长度占用。

  在功能特性层面,该结构的线圈骨架采用环形绕线槽设计,绕线区域的槽宽与槽深经过匹配计算,能够容纳指定线径的漆包线完成额定匝数绕制,骨架的内壁做了圆角过渡处理,避免绕线过程中漆包线绝缘层被棱角划伤,两个配套的小环形构件端面平整度控制在Ra1.6以内,装配后与主骨架的端面贴合间隙不超过0.01mm,能够有效减少磁路气隙损耗,提升脉冲励磁下的扭矩输出稳定性。设计思路上,该结构摒弃了传统脉冲电机的定子硅钢片叠压结构,采用整体式环形骨架承载线圈,配合端面导磁环形成闭合磁路,绕线作业可直接在环形骨架上完成,无需额外的定子嵌线工装,降低了小批量试制的加工门槛;构件之间的定位依靠中心通孔与转轴的间隙配合实现,装配时可通过调整两个小环形构件与主骨架的轴向间距,微调气隙大小以匹配不同的励磁参数,适配不同转速、扭矩需求的应用场景。

  从安装边界来看,主骨架的最大外径为标准环形尺寸,中心通孔的直径适配常用的微型电机转轴直径,三个构件的总轴向堆叠厚度控制在极小范围内,安装时仅需在转轴上对应位置做轴向限位即可完成固定,无需额外的复杂安装支架;所有构件的外形均为回转体结构,可采用非金属材料通过3D打印快速成型,也可采用导磁金属材料通过车削加工完成制作,试制阶段的加工周期短,便于快速迭代验证磁路参数。在实际装配调试过程中,需要注意三个环形构件的同轴度校准,若同轴度偏差过大,会导致旋转过程中磁拉力不均匀,出现运转卡顿、扭矩波动过大的问题;绕线过程中需保证漆包线在环形槽内排布均匀,避免局部线堆过高导致装配时端盖无法贴合,影响气隙精度。

  这类结构的脉冲电机相较于传统结构,没有复杂的定子冲片、换向器等构件,整体零件数量少,装配工序简单,适合开源硬件项目、小型实验装置的自制动力单元使用,也可作为特殊结构电机的教学验证模型,帮助理解脉冲励磁下的磁路工作原理。
