1寸内螺纹液压快速接头三维结构

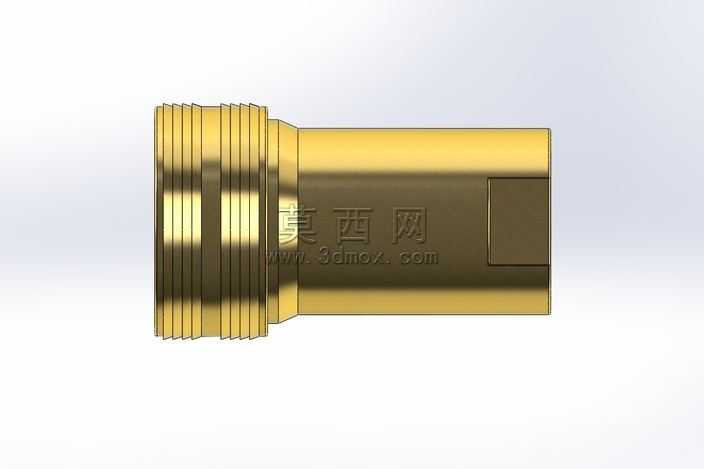

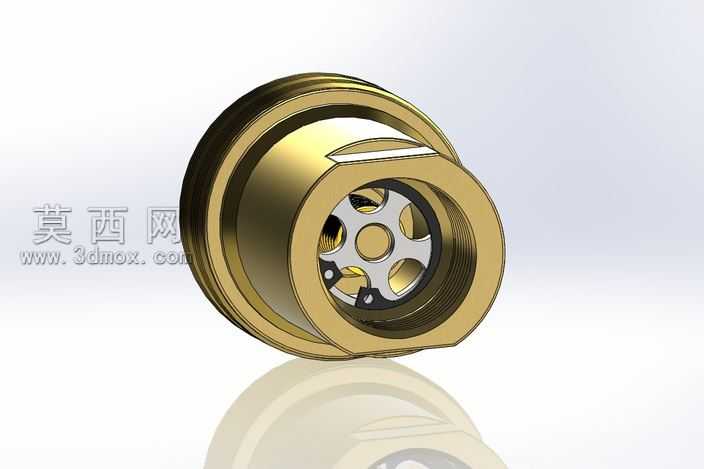

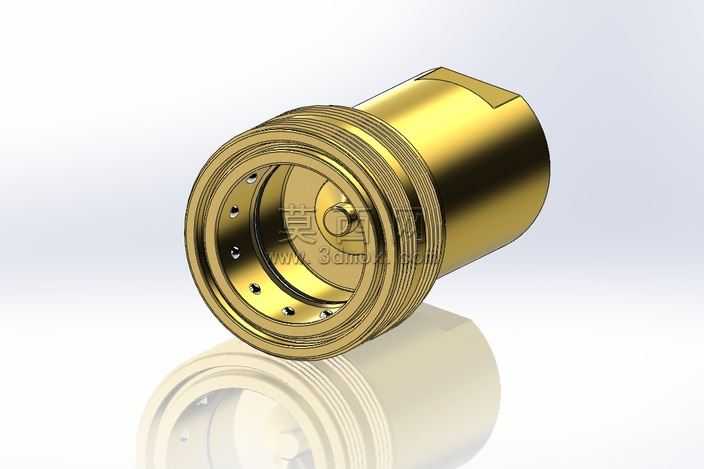

本作品为1寸规格内接式液压快速接头的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先对接头的应用场景与功能需求进行拆解，明确其作为液压管路中实现油路快速通断、无需额外工具即可完成管路对接拆分的核心作用，再逐步推进各结构特征的搭建。建模阶段首先绘制接头主体的回转截面草图，通过旋转凸台命令生成接头的基体轮廓，精准还原外段的外螺纹结构、中部的防滑卡位台阶、内段的光滑插接腔体，针对内部均匀分布的钢珠定位孔，采用圆周阵列命令完成等距排布，保证每个定位孔的位置度与孔径公差符合液压接头的行业设计规范，同时对内部的密封槽、限位台阶进行细节特征处理，确保各结构之间不存在干涉问题。材质与渲染环节，针对接头常用的黄铜材质进行参数调试，调整金属材质的漫反射颜色为贴合黄铜的暖金色，设置合适的金属度与粗糙度参数，还原黄铜金属件的细腻光泽与轻微的磨砂质感，渲染时添加柔和的环境光与反射地面，生成带倒影的产品展示效果，清晰呈现接头的外轮廓纹理、内部腔体结构与各细节特征。结构设计上，该接头为内接式母头规格，外段螺纹用于对接外部液压管路，中部的扁位结构用于安装时的扳手卡位，内部的钢珠卡位结构用于对接公头时实现快速锁止，内置的密封槽可安装O型密封圈保证液压油路的密封性能，避免高压工况下出现漏油问题，整体壁厚经过参数校核，能够满足常规中低压液压系统的工作压力要求，各过渡位置均做了圆角处理，避免应力集中问题，提升接头的结构强度与使用寿命。建模过程中对所有特征均保留了完整的参数化建模历史，方便后续根据不同的管路通径、压力等级需求调整尺寸参数，快速衍生出不同规格的同系列接头模型，模型的各配合面尺寸均参考液压快速接头的行业通用标准进行设计，可直接用于液压系统的管路装配模拟、产品展示展示或加工工艺参考。
