带便捷拔插结构的扩展插座设计

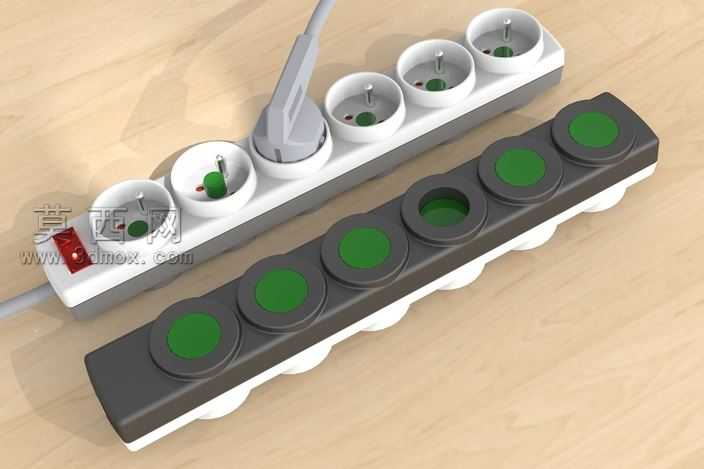

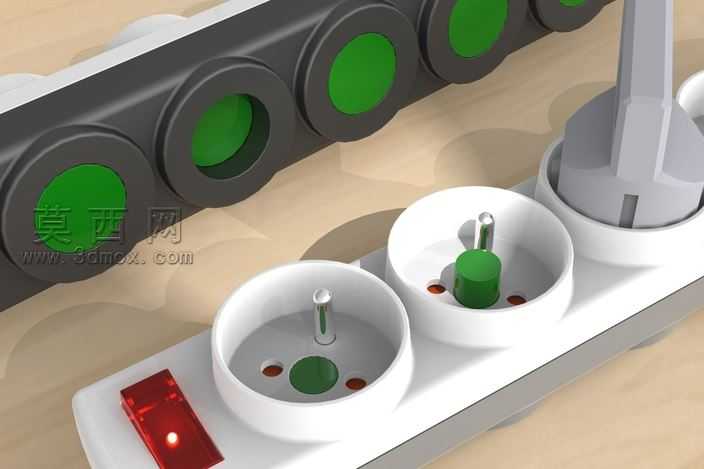

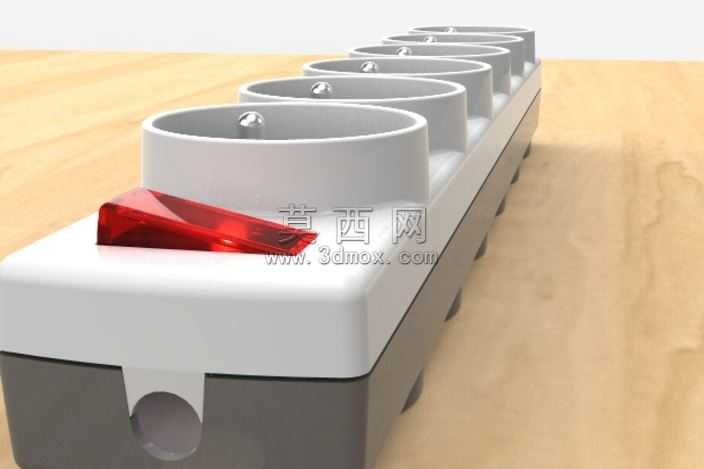

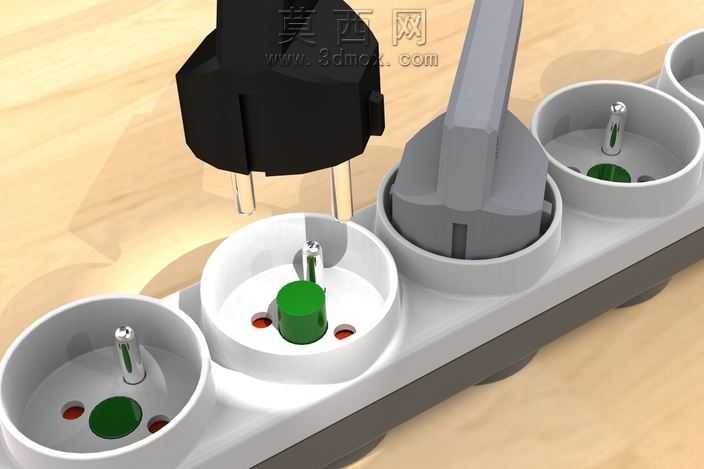

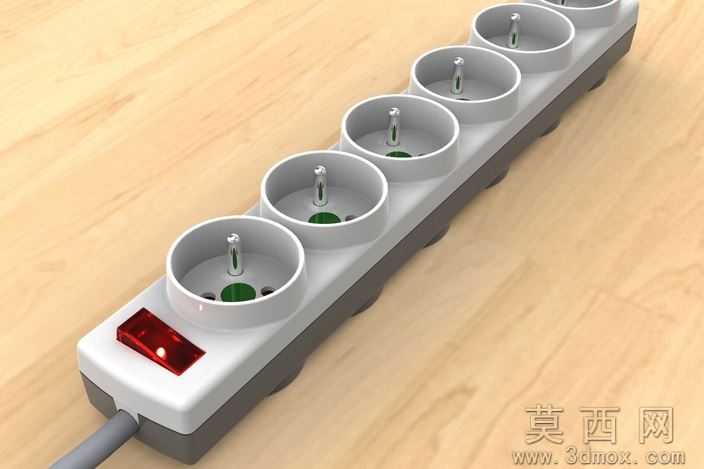

本作品为带便捷插件关闭（拔插助力）结构的扩展插座三维模型，建模阶段采用参数化特征建模思路完成整体结构搭建，首先基于欧标插座的接口尺寸规范，完成单个插座插孔腔体的基础轮廓绘制，通过拉伸、切除特征构建出插孔的绝缘腔体结构，精准还原接地极、零火线极的安装位尺寸，保证接插件的适配精度。随后通过线性阵列特征完成多组插孔的排布，搭建排插主体的长条基座结构，在基座与每个插孔单元的衔接位置，设计集成了助力拔插的杠杆式关闭结构，该结构通过旋转轴特征与基座形成铰接配合，建模时对杠杆的施力臂、受力臂比例做了反复校核，确保按压杠杆时能够平稳将插头从插孔内顶出，解决传统插座插头过紧难以拔出的使用痛点。材质与渲染阶段，针对不同部件做了区分化材质设置：插座基座采用哑光浅灰色工程塑料材质，调整粗糙度参数模拟ABS塑料的细腻磨砂质感，插孔内部的绝缘防护件采用深绿色哑光塑料材质，金属插套与接地极采用抛光金属材质，添加轻微的反射效果还原金属导电件的质感，助力拔插的操作拨杆采用深灰色硬质塑料材质，插头部分分别做了黑色橡胶质感的插头本体、抛光金属插脚的材质区分，渲染时采用柔和的室内漫反射光照，搭配浅木色桌面作为承载背景，清晰呈现各部件的结构层次与装配关系。结构设计上，充分考虑实际使用的安全性与耐用性，助力结构的活动行程做了限位设计，避免过度按压导致结构损坏，插孔内部设置了防误触的防护挡板结构，基座底部预留了走线槽与电源线出线位，整体装配间隙控制在合理范围，既保证活动部件的运动顺畅，也避免间隙过大导致的结构松动问题，完整还原了这款省力拔插扩展插座的全部结构细节与功能逻辑。
