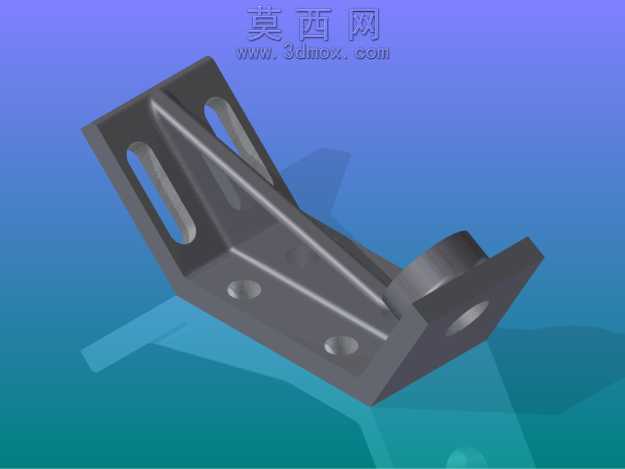

本作品为可调节式工业安装固定支架,采用Autodesk Inventor进行全参数化三维建模,建模过程严格遵循机械加工工艺逻辑,从基础草图绘制开始,先绘制支架底板的轮廓草图,通过拉伸命令生成底板基体,针对底板上的两个长条形调节腰孔,采用草图绘制腰型轮廓后切除拉伸的方式生成,保证腰孔的长度、宽度、圆角参数完全符合可调安装的尺寸需求,腰孔的设计可实现支架安装位置的横向微调,适配不同安装孔距的配套设备。在三角加强筋结构的建模中,通过绘制加强筋的截面轮廓,使用筋特征命令生成与底板、竖板完全贴合的加强结构,筋板的厚度、过渡圆角均经过结构强度校核,可有效提升支架整体的抗弯折、抗形变能力,避免支架在承重状态下出现结构变形。支架端部的铰接耳座部分,通过拉伸生成耳座基体后,切除拉伸生成铰接通孔,孔位与竖板的相对位置经过同轴度校验,保证铰接部件安装后转动顺畅无卡滞。建模过程中所有的棱边均添加了符合工艺要求的倒角与圆角,既避免尖锐棱边造成安装划伤,也能减少应力集中提升结构使用寿命。材质配置阶段选用了工业常用的碳钢材质,在软件中赋予了哑光喷塑的金属材质效果,通过渲染环境设置调整光照角度与反射参数,还原了金属支架表面的细腻质感,清晰呈现出支架的结构层次与细节特征。整体结构设计兼顾了安装便捷性、结构强度与调节灵活性,底板的沉头安装孔可实现支架与安装基面的平齐固定,腰型孔预留的调节量可抵消安装过程中的孔位误差,三角加强筋的设置在控制支架整体重量的前提下最大化提升结构刚性,端部铰接耳座可配套销轴实现被支撑部件的角度调整,可广泛应用于工业设备的部件支撑、传感器安装、小型构件固定等场景,建模过程中所有特征均保留完整参数,可根据实际使用需求快速调整支架的长宽高、安装孔尺寸、筋板厚度等参数,适配不同的承重与安装需求。
- 全部评论(0)
- 模板大小 1.71 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,Autodesk Inventor2011,STEP/IGES,STL,其它,
- 软件分类 通用五金配件
