滨松S5990-01光学定位传感器接口结构

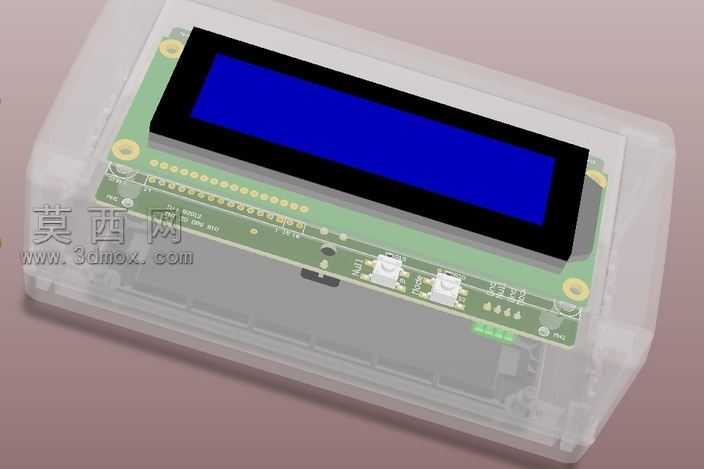

本模型为光学位置传感器接口的首版草案结构设计，核心适配滨松厂商生产的S5990-01型号传感器，整体采用模块化集成的设计思路完成三维建模。建模过程中首先完成核心功能分区的结构规划：将显示交互模块、信号处理电路模块、接口防护外壳作为三个独立的建模单元，先分别完成各单元的参数化建模，再通过装配约束完成整体结构的整合。显示模块部分严格匹配1602规格液晶显示屏的安装尺寸，预留了屏幕定位凸台与PCB板固定孔位，孔位公差按照电子元器件通用安装标准设置，保证实际生产装配时的适配性；电路承载部分按照信号传输路径规划了PCB板的走线空间，预留了传感器接口焊盘、调节电位器的安装位置，板上定位孔与外壳的固定柱位置完全对应，避免装配时出现错位问题。外壳部分采用半透明磨砂材质的视觉效果进行渲染，建模时做了均匀的壁厚处理，边缘位置做了圆角过渡，既保证外壳的结构强度，也避免锐边带来的装配安全隐患，同时半透明的材质设置可以直观展示内部电路与屏幕的装配状态，方便设计阶段快速核查内部结构的干涉问题。整体结构设计优先考虑功能实现的合理性，在满足传感器信号转接、状态显示的核心功能前提下，尽可能压缩整体体积，外壳内部预留了合理的走线空间，避免线路挤压造成的信号干扰问题；建模过程中对所有配合面做了公差校验，屏幕与外壳视窗的配合间隙控制在合理范围，既保证屏幕安装稳固，也不会出现挤压屏幕造成显示异常的问题。电位器等调节元件的位置对应外壳预留的操作开口，无需拆开外壳即可完成参数调节，提升了实际使用的便捷性。整个模型的材质渲染区分了不同部件的质感：PCB板采用典型的阻焊绿油材质效果，焊盘做了金属镀锡的质感处理，液晶屏幕做了深蓝色显示面与黑色边框的材质区分，外壳的半透明塑料材质调整了合适的透光率与粗糙度参数，让整体渲染效果贴近实物的视觉表现，能够直观呈现该传感器接口的完整装配状态与结构细节，为后续的结构优化、实物打样提供准确的三维参照。
