紧凑型U型节能荧光灯三维建模作品

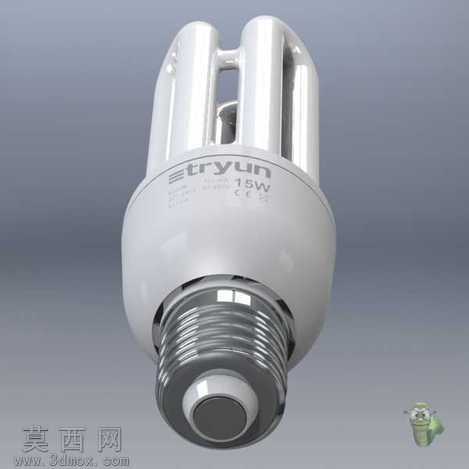

本作品为紧凑型U型节能荧光灯的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了该款节能灯的全部结构细节。建模初期先梳理产品的结构组成，将整体拆分为螺口灯头、塑料灯座、U型荧光灯管三个核心模块，按照1:1的真实产品尺寸进行比例校准，确保各部件的装配公差符合实际生产的配合要求。灯头部分采用螺旋扫掠特征完成金属螺纹的建模，还原了标准E27螺口的牙距、牙型细节，同时对灯头顶端的绝缘触点、侧边金属导电层做了精细化的结构区分，保证模型的结构准确性。塑料灯座部分采用曲面建模与实体建模结合的方式，先绘制灯座的轮廓草图，通过旋转、倒圆角等特征完成主体造型，再对灯座表面的品牌标识区域做凹陷处理，还原真实产品的丝印位结构，同时在灯座与灯管的衔接位置做了卡扣配合结构的建模，还原实际产品的装配逻辑。U型灯管部分采用多段扫掠特征完成，先绘制灯管的弯曲路径曲线，再以圆形截面沿路径扫掠生成灯管实体，对三根并排U型灯管的排布间距、弯曲弧度做了精准调整，还原节能灯灯管的紧凑排布结构，同时对灯管末端与灯座的连接封边做了细节处理，避免模型出现结构穿模、缝隙错位的问题。材质渲染阶段，针对不同部件匹配对应的物理材质：金属螺口部分赋予高反射的镀锌金属材质，调整粗糙度参数模拟金属表面的细微磨砂质感；塑料灯座部分赋予哑光白色PC塑料材质，添加细微的颗粒质感还原工程塑料的表面触感；荧光灯管部分赋予半透明的乳白玻璃材质，调整次表面散射参数模拟灯管点亮时的光线漫透效果，同时在灯管内壁添加微弱的荧光粉涂层质感，还原节能灯未点亮时的乳白外观。渲染阶段采用三点布光方案，主光源模拟柔光箱打亮产品主体，辅光源补全暗部细节，添加微弱的环境反射提升材质的真实感，最终渲染图还原了节能灯放置在灰色平面上的真实展示效果，模型可用于照明产品结构展示、家用场景搭建、产品宣传素材制作等场景，完整的参数化结构也支持后续对灯管尺寸、灯座造型做快速调整，适配不同功率规格的节能灯改型设计需求。
