带弓形夹锁紧结构的V型定位块组件

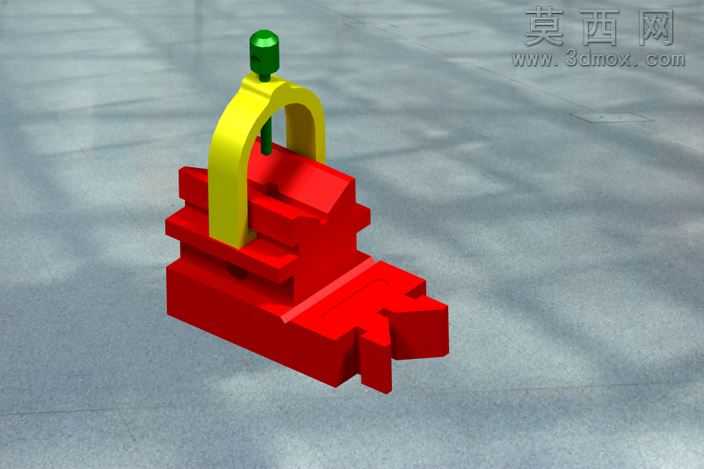

本模型为机械加工场景常用的V型定位夹紧组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计公差规范，对各配合面的尺寸约束进行了完整定义，确保各零件可完成无干涉的虚拟装配。模型主体为红色V型定位基座，基座采用阶梯式堆叠结构设计，底部设置有定位凸台结构，可适配工作台的T型槽完成快速安装定位，中部的V型开口工作面做了加厚处理，可承受较大的装夹径向力，避免装夹过程中基座出现形变影响定位精度。配套的锁紧结构为黄色弓形夹臂，夹臂采用拱形力学结构设计，可在锁紧过程中均匀分散压紧力，避免压伤待加工工件表面，夹臂顶端设置有绿色的旋钮式压紧螺杆，螺杆与夹臂顶部的螺纹孔做了精准的螺旋配合约束，可模拟真实的旋紧下压动作，完整还原夹具的锁紧工作流程。材质渲染阶段，针对不同零件的实际应用材质做了区分设置：V型基座采用铸铁材质表现，赋予哑光磨砂的金属质感，还原铸铁工装表面的细微颗粒纹理；弓形夹臂采用45号钢调质后的材质表现，添加了淡淡的金属反光效果，体现钢制零件的表面质感；顶端旋钮采用胶木材质表现，设置了低反光的深绿色漫反射材质，还原工装操作件的真实触感。设计过程中重点考量了夹具的通用性与操作便捷性，V型工作面的夹角采用90度标准设计，可适配不同直径的轴类、套类零件完成定位装夹，弓形夹的跨距经过反复校核，可覆盖V型工作面的全部装夹范围，避免出现装夹盲区，整体结构无冗余设计，零件数量少，装配流程简单，可直接用于机械加工工装的方案参考，也可作为虚拟装配教学的演示案例使用，各零件的特征树保留完整，可根据实际装夹需求快速修改尺寸参数，适配不同规格工件的装夹需求。
