成型机专用工具头夹持机构三维设计

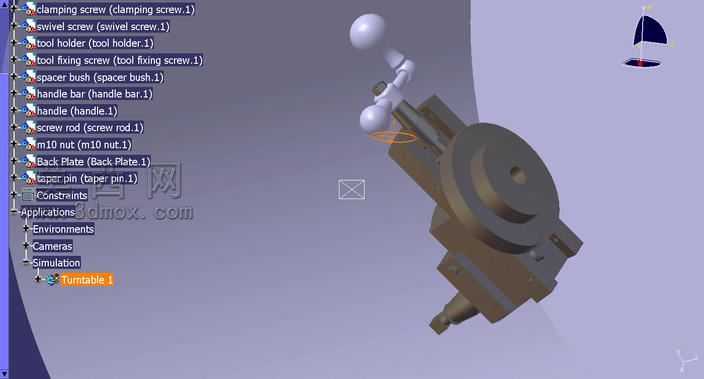

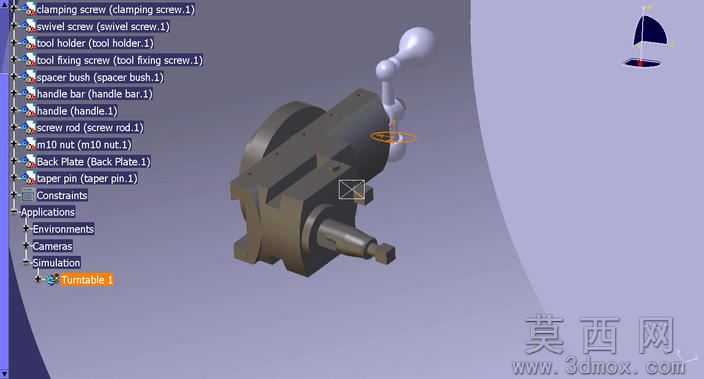

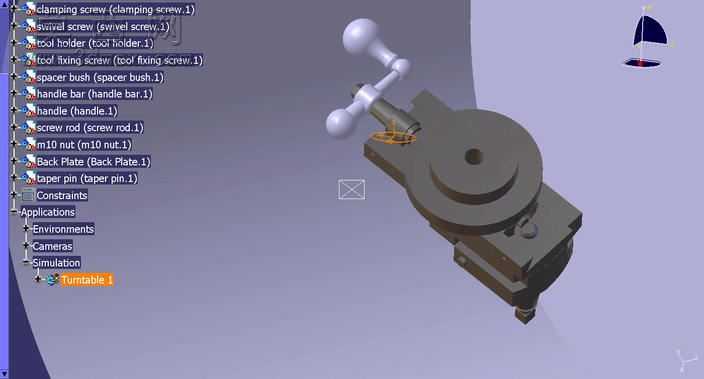

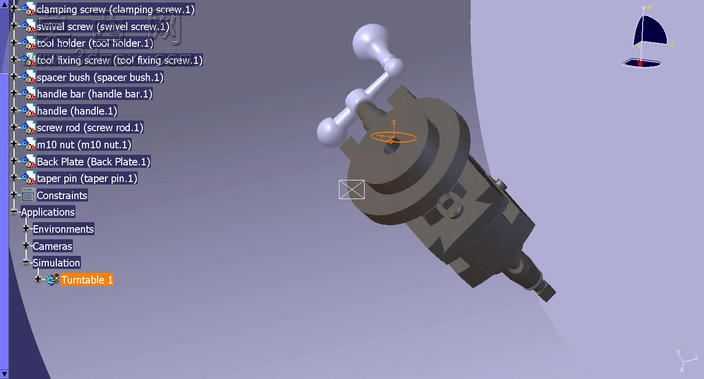

本作品为成型机配套的工具头安装夹持机构三维建模成果，建模过程严格遵循机械装配设计逻辑，在三维软件环境中完成全零件的参数化建模与虚拟装配，完整还原了工具头在成型机上的安装固定结构。建模阶段首先对各组成零件进行独立参数绘制，涵盖夹紧螺钉、回转螺钉、刀夹本体、刀夹固定螺钉、间隔衬套、操作手柄、手柄杆、锁紧螺杆、M10规格螺母、背板、定位销等全部装配构件，每个零件的尺寸参数均按照机械加工通用标准设定，螺纹特征、销孔配合面、轴肩定位结构均做了精准还原，避免了建模过程中的特征缺失与配合干涉问题。装配阶段采用自下而上的装配逻辑，先完成子组件的配合约束，再进行总装拼接，通过同轴约束、面重合约束、角度限位约束等装配关系，完整模拟了机构的实际装配状态，同时在软件环境中完成了全局干涉检查，确保各运动部件不存在行程冲突与结构碰撞。材质渲染阶段针对不同零件的实际材质属性赋予对应材质效果，钢制紧固件、结构件赋予金属哑光钢材质，操作手柄部位赋予防滑硬质塑胶材质，衬套类零件赋予铜合金耐磨材质，通过光影参数调整，清晰呈现各零件的轮廓边界与装配层次，让整体结构的展示效果直观清晰。结构设计上，该机构通过夹紧螺钉与回转螺钉的配合实现工具头的装夹与角度调整，间隔衬套保证各转动部件的配合间隙，定位销与背板实现整个机构在成型机主机上的定位固定，操作手柄与锁紧螺杆配合实现工具头装夹后的锁紧防松，整体结构紧凑，装夹操作便捷，能够满足成型机工作过程中工具头的固定、角度调整需求，同时兼顾了易损件更换的便捷性，各紧固件均采用标准件规格，降低了后续维护的配件成本。设计过程中充分考虑了机械加工的工艺可行性，所有零件的结构均避免了无法加工的死角与特殊工艺要求，非标准结构件均可通过常规车、铣、钻工序完成加工，标准件可直接采购适配，让该设计具备实际生产落地的可行性，能够直接用于成型机工装部件的设计参考与生产指导。
