Arduino用1602液晶屏按键扩展板设计

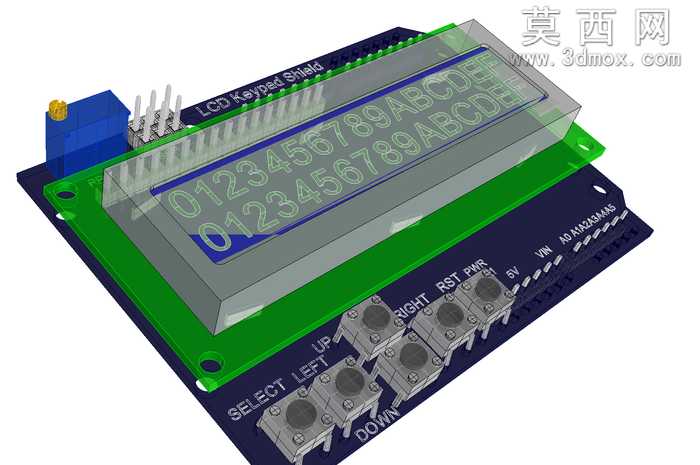

本作品为适配Arduino开发平台的液晶屏按键扩展板三维模型，建模过程中严格参照市面主流Sainsmart同款扩展板的实物尺寸与装配逻辑完成，整体采用分层堆叠式结构设计，还原了扩展板与Arduino主控板直插叠装的适配形态。建模阶段首先完成PCB基板的轮廓绘制，精准定位板载安装孔位、排针插接位的坐标，确保与标准Arduino Uno板的引脚排布完全匹配，避免装配干涉。板载核心部件1602字符液晶屏采用半透明外壳建模，屏幕显示区域做了分层材质处理，表层为高透PMMA保护面板，中层为液晶显示层，还原了字符显示的通透质感，屏幕背部的金属固定卡扣、对比度调节电位器均做了精细化建模，电位器的蓝色塑壳、顶部调节旋钮的纹理都清晰还原。板载的6颗独立按键按照功能排布完成建模，分别对应选择、上、下、左、右、复位功能，按键采用灰色橡胶帽加黑色底座的材质区分，按键旁的功能丝印在模型表面做了凹凸纹理处理，还原真实PCB丝印的标识效果。板上的排针接口按照电源、信号引脚的分类做了分色处理，电源引脚对应红色标识、信号引脚对应白色标识，清晰区分引脚功能。整体渲染阶段采用哑光PCB板材材质模拟真实电路板的磨砂质感，金属排针采用亮面镀铬材质，液晶屏外壳采用半透磨砂PC材质，不同部件的材质质感区分明确，装配间隙控制在合理公差范围内，完整还原了该扩展板的真实装配结构，可用于电子项目的结构验证、装配演示以及教学展示使用，建模过程中反复核对实物的部件位置与尺寸比例，确保各部件之间不存在结构冲突，电位器、按键等可活动部件的活动空间也做了预留，完全符合实物的使用结构逻辑。
