可适配多安装孔位的自行车椭圆齿盘设计

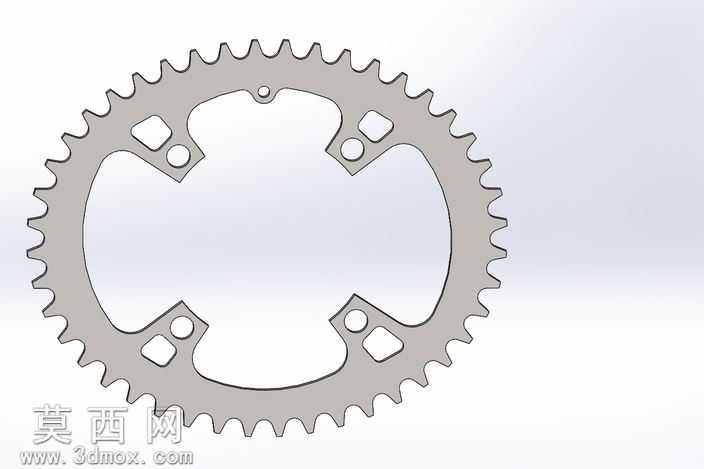

该作品为自行车传动系统核心部件椭圆齿盘的三维建模设计，整体采用非圆椭圆轮廓的齿形结构，区别于传统正圆形齿盘，能够在骑行踩踏过程中优化发力区间的传动效率，降低死点位置的踩踏阻力，适配进阶骑行场景的性能需求。建模过程中首先基于椭圆齿形的传动比变化规律完成齿廓曲线的参数化绘制，保证每一个轮齿的齿厚、齿高、齿距参数符合自行车链条的啮合标准，避免骑行过程中出现跳齿、掉链的问题。齿盘主体的安装结构采用多组镂空安装位设计，预留了适配4螺栓与5螺栓两种不同曲柄安装规格的连接孔位，每个安装位周边设置了定位凸台与沉孔结构，既可以保证安装时的定位精度，也能让螺栓安装后表面保持平整，避免与链条、护盘等周边部件发生干涉。建模时对齿盘整体做了等厚度的薄壁结构处理，同时在非受力区域设置了对称的异形镂空槽，在保证齿盘整体结构强度、满足踩踏传动受力要求的前提下，尽可能降低零件自身重量，契合自行车配件轻量化的设计趋势。材质渲染阶段采用哑光磨砂金属材质模拟铝合金齿盘的真实质感，对齿尖、安装孔边缘等易磨损位置做了细微的倒角处理，还原真实零件的加工工艺细节，整体结构经过啮合间隙校验、安装位匹配度校验，能够适配常规规格的自行车链条与主流曲柄产品，设计上预留了齿形参数、安装孔位的调整空间，可根据不同的骑行需求快速调整齿数与安装规格，具备较高的实用参考价值。
