自行车车架配套中置制动装置结构设计

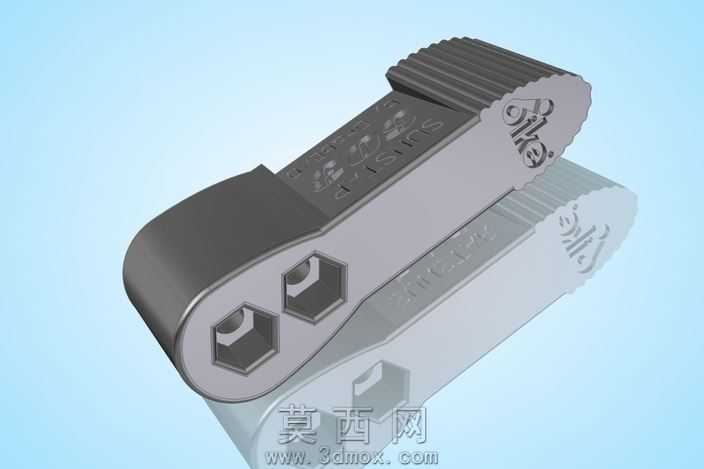

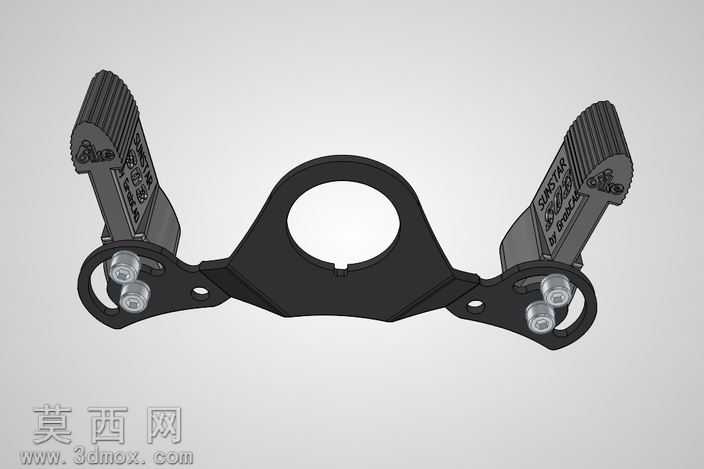

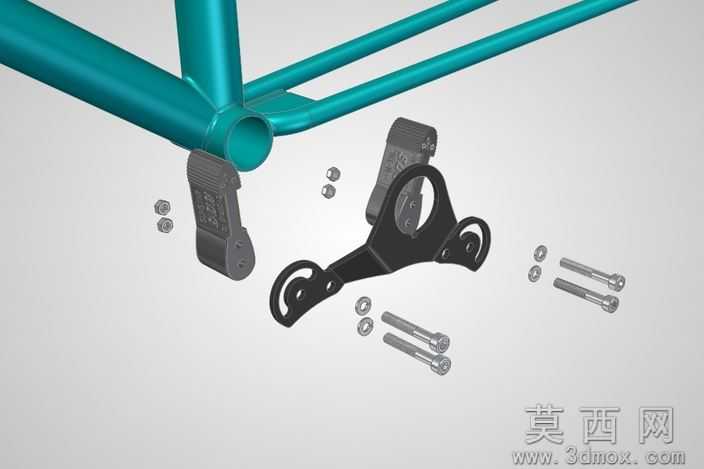

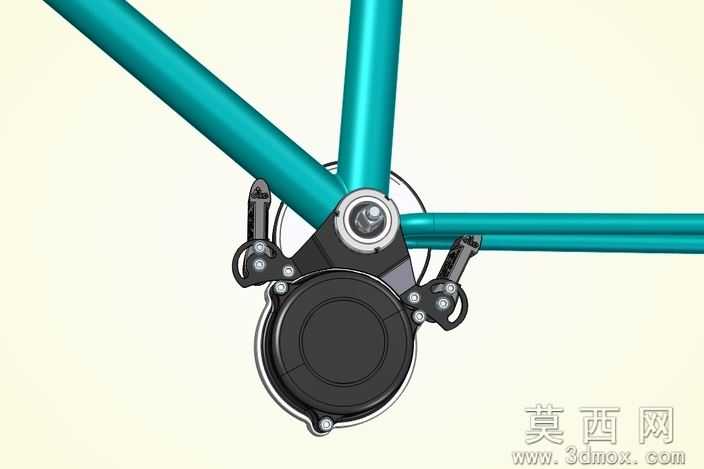

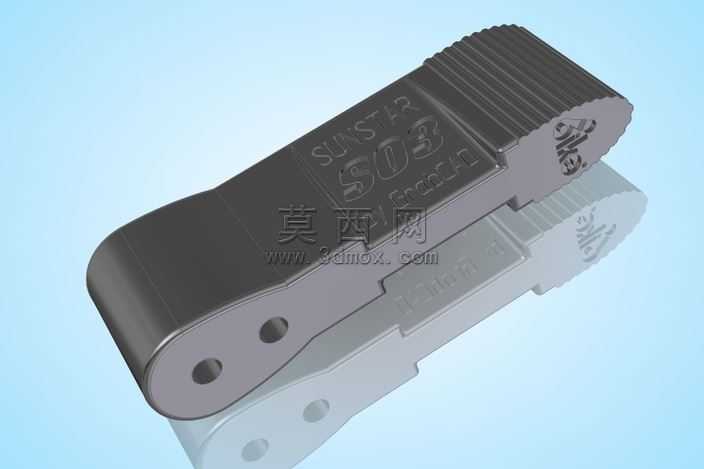

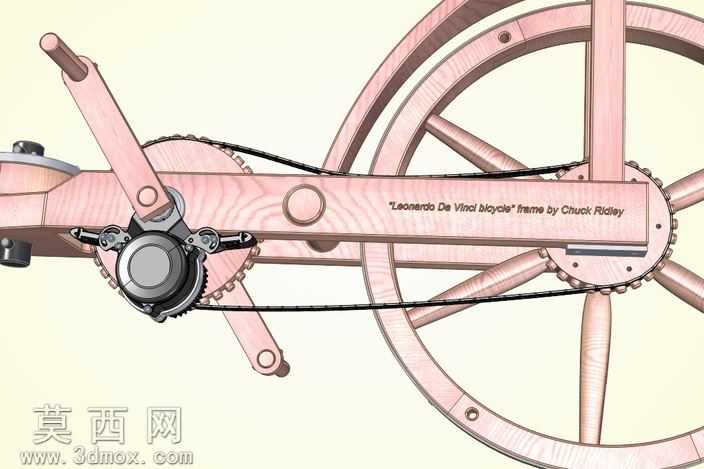

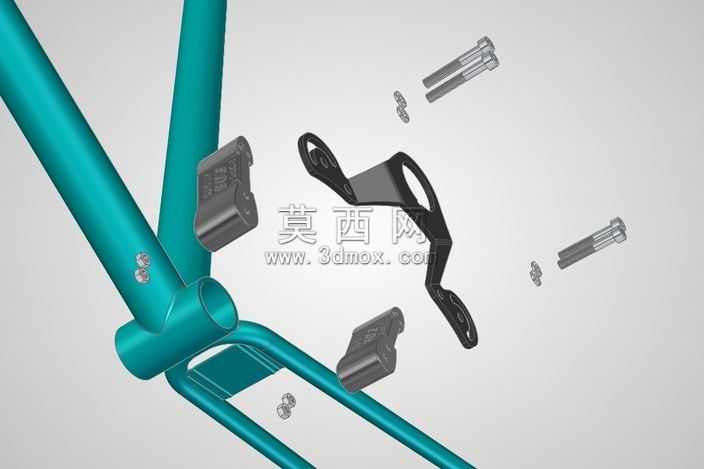

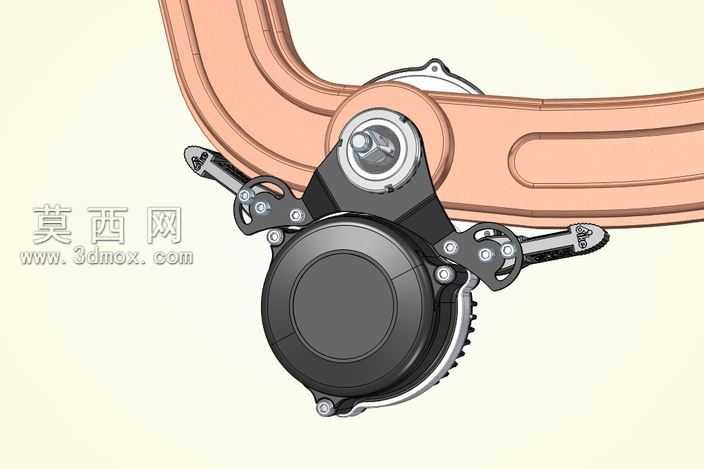

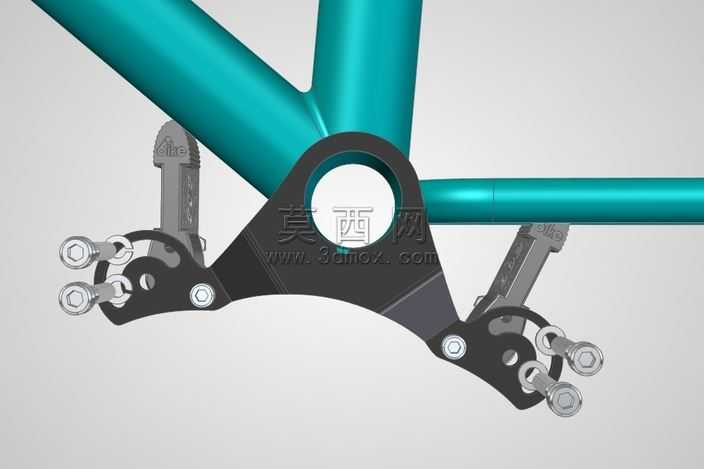

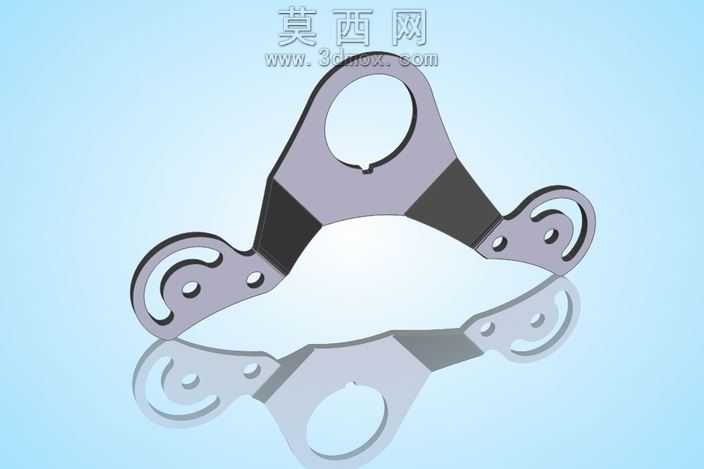

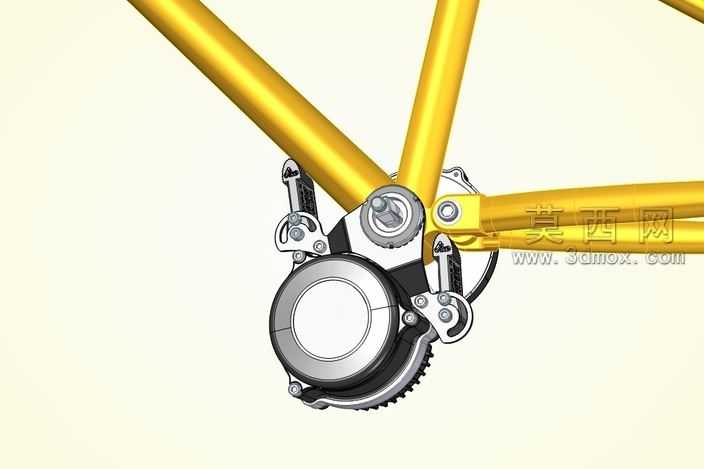

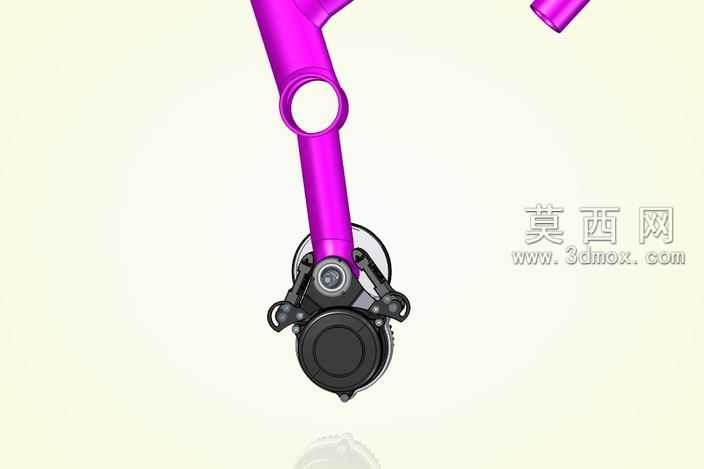

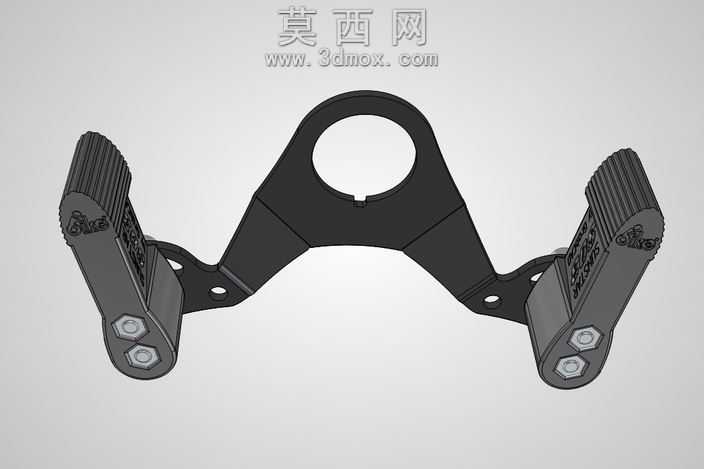

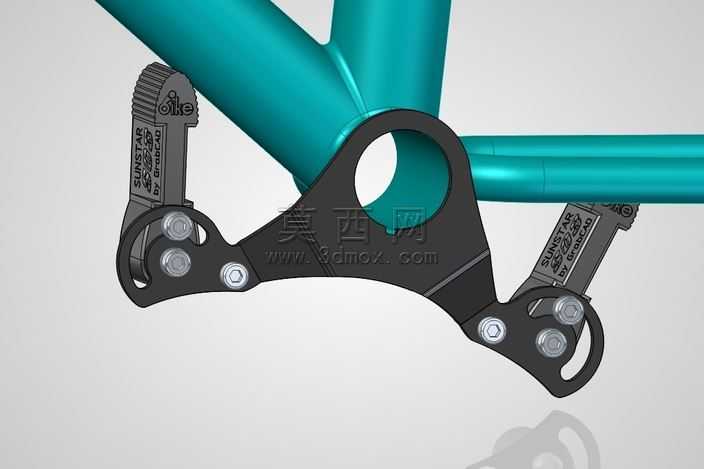

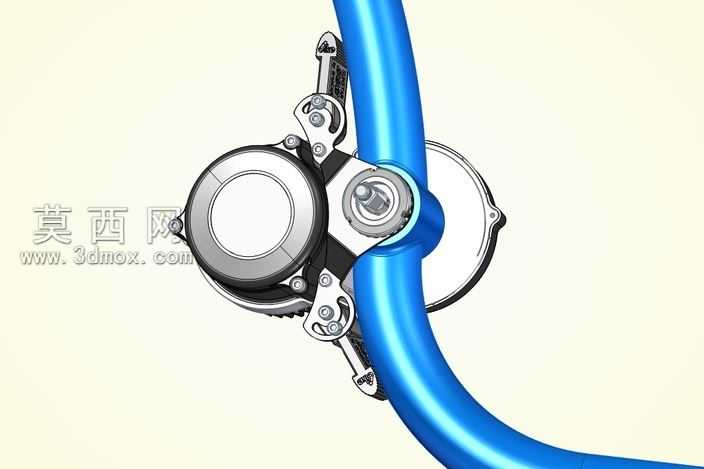

本作品为适配自行车三角车架的中置制动装置三维建模成果，建模阶段以实际自行车架管材的管径、交汇角度为基准，先完成车架连接基准面的参数化搭建，确保制动装置的安装位与车架五通区域的曲面完全贴合，避免出现安装干涉问题。建模过程中对装置的分层结构做了精细化还原：最外层为黑色工程塑料材质的防护壳体，通过曲面建模做出壳体边缘的圆弧过渡与卡扣结构，还原壳体表面的哑光磨砂质感；中间层为金属材质的制动传动基座，对基座上的铰接转轴、复位弹簧卡位、刹车线固定座做了等比例建模，清晰呈现每一处螺丝孔位的定位尺寸与螺纹深度；两侧的摇臂构件采用独立零件建模，还原摇臂与基座之间的铰接配合关系，以及摇臂末端的刹车块安装卡槽结构。材质渲染阶段，针对不同构件做了差异化的材质参数调整：自行车架部分采用亮面青绿色金属漆材质，添加细微的金属颗粒反光效果，还原铝合金车架的漆面质感；制动装置的金属构件采用哑光发黑的金属材质，添加轻微的使用磨损纹理提升真实感；塑料壳体部分调整粗糙度参数，呈现工程塑料的半哑光质感；铰接位置的螺丝、转轴等小零件采用亮面镀铬金属材质，突出金属构件的光泽差异。设计思路上，该制动装置主打低成本生产与便捷安装属性，整体结构采用前后对称的塑料支撑单元设计，仅需两个螺钉与配套螺母即可完成与车架的固定，无需对现有自行车架做额外的改造加工，大幅降低安装工序的复杂度。建模时特意简化了非必要的复杂曲面结构，所有零件均适配常规注塑与冲压加工工艺，确保模型可直接对接生产环节的开模需求；装配验证阶段通过三维软件的干涉检查功能，逐一验证摇臂转动、刹车线牵拉、制动块贴合的全行程动作，确保各构件在运动过程中不会与车架管材、相邻零件发生碰撞，同时预留了足够的刹车线走位空间，避免刹车线与车架摩擦造成的损耗。
