陶瓷盆成型模具结构三维设计方案

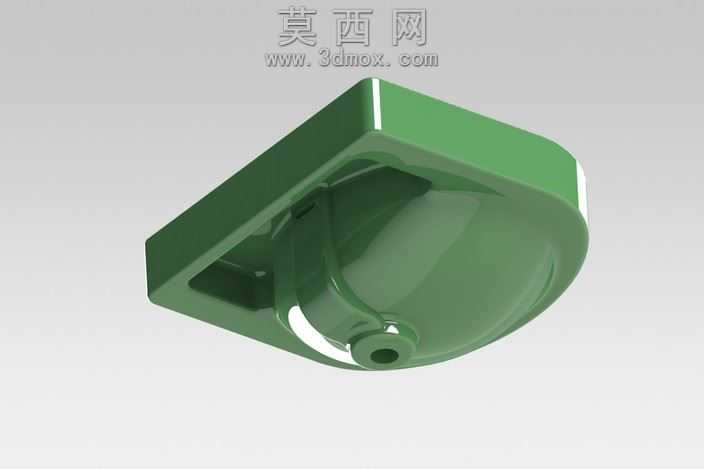

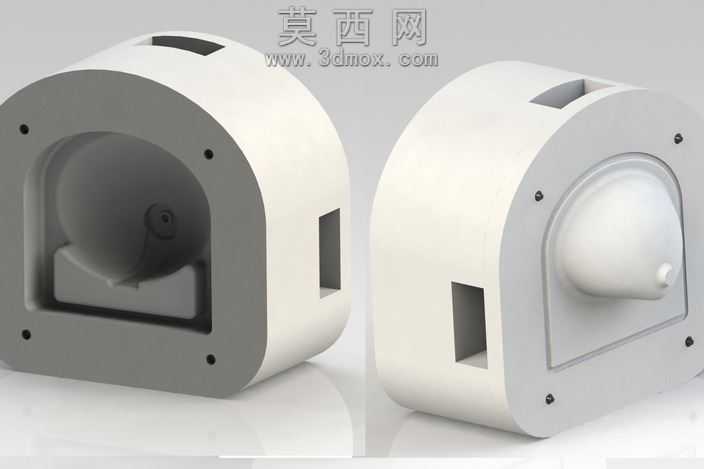

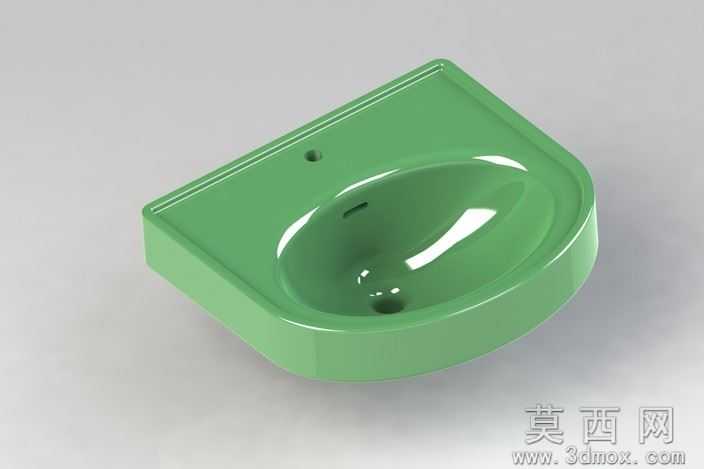

本作品为陶瓷盆成型用模具的三维设计成果，建模阶段依托三维参数化设计软件完成全结构1:1比例搭建，首先针对陶瓷盆的成品曲面造型进行逆向特征提取，梳理盆体的内凹弧面、承托边、底部安装位的轮廓公差要求，以此反向推导模具的型腔与型芯配合尺寸。模型构建过程中优先采用实体建模与曲面补正结合的方式，先绘制模具外轮廓的D型模架基准，模架边角做圆弧过渡处理避免应力集中，在模架的四个对角位置精准布置定位安装孔，孔位同轴度公差控制在0.02mm以内，保障模具合模时的对位精度。型腔部分完全匹配陶瓷盆的外部成型轮廓，内壁曲面做抛光余量预留设计，型芯部分对应陶瓷盆的内部盛水腔结构，在型芯底部设置凸起的定位柱结构，对应盆体底部的安装孔成型需求，同时在型腔与型芯的贴合面处设计0.1mm的溢料槽结构，避免压制成型过程中原料溢出影响成品边缘精度。材质渲染阶段对模架部分采用哑光灰白色工程塑料材质模拟模坯基材，型腔与型芯的成型面采用深灰色金属磨砂材质，还原模具钢经粗加工后的表面质感，场景内添加柔和的环境漫反射光源，在模型底部投射软阴影，清晰呈现模具的分层结构与装配关系。设计思路上充分考虑陶瓷压制成型的工艺特性，在模架侧边预留脱模顶针的安装位置，整体壁厚均匀控制在25mm，避免烧结过程中因壁厚差异导致的模具变形，同时对模具的开合模行程做干涉检查，确保各部件运动过程中无碰撞、无卡滞，可直接用于后续的模具加工工艺拆解与生产演示，适配陶瓷卫浴产品的小批量打样与量产模具开发参考需求，整体结构紧凑合理，成型面的曲面顺滑无折角，能够保障压制出的陶瓷盆内壁光滑无毛刺，减少后续打磨工序的加工量。
