轮式水稻插秧机三维结构设计

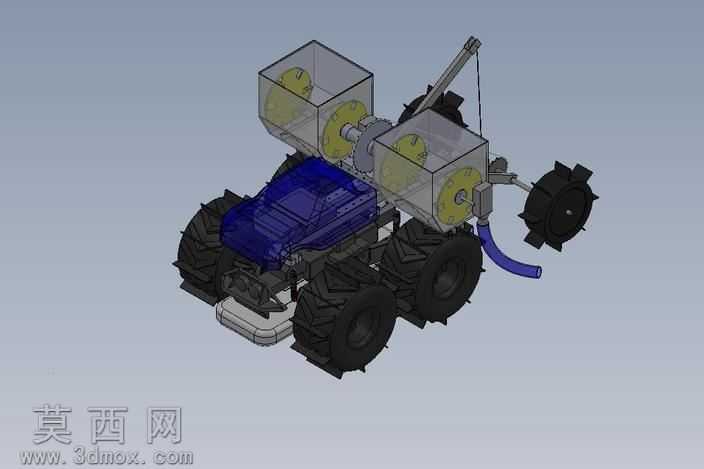

本作品为轮式水稻插秧机的三维结构设计，采用SolidWorks完成全参数化建模，整体结构围绕水田作业的实际工况展开设计，兼顾通过性与作业稳定性。建模过程中首先完成行走底盘的搭建，采用六轮大花纹深齿轮胎设计，轮胎胎面的凸起齿块做了单独的特征建模，能够适配水田泥泞松软的作业环境，避免作业过程中出现打滑陷车的问题，底盘车架采用框架式焊接结构建模，预留了动力单元、传动系统与作业机构的安装点位，保证整体结构的强度与装配合理性。动力舱部分采用半透明蓝色材质渲染，直观展示内部动力单元的布局空间，舱体曲面做了顺滑的过渡处理，兼顾防护性与造型流畅度。上部的秧苗承载与送秧机构采用透明箱体材质建模，可清晰观察内部的送秧辊轮、传动齿轮组的结构布局，两个储秧箱对称布置在底盘上部，通过齿轮传动系统实现秧苗的定量输送，保证每次取秧的秧苗数量一致。侧部的插秧执行机构做了详细的结构还原，包括旋转式插秧臂、分秧爪与秧苗导流管，插秧轮采用带凸齿的轮式结构，可随行走同步转动完成插秧动作，导流管采用蓝色柔性材质渲染，模拟实际作业中引导秧苗入土的软管结构，保证插秧深度与株距的一致性，设计作业株距为20×20厘米，符合常规水稻种植的农艺要求。建模过程中对所有传动部件做了装配干涉检查，保证齿轮啮合间隙、转动部件的活动行程均符合机械设计规范，各连接部位的紧固件、铰接点位都做了还原，整体模型可直接用于结构验证、作业原理演示以及后续的工程图导出，能够为水田插秧设备的结构优化、教学演示提供直观的三维数字模型支撑，还原了实际插秧设备从动力传输、秧苗输送到插秧执行的完整作业逻辑。
