卧式螺杆式注射成型机三维结构设计

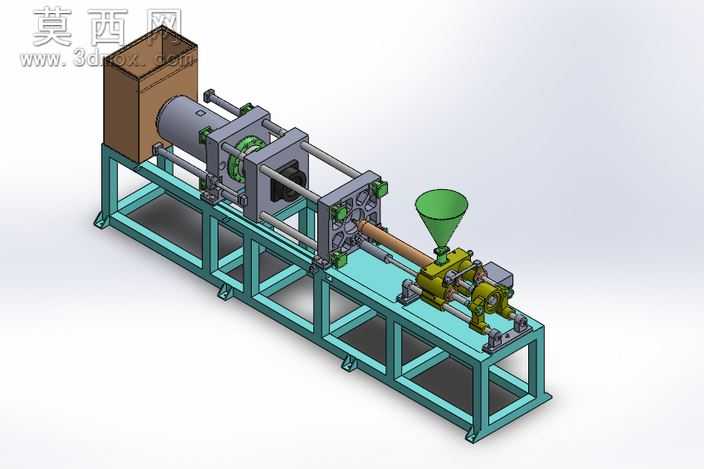

本作品为卧式螺杆式注射成型机的三维参数化建模成果，建模过程严格遵循注塑设备的实际工程设计逻辑，先完成整体布局的基准搭建，以长条形方管焊接机架作为整套设备的安装基准，依次排布塑化注射单元、合模单元、料斗进料单元、动力传动组件的安装位置，确保各单元的同轴度、行程空间符合实际注塑工艺的动作要求。模型构建过程中对各功能部件做了精细化的结构还原：机架部分采用方管型材拼接的框架结构，预留了地脚调节、部件安装的定位孔位，还原了焊接机架的加强筋布局，保证虚拟模型的结构刚度表现与实物一致；塑化注射单元还原了料斗、料筒、螺杆、喷嘴的完整装配关系，料斗采用锥面进料结构，料筒外部还原了加热段的分区结构，螺杆部分做了分段的结构区分，对应输送、压缩、计量的不同功能段，喷嘴与合模侧的定位浇口套做了同轴度匹配设计；合模单元还原了导柱、动模板、定模板、调模机构的装配结构，四根平行导柱作为动模板的滑动导向，模板上预留了模具安装的螺纹孔位，尾部的合模传动结构还原了动力传递的连接关系，能够直观展示合模动作的运动路径。渲染阶段针对不同部件赋予了贴合实际的材质属性：机架部分赋予蓝绿色金属漆材质，还原工业设备机架的涂装质感；料筒、导柱、传动杆件赋予抛光金属材质，体现机加工金属件的光泽与表面粗糙度；料斗、料箱部分赋予工程塑料与棕色板材材质，区分不同功能部件的视觉属性；传动齿轮、轴承部件赋予发黑处理的金属材质，还原标准传动件的外观特征。整体设计思路围绕卧式注塑机的经典布局展开，没有做冗余的装饰性结构，所有建模特征都服务于设备功能的展示，能够清晰呈现从塑料颗粒进料、螺杆塑化、注射充模到合模锁模的完整工艺对应的机械结构，各部件之间的装配约束符合机械设计的公差配合要求，动模板沿导柱的滑动行程、螺杆的注射行程都预留了合理的运动空间，可用于注塑设备结构教学、方案展示、虚拟装配验证等场景，直观展现传统卧式注射成型机的机械构成与工作原理。
