农用旋转割草机甲板结构三维设计

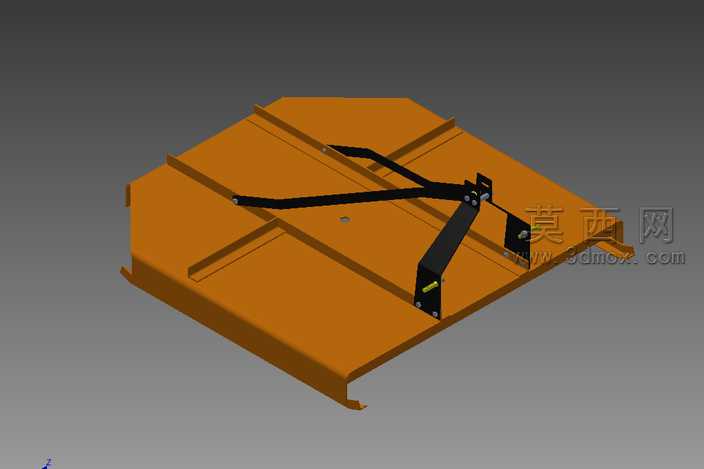

本作品为农用旋转割草机的甲板承载结构三维设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循农用作业机械的结构强度设计规范，先通过草图绘制甲板的整体外轮廓，结合割草机作业时的避让需求，将甲板边缘设计为带折边的多边形结构，既避免作业时剐蹭地面凸起，又通过折边结构提升甲板整体的抗形变能力。建模时对甲板表面的加强筋结构做了等比例还原，加强筋沿甲板受力方向排布，可有效分散割草作业时传动部件传递的振动载荷，降低甲板长期使用后的变形概率。甲板上方的联动支撑臂结构采用装配体建模方式完成，每个铰接点位都预留了标准的销轴安装孔位，支撑臂的弯折角度经过运动仿真校验，确保割台升降过程中不会出现结构干涉，支撑臂表面做了哑光黑色金属材质渲染，甲板主体采用农机常用的橙黄色防锈涂层材质，渲染时调整了材质的粗糙度参数，还原真实农机漆面的半哑光质感，同时对铰接点位的金属紧固件做了镀锌材质的区分渲染，让整体模型的材质层次更清晰。设计过程中充分考虑了甲板作为割草机核心承载部件的功能需求，甲板中部预留了旋转刀盘的安装避让空间，边缘的挂接结构可直接与割草机的行走机架完成适配，所有安装孔位的尺寸都参照通用农机配件标准设定，无需二次修改即可直接用于后续的工程图导出与生产加工参考。模型装配完成后经过了干涉检查，确认所有活动部件在作业行程内都无碰撞问题，结构受力点的壁厚都做了加厚处理，能够满足丘陵、平原等不同地块的割草作业强度要求，整体结构紧凑，安装维护便捷，可作为同类农用割草设备的结构设计参考。
