双工位自动化视频攻丝作业单元结构设计

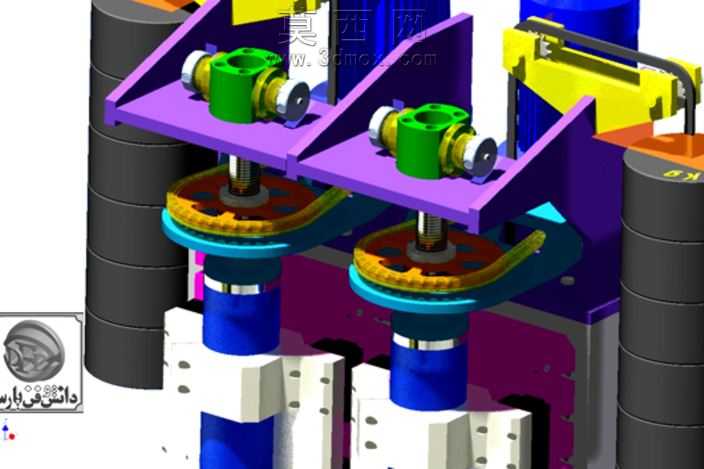

本作品为双工位自动化攻丝作业单元的三维结构设计，整体采用立式对称布局，通过三维建模软件完成全零部件的参数化构建与装配校验，完整还原了攻丝作业单元的功能逻辑与结构细节。建模过程中对各功能模块进行了独立拆分与装配约束设置，确保所有运动部件的行程、配合间隙符合机械设计规范，可直接用于结构验证与方案展示。模型的材质渲染贴合工业设备实际视觉效果，支撑立柱采用哑光深灰金属材质模拟厚重铸铁机身，安装支架采用紫色哑光漆面呈现工装板的涂装质感，攻丝主轴的蓝色部件做了亮面金属烤漆效果区分，顶部待加工工件采用亮绿色工程塑料材质还原阀类零件的外观，底部传动的凸轮、齿轮类零件做了黄铜色金属质感处理，黄色气动夹持部件采用哑光工程塑料材质，不同材质的区分让整体结构层级清晰，各功能部件辨识度高。结构设计上，单元采用双工位并行布局，两套完全对称的攻丝主轴组件安装在倾斜的工装安装板上，适配工件的攻丝角度需求；每个工位下方配置凸轮式进给机构，通过带齿槽的圆形凸轮盘带动主轴做竖直方向的进给运动，凸轮盘与主轴之间设置蓝色缓冲连接座，抵消攻丝过程中的振动冲击；主轴外侧设置导向支撑结构，保证攻丝进给的同轴度，避免攻丝过程中出现偏斜；两侧对称布置黑色柱状储料或动力组件，右侧设置黄色气动拨料机构，可完成工件的上料定位与下料推送动作，实现攻丝作业的自动化流程。设计思路围绕小零件批量攻丝的高效加工需求展开，双工位布局可同时完成两个工件的攻丝作业，大幅提升加工效率；凸轮进给结构相比丝杠进给结构更适配固定行程的攻丝工序，结构简单可靠、维护成本低；倾斜式的工装安装板可适配带角度的螺纹孔加工需求，拓展了单元的加工适配范围；整体结构紧凑，各功能模块布局合理，传动路径短，可直接集成到自动化生产线中作为专用攻丝工位使用，建模过程中对所有连接孔位、配合面都做了精确的参数化设置，可直接导出工程图用于生产加工参考。
