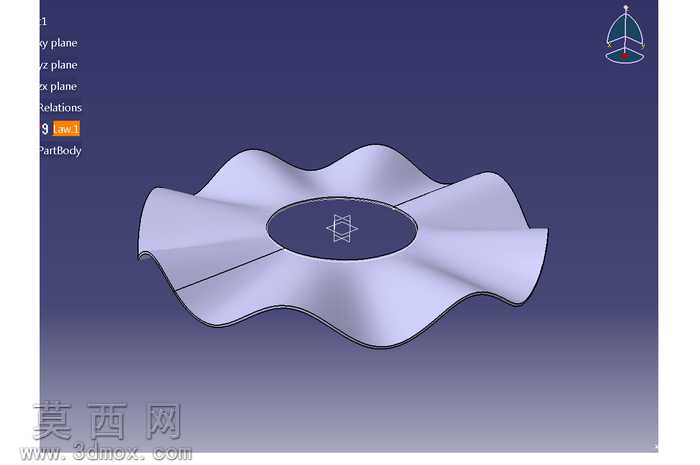

波浪形弹性垫圈三维结构设计作品

本作品为波浪形弹性垫圈的三维参数化建模成果，建模过程依托三维设计软件完成，整体建模逻辑遵循机械零件设计的规范流程，从基础草图绘制到特征成型均经过严谨的尺寸约束与几何校验。建模初始阶段首先确定垫圈的核心基准，以中心环形孔的轴线为核心参考，绘制内外径的基础圆形草图，明确垫圈的基础环形轮廓尺寸，保证内孔与配合螺栓、轴类零件的适配性，外轮廓尺寸则匹配对应安装工位的空间限制。核心特征构建阶段，采用曲面建模与实体特征结合的方式完成波浪形结构的成型：首先通过样条曲线精准绘制波浪轮廓的起伏轨迹，控制波峰波谷的数量与起伏高度，保证弹性形变区间符合紧固件的预紧需求，再通过放样、弯曲特征将平面环形实体转化为连续起伏的波浪形态，每一处曲面过渡都做了相切约束处理，避免出现应力集中的尖锐棱角，整体曲面顺滑连续，无建模破面、重叠面等几何错误。材质配置上模拟常用的65Mn弹簧钢材质，赋予模型金属哑光质感，调整表面粗糙度参数还原冲压成型垫圈的真实表面状态，渲染阶段采用柔和的环境光搭配定向补光，清晰展现波浪曲面的起伏层次与环形结构的细节特征，边缘处做了细微的倒角处理，还原实际冲压零件的工艺特征。结构设计层面，该垫圈的波浪形结构可在受压时产生均匀的弹性形变，在螺栓紧固场景中可持续提供轴向预紧力，补偿连接件间的间隙、缓冲振动载荷，避免紧固件受振动出现松脱问题，中心通孔的尺寸公差按照通用紧固件标准设定，可适配对应规格的标准螺栓，波浪形的瓣状结构均匀分布，保证受力时各方向形变一致，不会出现偏载问题。设计过程中充分考虑了该零件的实际使用场景，在结构成型后对模型进行了虚拟装配校验，确认其与螺栓、被连接件的配合间隙符合装配要求，整体模型几何精度高，特征树逻辑清晰，可直接用于后续的工程图导出、有限元受力分析或者装配模拟使用，完整还原了波浪弹性垫圈的结构特征与功能属性。
