电火花加工用电极工装结构设计

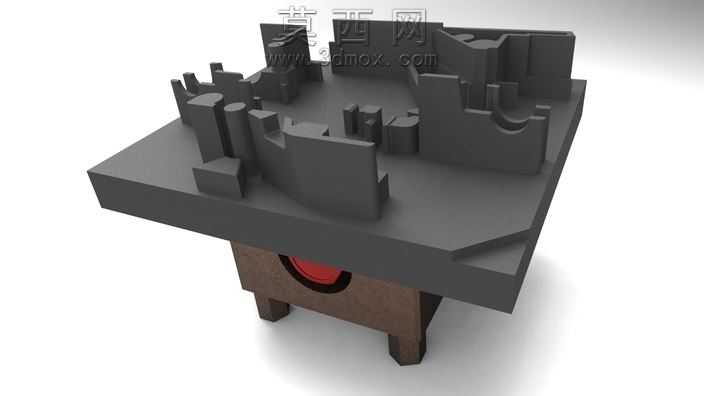

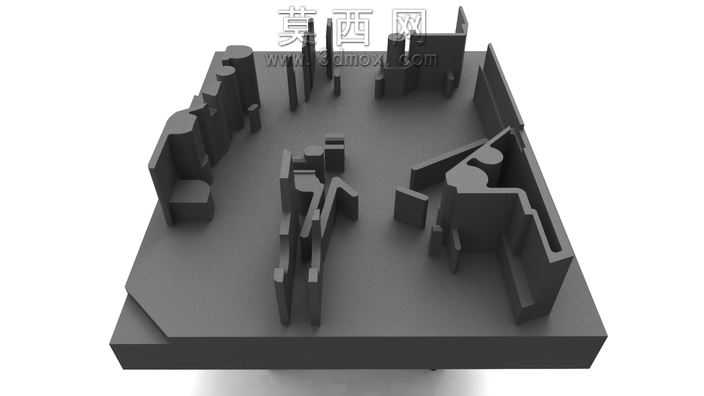

本作品为电火花加工专用电极的三维结构设计，整体采用三维参数化建模方式完成，建模过程中严格遵循电火花加工的工艺特性，对电极的每一处凸起、型腔、定位基准都做了精准的尺寸约束，确保电极在后续放电加工过程中能够精准复刻对应型腔的轮廓形貌。模型整体以基座为承载主体，基座底部设计为平整的定位安装面，可直接适配电火花加工设备的工装夹具装夹需求，无需额外做基准转换，有效降低装夹找正的时间成本。基座上方分布的多组电极凸起结构，分别对应待加工工件的不同型腔特征，每一处电极的拔模斜度、放电间隙预留量都经过严谨计算，针对不同深度的加工区域，电极的壁厚、加强结构都做了针对性优化，避免放电加工过程中因电极损耗、受力变形导致的加工精度偏差。渲染阶段采用哑光金属材质模拟电极的实际加工质感，通过均匀的环境布光清晰呈现每一处电极的轮廓细节、棱边倒角以及基座上的定位标识结构，能够直观展现电极各部分的位置对应关系与结构形态。设计过程中对生产实际场景做了充分适配，在保证电极放电加工功能完整的前提下，对非工作区域的结构做了简化处理，既减少了电极本身的加工材料消耗，也降低了三维模型的数据量，方便后续数控加工程序的生成与传输。整体结构布局紧凑，各电极单元之间预留了足够的排屑空间，能够避免电火花加工过程中电蚀产物堆积造成的拉弧、加工表面质量下降等问题，同时电极与基座的连接部位做了圆弧过渡处理，有效提升电极的结构强度，减少加工过程中电极断裂的风险，完全满足实际电火花加工工况的使用需求。
