螺旋绕组加工专用工装夹具结构设计

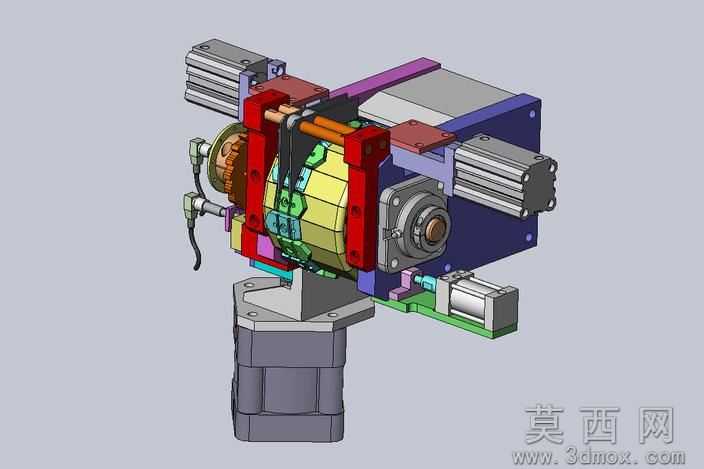

本作品为螺旋绕组加工专用工装的三维结构设计，整体采用模块化装配思路完成建模，通过三维软件完成全零件的参数化建模与总装配合校验，完整还原了工装的实际装配逻辑与动作关系。建模过程中对各功能模块做了分层处理，底部设置回转驱动基座，承担工装整体的旋转进给动力输出，基座上方设置主体安装机架，作为各执行组件的承载基体。机架周向分布多组气动执行组件，采用标准气缸作为动力源，搭配导向定位结构实现对绕组工件的周向夹紧与定位，夹紧块根据绕组工件的外形轮廓做了仿形设计，保证夹持过程中工件受力均匀，避免绕组外层结构出现压伤变形。中部核心区域设置绕组成型模具组件，模具采用分瓣式拼接结构，可在加工完成后实现快速脱模，模具内部设置走线定位槽，可对绕组线材进行预定位，保证绕制过程中线材排布整齐。各气动组件的气路接口、传感器安装位均在建模阶段做了预留，侧方设置的检测组件可实时反馈工件装夹状态与绕制进度，避免加工过程中出现错位、跑线等问题。渲染阶段对不同功能的零件做了材质区分，金属结构件采用合金钢材质表现，气缸等标准件采用阳极氧化铝与黑色工程塑料材质搭配，模具成型面做了抛光金属质感处理，气动管路采用黑色橡胶材质，通过材质差异清晰区分各功能模块，直观展现工装的结构层次。设计过程中充分考虑了工装的装夹效率与加工精度，各运动部件均设置了硬限位与缓冲结构，避免气缸动作行程过大造成模具或工件损坏，整体装配间隙经过干涉校验，保证各动作路径无运动干涉，可直接用于后续的工程出图与实际加工制作，适配螺旋绕组类工件的批量装夹加工需求，有效提升绕制工序的装夹效率与成品一致性。
