单作用气动气缸三维结构设计作品

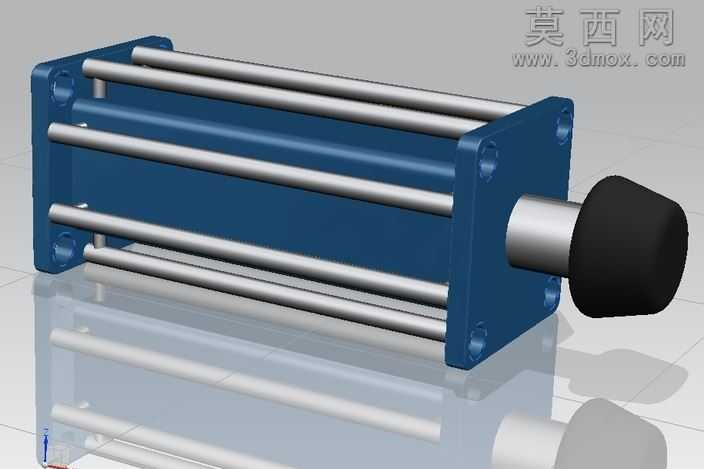

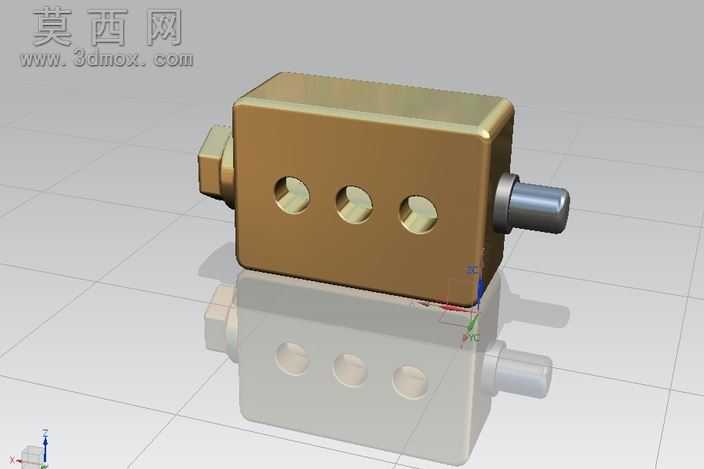

本作品为单作用气动气缸的三维建模设计成果，建模过程依托三维参数化设计思路完成，首先对单作用气缸的核心功能逻辑进行拆解，明确其依靠气压推动活塞杆伸出、内置复位结构带动活塞杆回缩的工作特性，以此为基础搭建整体建模框架。建模阶段优先完成核心受力部件的参数化绘制：首先构建两端方形端盖结构，精准还原端盖上的拉杆安装孔位、活塞杆伸出通孔的位置与尺寸公差，端盖边缘做工艺倒角处理，还原实际加工中的去毛刺工艺特征；随后绘制多根平行布置的金属拉杆，通过同轴度约束保证拉杆与两端端盖孔位完全对齐，还原气缸的主体支撑框架结构；接着完成缸筒部分的建模，匹配拉杆围合出的内部腔体尺寸，保证缸筒内壁的光滑度参数符合气动元件的密封要求；之后完成活塞杆组件的建模，包含金属活塞杆本体与端部的黑色缓冲防撞头，防撞头采用圆弧过渡造型，还原其吸收行程末端冲击力、避免刚性碰撞的功能设计。材质与渲染阶段，针对不同部件的实际材质属性做对应参数调整：两端端盖赋予深蓝色金属烤漆材质，调整材质粗糙度参数模拟工业漆面的哑光质感，还原端盖表面的细微颗粒感；金属拉杆与活塞杆赋予抛光不锈钢材质，调整金属反射率与高光参数，还原金属加工面的亮泽质感，同时添加细微的拉丝纹理提升真实度；端部缓冲头赋予黑色丁腈橡胶材质，调高材质粗糙度、降低反射率，模拟橡胶材质的哑光磨砂触感。渲染阶段采用柔和的工作室布光方案，主光源从侧上方投射，搭配辅助补光消除部件暗部死黑，添加地面反射效果模拟工业产品展示的常用视觉效果，清晰呈现气缸各部件的装配关系与结构细节。整体建模严格遵循单作用气缸的实际装配逻辑，所有部件的配合间隙、安装位置均参考通用气动元件的行业设计规范，完整还原了这类气缸的结构特征，可用于气动回路原理演示、机械结构教学、设备选型参考等场景，模型各部件均为可编辑参数化特征，支持后续根据实际使用需求调整缸径、行程、安装尺寸等核心参数。
