宝马E46双门轿跑外观造型三维设计作品

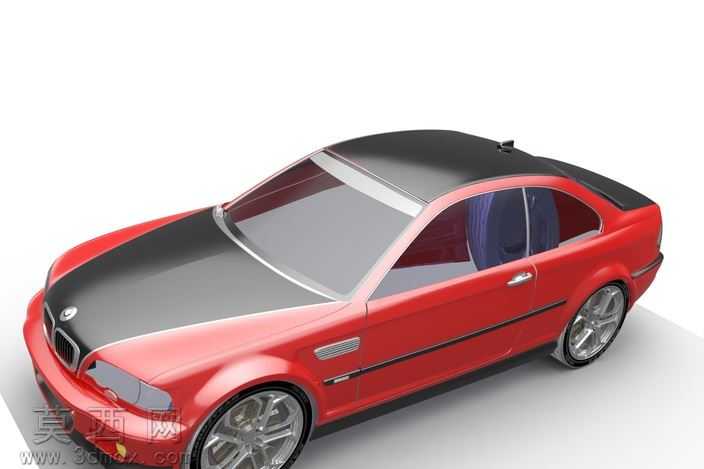

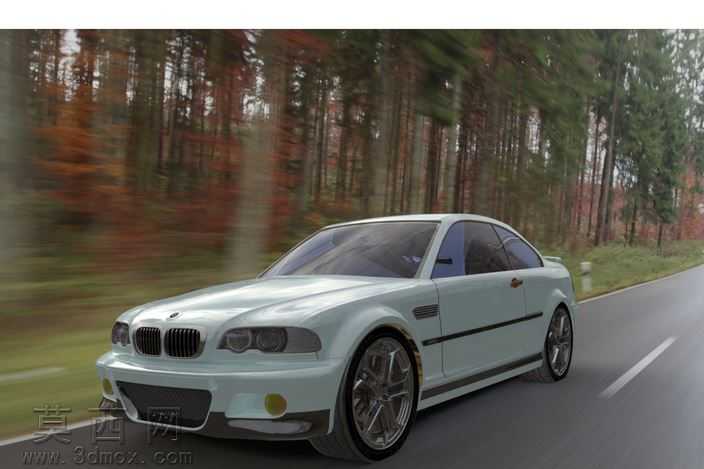

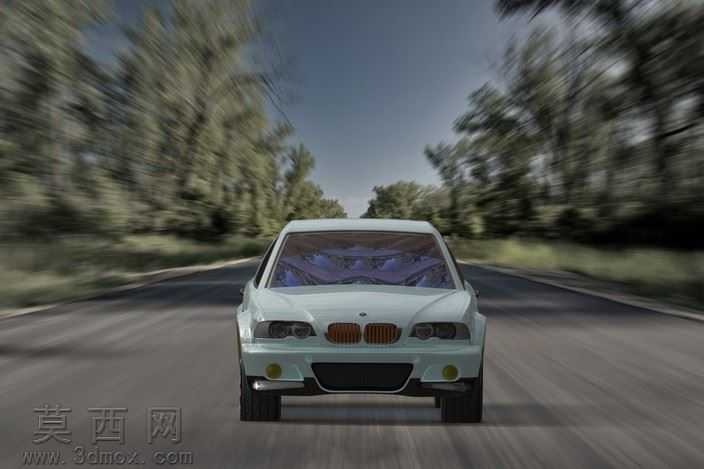

本作品为宝马E46世代双门轿跑车的外观三维建模设计成果，建模阶段以实车扫描点云数据为基础参考，在SolidWorks软件中完成全曲面拓扑构建，首先从前脸双肾进气格栅的标志性轮廓入手，精准还原了该世代车型特有的熏黑灯腔大灯造型、前保险杠下部进气坝的弧度与雾灯安装位的凹陷结构，格栅周边的镀铬饰条采用独立曲面拆分建模，保证后续材质赋予时的质感区分。车身侧面建模严格遵循实车的黄金比例，还原了双门车型无框车门的修长线条，侧裙的运动包围凸起、翼子板处的侧转向灯凹槽、车门把手的嵌入式造型都做了精细化的曲面倒角处理，避免出现生硬的棱角转折，车顶线条从A柱顶端平滑过渡至C柱的经典霍夫迈斯特拐角，精准复刻了E46车型最具辨识度的侧面轮廓。轮毂部分采用多辐式运动轮毂造型，单独构建了轮胎的胎壁曲面与胎纹细节，刹车卡钳的造型也做了简化还原，保证整车外观的完整度。渲染阶段采用户外林间公路的写实场景，为车身赋予金属珠光白车漆材质，调整车漆的反射粗糙度与清漆层折射率，模拟出真实漆面在林间漫射光下的柔和反光效果，车窗玻璃采用半透明深色材质，添加轻微的环境反射效果，还原隐私玻璃的视觉质感，轮胎采用哑光黑色橡胶材质，轮毂表面赋予抛光金属材质，通过调整高光范围模拟金属镀铬的亮面效果。场景灯光采用自然天光搭配定向补光，模拟车辆行驶过程中的动态光影，背景的林间树木添加运动模糊效果，强化车辆的行驶氛围感，地面的沥青路面材质添加细微的颗粒纹理与路面标线，提升场景的真实感。设计过程中重点考量了外观曲面的连续性，所有外观覆盖件的曲面都达到G2连续标准，避免出现曲面褶皱与光影断层，既可以作为外观渲染展示使用，也可作为后续汽车改装设计、空气动力学仿真分析的基础模型使用。
