气动凸轮驱动滑动水口闸阀结构设计

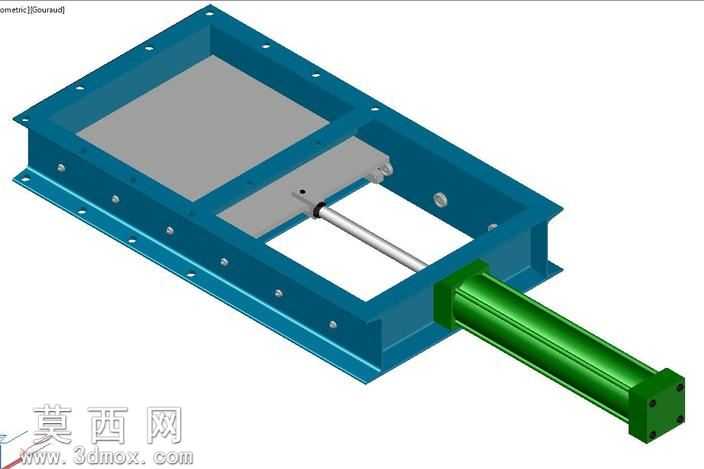

本作品为气动凸轮从动件驱动的滑动水口闸阀三维模型，建模过程中严格遵循机械设计规范，对各零部件进行1:1等比例参数化建模，完整还原了实体设备的结构特征与装配关系。模型整体采用框架式主体结构，外部阀架为箱型焊接式承载结构，建模时对框架的安装孔位、螺栓连接点位、加强筋结构都做了精准还原，通过对金属板材的厚度参数设置，还原了钢制阀架的厚重质感，材质上为阀架赋予了深蓝色工业烤漆材质，添加了细微的漆面颗粒质感与边缘磨损效果，提升模型的真实感。中间滑动闸板部分采用平面密封结构设计，建模时严格控制闸板与阀座的配合公差，还原了滑动副的间隙配合特征，闸板材质设置为哑光不锈钢材质，添加了细微的拉丝纹理，模拟实际工业场景中金属闸板的加工表面状态。驱动端采用气缸搭配凸轮从动件的传动结构，气缸缸筒赋予亮绿色工业涂装材质，活塞杆采用抛光镀铬金属材质，精准还原了气缸的端盖密封结构、安装法兰结构与活塞杆的伸缩行程特征，凸轮从动件部分还原了销轴连接、滚轮传动的结构细节，清晰展现了气缸直线运动转化为闸板水平滑动的运动传递路径。设计过程中充分考虑了设备的实际工况需求，框架两侧预留的安装法兰孔位可直接对接上下游管路，闸板的滑动行程经过参数化校核，可实现水口的全开、全闭与开度调节功能，各连接螺栓、销轴等标准件均按照国标参数建模，装配关系完全符合实际装配逻辑，可直接用于运动仿真演示、结构校核与生产参考。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光添加轻微的工业车间环境反射，让金属材质与漆面材质的质感表现更加真实，整体模型结构完整，细节丰富，无缺失面、破面等建模问题，各部件可单独拆分用于工程出图、装配演示等场景。
