黄铜Y型煤气分流三通阀门结构设计

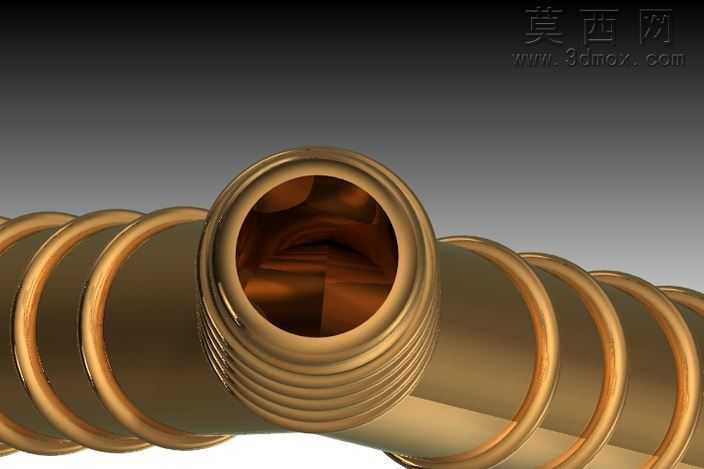

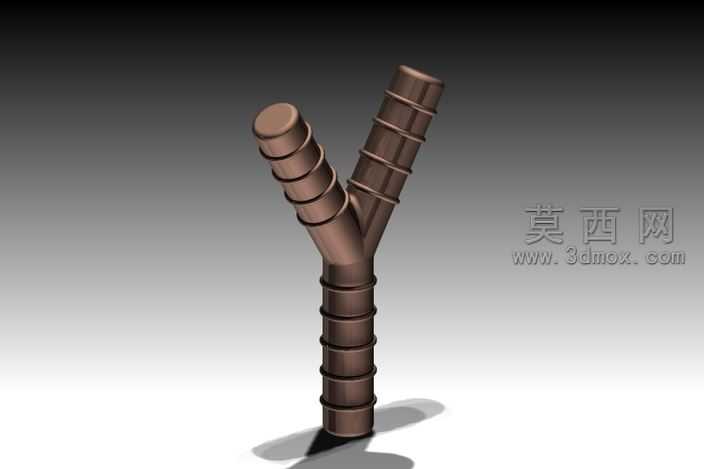

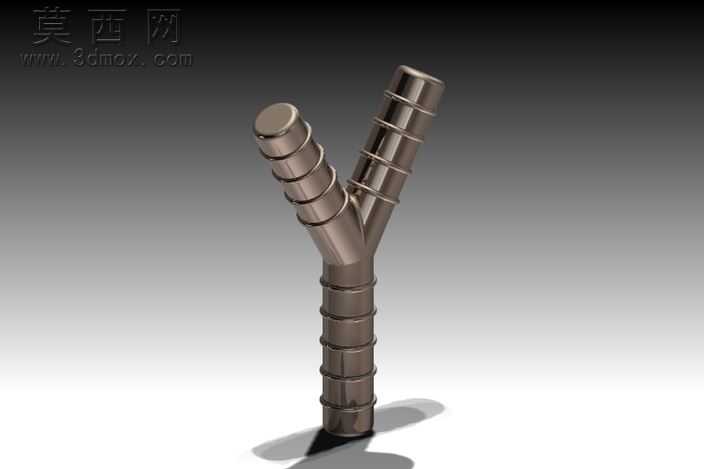

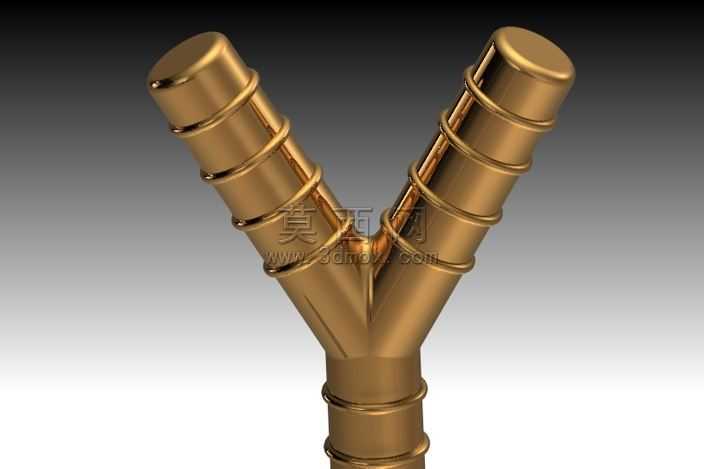

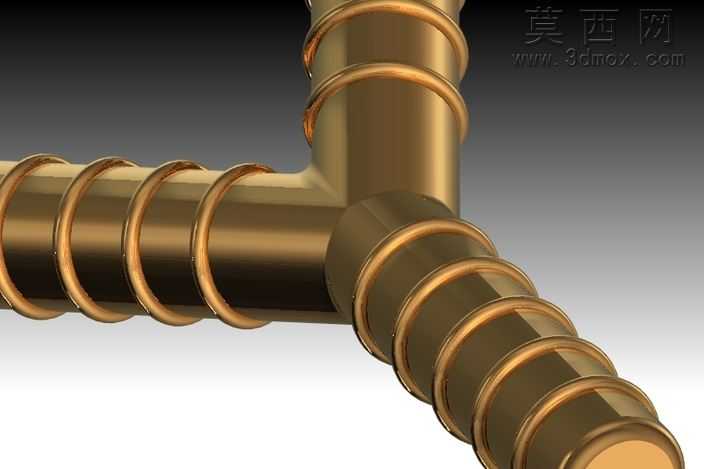

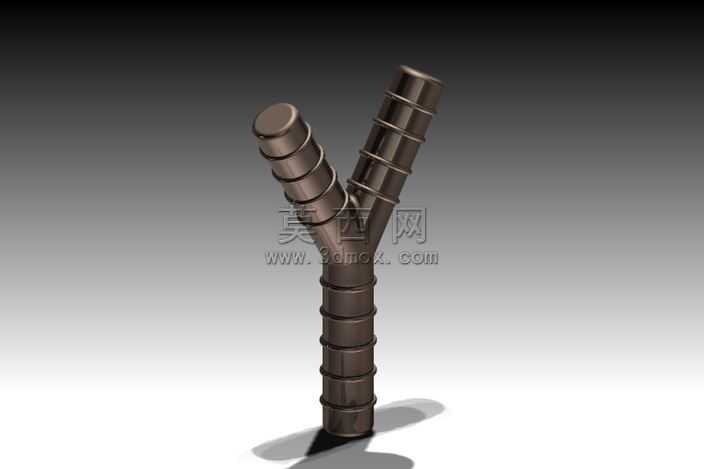

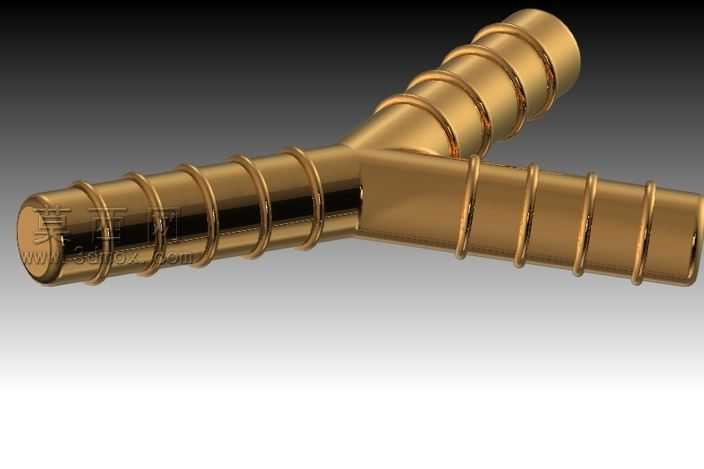

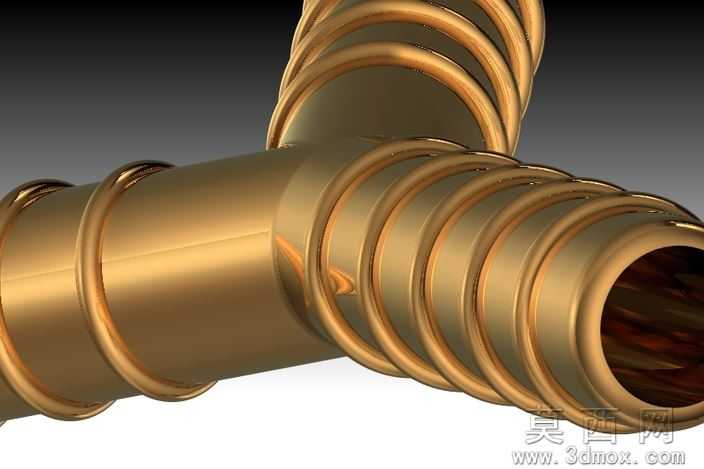

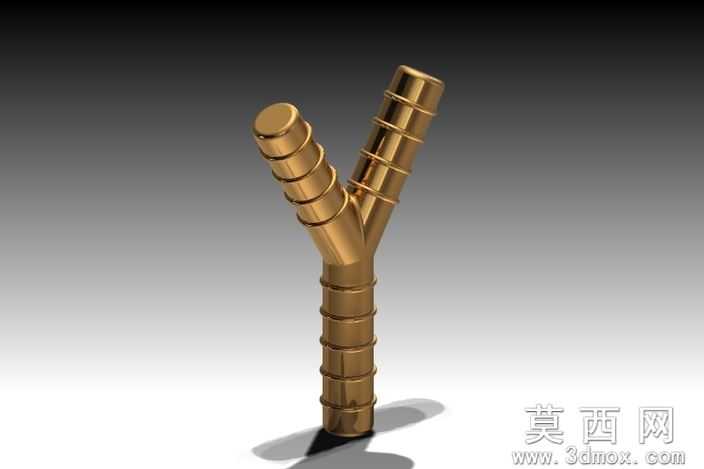

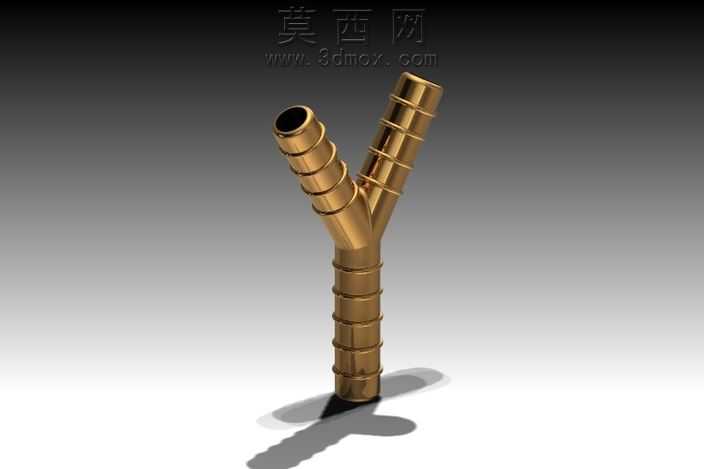

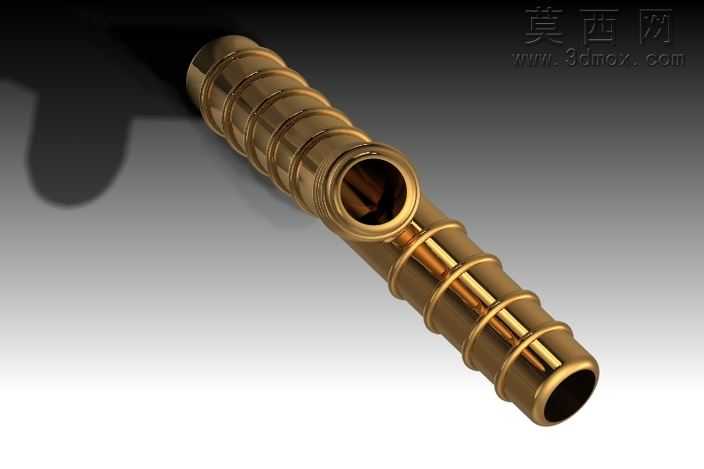

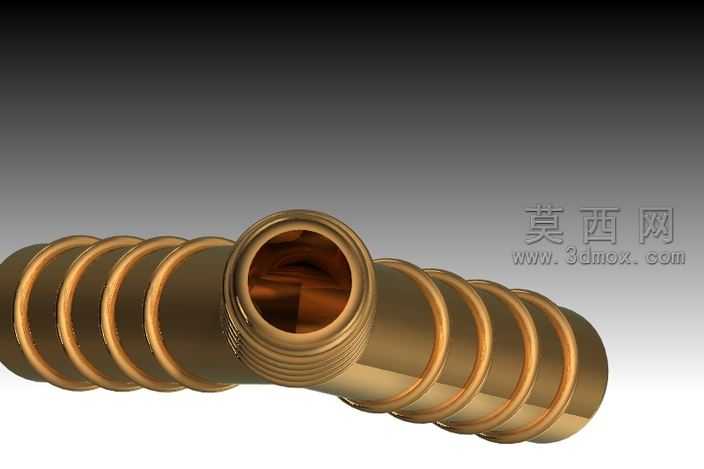

本作品为黄铜材质的Y型煤气分流阀门三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制Y型主体的中心引导线，以底部单接口的圆形截面为基础，通过放样特征生成对称分叉的主体流道结构，保证三个接口的内孔直径一致，适配标准燃气软管的插接尺寸。三个接口外壁均设计多道环形凸起的竹节式防滑结构，建模时通过等距圆周阵列环形凸台实现，每道凸台的边缘做0.2mm的圆角过渡，既避免锐边划伤软管，又能提升软管插接后的抱紧力，防止燃气泄漏。本次设计包含两个版本的模型结构，其一为无侧孔的基础封闭款，适用于单路直通供气的基础管路场景；其二为分叉臂带侧孔的扩展款，可在侧孔位置加装小型检测接头或支路引气结构，满足多支路供气、压力检测等拓展使用需求。材质渲染阶段采用黄铜金属材质，调整材质的粗糙度参数至0.15，反射率设置为0.7，还原黄铜构件抛光后的暖金色金属质感，同时在环形凸台的边缘位置添加细微的磨损做旧效果，模拟实际五金配件生产后的真实表面状态。结构设计上重点考量流体流通特性，Y型分叉处采用大圆角过渡结构，避免直角流道造成的气体阻力增大问题，让燃气在分流过程中保持顺畅的流通状态，减少压力损耗。建模过程中对所有配合面做公差预留设计，接口的外径尺寸按照通用燃气软管的内径公差做适配调整，保证模型可直接对接后续的3D打印验证、模具开模生产等环节，无需二次调整尺寸。渲染输出时采用渐变灰色背景，搭配顶侧45度的柔光光源，突出黄铜材质的金属光泽与结构的立体感，将竹节结构的层次感、Y型分叉的流畅线条清晰呈现，完整展示该煤气分流阀的外观特征与结构细节。
