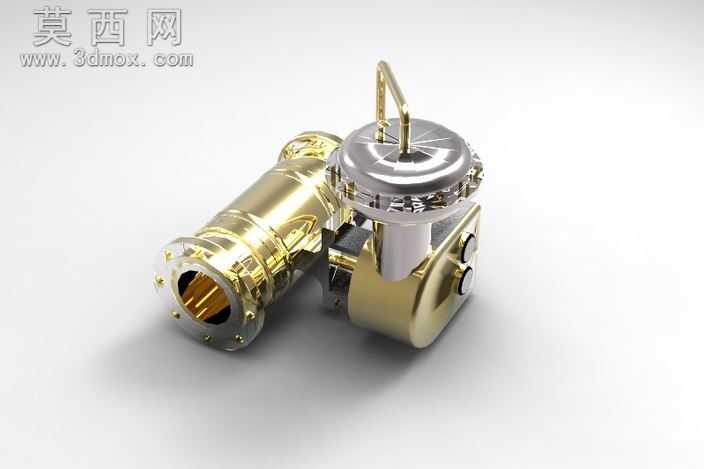

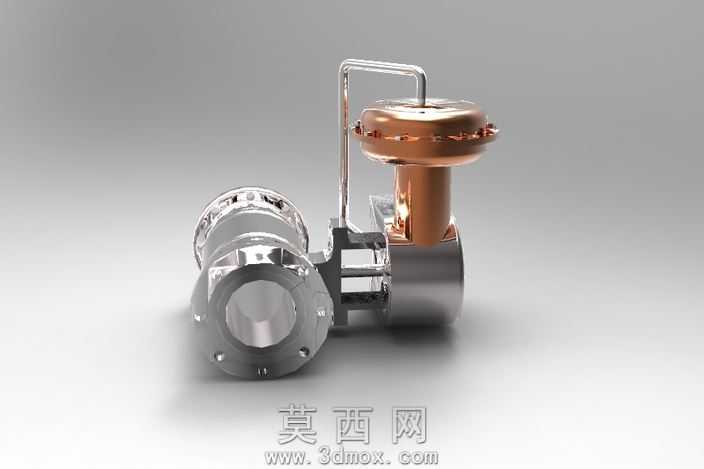

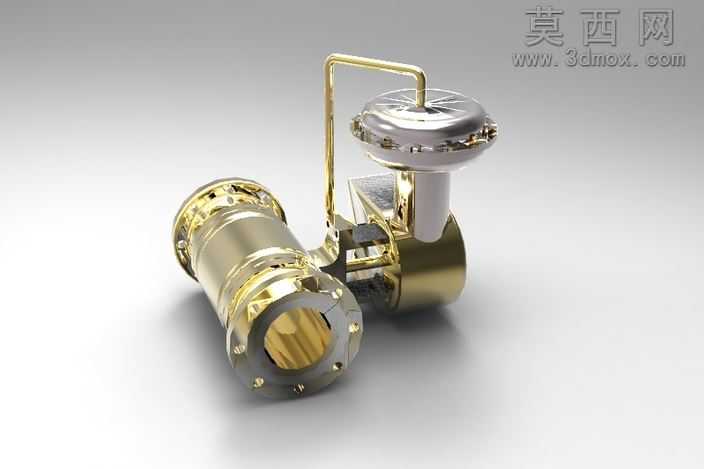

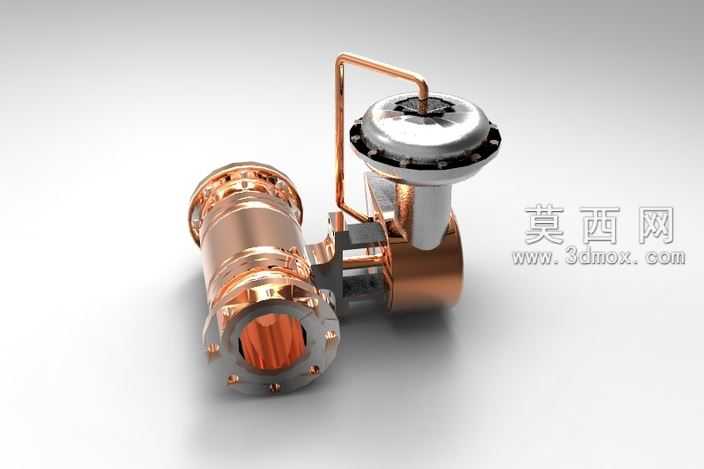

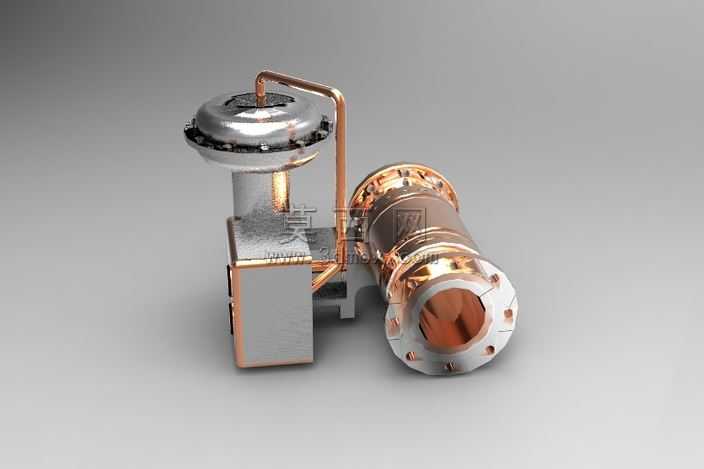

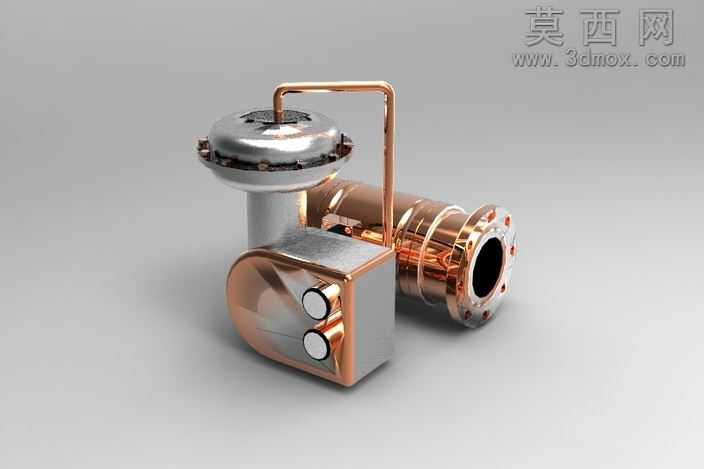

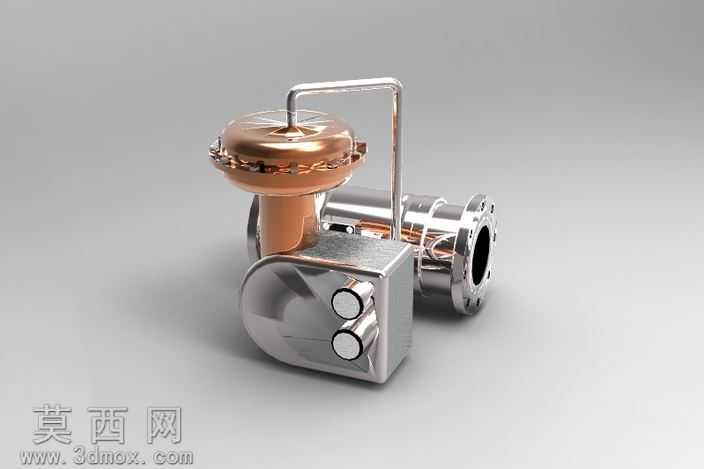

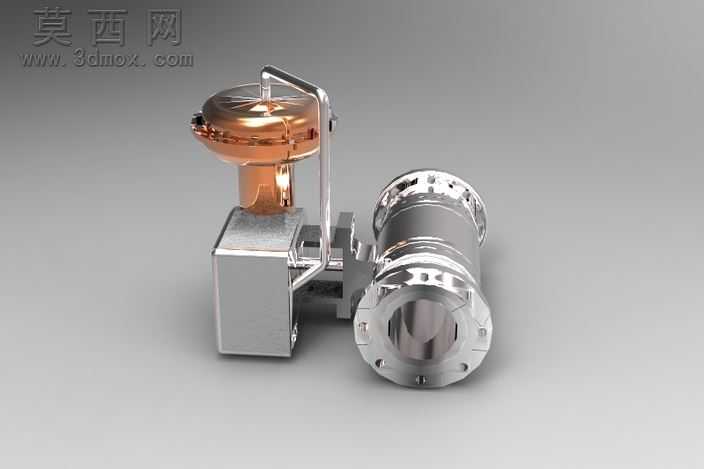

费希尔气动薄膜式调节阀三维建模作品

本作品为费希尔品牌气动薄膜调节阀的高精度三维建模成果，建模过程严格遵循工业阀门的真实设计规范，从结构拆解到细节还原均经过多轮校准。建模阶段首先梳理调节阀的核心组成模块，分为顶部气动薄膜执行机构、中部阀杆连接组件、下部阀体与法兰连接端三个核心部分，针对执行机构的波纹膜头外壳，采用曲面放样结合圆角过渡的建模方式，还原其冲压成型的金属壳体轮廓，顶部的手动操作提手通过扫掠命令生成弯管形态，精准还原金属管材弯折后的流畅弧度。中部的阀杆定位支架采用实体拉伸结合切除命令制作，还原支架上的安装定位孔与加强筋结构，确保支架与上下组件的装配位置完全匹配，阀杆部分采用圆柱拉伸制作，还原其细长杆状的精密传动结构。下部阀体部分重点还原流道的内部曲面，通过旋转凸台命令构建阀体的主流道腔体，法兰端的螺栓孔采用圆周阵列命令均匀排布，法兰端面的密封槽结构通过精确的尺寸切除实现，完全符合工业管道法兰的连接标准。材质渲染阶段针对不同部件的工业属性进行区分设置，执行机构的膜头外壳采用抛光黄铜材质，调整金属粗糙度参数还原黄铜件的温润金属光泽，阀体与法兰部分采用316不锈钢材质，添加细微的磨砂纹理还原工业铸造不锈钢的哑光质感，阀杆部分采用高光镀铬材质，突出精密传动部件的光滑表面特性，支架部分采用铸铁喷塑材质，设置低反光的深灰质感还原工业结构件的表面处理效果。渲染场景采用柔和的影棚布光，主光源从侧上方打亮阀体的金属曲面，辅助光源补全暗部细节，添加柔和的地面阴影增强模型的立体感，整体渲染效果贴近工业产品宣传级的视觉表现。设计过程中重点考量了阀门各部件的装配逻辑，确保执行机构的行程与阀杆的升降行程匹配，法兰连接尺寸符合通用管道安装标准，模型可直接用于工业阀门的产品展示、安装培训课件制作以及流体管路系统的装配模拟场景，所有结构细节均参考费希尔同类型调节阀的公开技术参数进行还原，无结构失真或比例失调问题，曲面过渡顺滑无破面，实体特征无冗余几何，可兼容主流三维软件的格式转换需求。
