框架式实验力学模拟装置结构设计

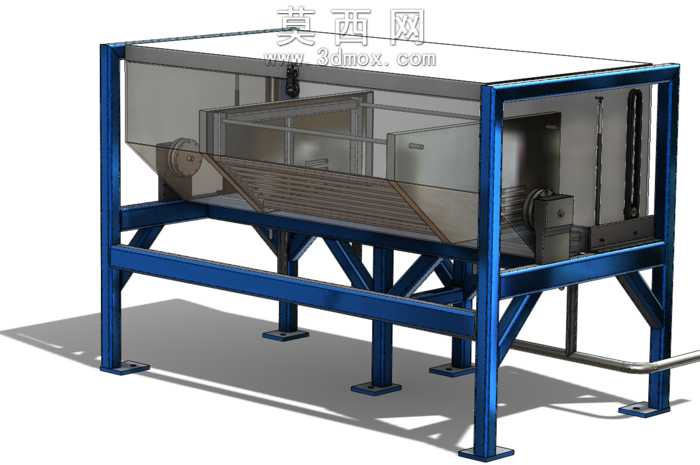

本作品为面向力学实验与模拟场景设计的框架式实验装置三维模型，建模过程严格遵循机械设计规范，先以基准面定位搭建整体空间坐标系，自下而上完成各零部件的参数化建模：首先构建底部支撑机架，采用标准型钢截面轮廓通过拉伸、切除特征生成支腿与横纵斜撑结构，所有焊接连接部位均做了贴合的焊缝特征模拟，还原焊接机架的真实连接形态；机架底部设计带安装孔的方形地脚板，预留设备固定的安装位，保障装置放置与运行的稳定性。中部主体腔体采用半封闭结构设计，外侧为透明防护围板，建模时通过薄壁特征生成围板结构，赋予半透明亚克力材质，既可以直观观察内部机构的运行状态，也能起到实验过程的安全防护作用；腔体下部设计倾斜式料斗结构，通过多面放样特征生成流畅的倾斜导料面，可适配实验过程中物料的导流、收集需求，料斗与机架的连接部位做了加强筋结构设计，避免长期受力出现结构变形。腔体两侧设计传动安装位，建模时还原了带轮、轴承座、传动轴的装配关系，所有配合面均按照机械装配公差做了间隙预留，可直观展示动力输入到内部执行机构的传动路径；腔体内部设置可活动的隔挡与导流组件，通过线性阵列、镜像特征完成规整的栅格结构制作，可模拟不同工况下的物料筛分、力学加载实验场景。渲染阶段采用写实材质系统，为机架赋予蓝色金属漆材质，调整金属度与粗糙度参数还原工业漆面的哑光质感，透明围板调整折射率与透光参数模拟真实亚克力的光学效果，金属传动部件赋予抛光钢材质，添加细微的表面划痕纹理提升真实感；场景采用三点布光方案，主光源从斜上方投射形成柔和的结构阴影，辅助光源补光暗部细节，环境光采用HDRI工业环境贴图，让金属材质的反射更贴近真实车间环境，整体渲染效果清晰展示装置的结构层次与装配关系。设计过程中围绕实验模拟的核心需求，兼顾结构刚性与观察便利性，所有受力部位均通过力学模拟思路做了结构加强，整体装配无干涉，可直接用于实验装置的方案展示、结构优化参考，也可作为同类工业实验设备的设计模板使用。
