带滑动载台的直线导轨输送模组结构设计

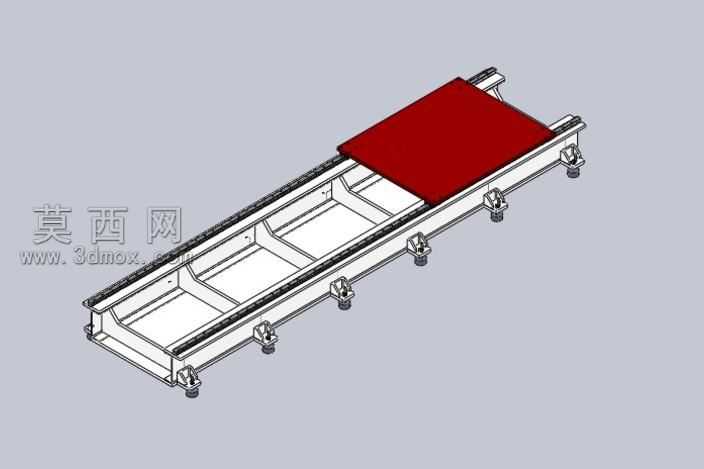

本作品为直线滑动输送模组的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处结构细节都做了精准还原。整体结构以长条形槽式型材作为主体承载基座，基座两侧沿长度方向平行布置线性导轨副，导轨通过沉头螺栓与基座实现刚性连接，保证导轨安装的直线度与平行度，为滑动载台提供平稳的直线运动导向。滑动载台采用平板式结构设计，台面设置为醒目的红色哑光材质，与银灰色金属质感的基座、导轨形成清晰的视觉区分，载台底部通过滑块与两侧导轨配合，可沿导轨方向实现顺畅的往复直线运动。基座底部沿长度方向均匀布置多组可调式支撑脚座，每个脚座都带有高度调节螺栓结构，可在安装时对模组整体水平度进行微调，适配不同的安装基面，保证模组运行的平稳性。建模过程中对各零部件的装配关系做了完整定义，导轨与滑块的配合、支撑脚与基座的连接、载台与滑块的固定都按照实际装配逻辑添加了对应的配合约束，可直接用于装配干涉检查与运动仿真。材质渲染方面，基座、导轨、滑块、支撑脚等金属零部件采用喷砂阳极氧化铝的金属材质，还原工业铝型材与机加工金属件的真实质感，载台台面采用磨砂红色涂层材质，突出载台的承载区域，整体渲染效果清晰明了，可直观展示模组的结构组成与运动形式。设计思路上，该模组主打轻量化直线输送场景，槽式基座在保证结构刚性的同时有效降低了整体重量，均匀分布的支撑脚可分散承载重量，避免长基座出现中部下挠变形，双导轨的布置形式可承受一定的偏载力矩，适配多种轻载直线输送、工位滑动移位的应用场景，模型结构完整，无缺失特征，可直接用于工程参考、方案演示或二次结构优化。
