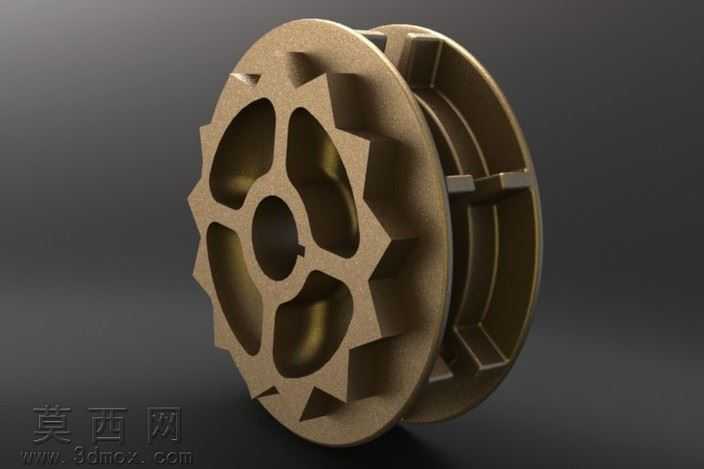

本作品为棘轮式机械传动轮的三维设计成果,整体采用SolidWorks完成全参数化建模,建模过程中严格遵循机械加工的工艺逻辑,对零件的每一处结构尺寸都做了公差适配预留,确保后续导出工程图后可直接对接生产加工环节。从结构设计来看,该传动轮采用双轮盘同轴拼接的整体架构,外缘设计有均匀分布的棘齿结构,齿形经过反复参数调整,齿顶角、齿根圆角都做了应力分散优化,能够在啮合传动过程中均匀承受载荷,避免应力集中导致的齿部崩损问题。轮盘内侧设计有五个对称分布的镂空减重腔,腔体边缘全部做了圆弧过渡处理,在保证整体结构强度、刚性满足传动需求的前提下,最大限度降低了零件自身重量,减少传动过程中的转动惯量,提升传动响应效率。中心轴孔位置设计有定位卡槽结构,可与传动轴实现周向固定,避免传动过程中出现轮轴相对滑动的问题,轮盘内侧还设置有径向加强筋结构,连接中心轴座与外缘轮圈,进一步提升轮盘的抗扭、抗弯折性能。渲染环节采用金属磨砂黄铜材质,还原金属机加工零件的真实质感,材质参数调整过程中,对金属粗糙度、反射率、环境光遮蔽参数都做了精细化调试,渲染出的效果能够清晰展现零件的表面加工纹理、结构棱线与腔体的空间层次,直观呈现零件的立体结构特征。设计思路上,该零件最初定位为模具配套的传动索具构件,设计过程中充分考量了模具开合传动、索具止逆锁定的实际使用场景,棘齿的齿距、齿高参数都匹配对应规格的棘爪尺寸,可实现单向传动、反向锁止的功能,能够适配小型模具的定距开合、轻型索具的单向拉紧作业需求。建模过程中对零件的装配间隙做了模拟验证,确保该传动轮与配套棘爪、轴件装配时不会出现卡滞、间隙过大的问题,所有结构都避免了注塑、机加工过程中容易出现的倒扣、薄壁厚差过大等工艺缺陷,既可以作为机械原理教学的演示模型,也可以经过参数调整后直接投入实际生产使用,适配小型自动化设备、工装夹具的传动止逆需求。
- 全部评论(0)
- 模板大小 4.2 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2010,STL,其它,
- 软件分类 通用机械零部件
