长距离皮带托辊输送线结构设计

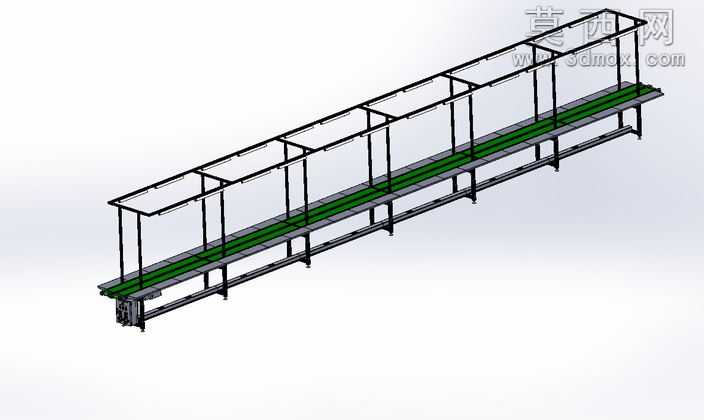

本作品为长距离托辊式皮带输送设备的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备的每一处结构细节都做了完整还原，未做冗余的结构简化，可直接用于生产参考与结构校核。整体设备长度为12000mm，采用落地式支腿搭配上部防护框架的双层结构设计，下部为输送主体结构，上部为可选装的防护围挡安装框架，可适配不同生产场景的安全防护、防尘罩加装需求。建模过程中，首先完成输送线主体的中心线布局，以铝型材通用规格为基准搭建机架的主体框架，支腿部分采用等间距排布设计，每处支腿都设置了底部安装固定板与横向加强筋，保障长距离机架的整体结构刚性，避免长跨度输送过程中出现机架形变、皮带跑偏的问题。输送面部分采用标准槽型托辊组排布，建模时对托辊的辊筒、转轴、安装支座都做了独立零件建模，托辊间距按照散料输送的通用设计规范设置，保障皮带在承重状态下的下垂量处于合理区间，降低输送过程中的运行阻力与皮带磨损。皮带部分采用柔性材质模拟，渲染时赋予哑光深绿色橡胶材质，还原工业皮带的真实质感，机架部分采用哑光黑色金属材质，区分不同结构部件的材质属性，渲染效果清晰展现设备的整体结构层次。设计过程中充分考虑了设备的装配合理性，所有连接部位都预留了标准紧固件的安装位置，驱动端设置在设备的端部，预留了电机与减速装置的安装位，可根据实际输送需求适配不同功率的驱动组件。上部防护框架采用与下部机架同规格的型材搭建，通过角件与下部机架连接，整体结构模块化程度高，可根据实际使用需求调整框架高度，或是加装挡板、照明、传感器等附加组件。建模时对所有零件都做了装配约束验证，确保各运动部件不存在干涉问题，托辊可绕自身转轴自由转动，皮带可沿输送方向完成模拟运动，整体模型结构完整，参数清晰，可直接用于工程出图、方案展示或是后续的有限元结构分析，为长距离皮带输送设备的设计与优化提供可靠的三维参考。
