AlfaT33车辆行走轴框架结构三维设计

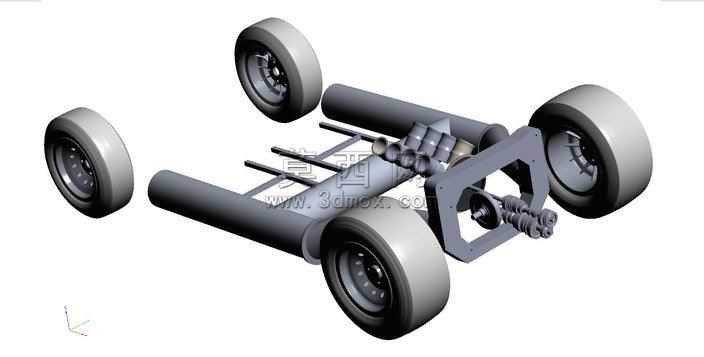

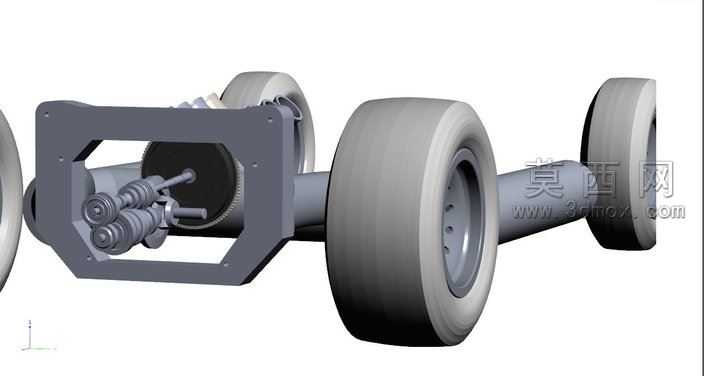

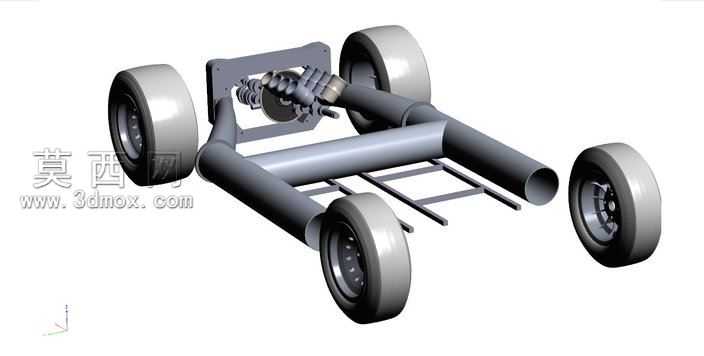

本作品为车辆行走轴带安装框架的三维建模设计，建模过程中严格遵循机械装配的尺寸配合逻辑，先完成核心传动轴的基准建模，以轴体的中心轴线为全局装配基准，依次完成两端轮毂、轮胎的装配定位，保证两侧轮组的同轴度误差控制在合理的机械设计公差范围内。框架部分采用一体化框型结构设计，建模时先绘制框架的外轮廓二维草图，通过拉伸特征生成主体框体结构，再对安装孔位、边缘倒角、加强筋位置进行细节特征处理，框体内部预留了传动组件的安装空间，可完整容纳内置的齿轮传动、凸轮联动等机械结构，所有安装孔位的位置、孔径均与内部传动组件、外部轴体的安装尺寸完全匹配，保证虚拟装配时无干涉问题。材质渲染阶段，轮胎部分采用哑光深灰色橡胶材质，调整材质的粗糙度参数模拟真实橡胶的磨砂质感，轮毂与轴体采用金属灰的金属材质，添加适度的反射效果还原金属件的表面光泽，框架部分采用深灰磨砂金属材质，与传动件的亮面金属形成视觉区分，清晰呈现不同部件的材质属性。结构设计上，该轴组采用双侧轮对称布局，框架通过轴套结构与行走轴连接，既可以为内部传动组件提供封闭的防护空间，避免运行过程中杂物侵入传动结构，也可作为上部车体的安装基座，通过框架上预设的安装孔位实现与车体主体的刚性连接，内部传动组件的布局紧凑，在有限的框体空间内完成动力传递的结构排布，兼顾了结构强度与空间利用率。建模过程中对所有活动部件的运动间隙进行了校验，保证轮组转动、传动件运转时不会与框架、相邻部件产生碰撞干涉，整体模型的装配层级清晰，各部件可单独拆分编辑，能够直接用于后续的结构验证、运动仿真或者工程图导出工作，完整还原了该类行走轴带安装框架的真实机械结构与装配逻辑。
