梅赛德斯W28后置测试车底盘车身结构

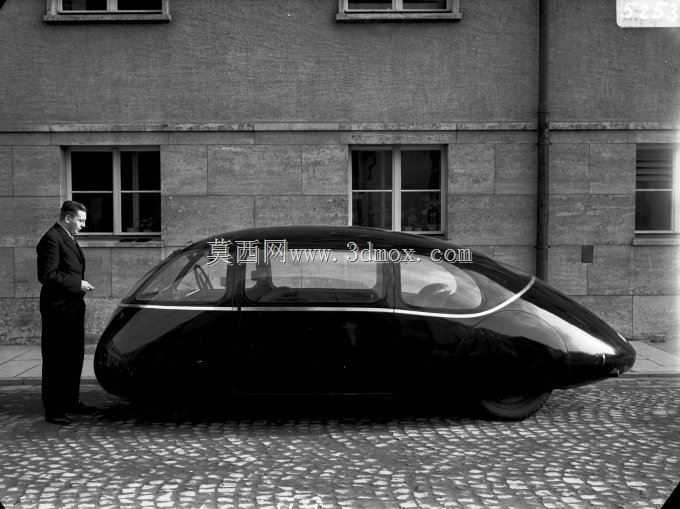

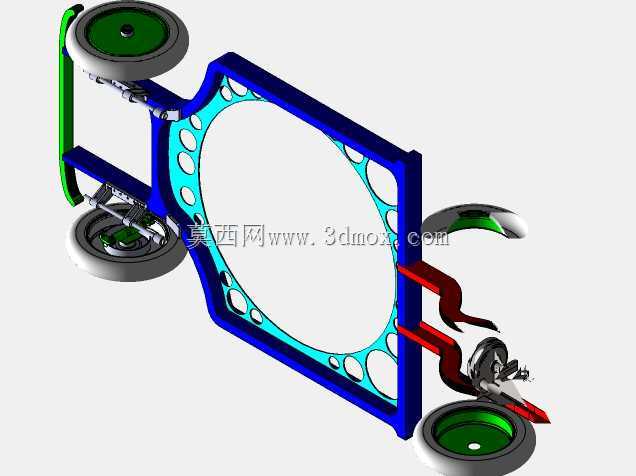

　　该套三维结构围绕后置发动机测试车的底盘承载框架与车身覆盖形态展开，建模时没有把整车外观作为唯一表达重点，而是把底盘纵梁、横梁、轮边安装位、动力舱布置和车身曲面之间的约束关系拆开呈现。底盘部分采用开放式框架思路，前后承载区域通过纵向主梁连接，中部留出较大的贯通空间，便于在测试阶段调整配重、布置线束、燃油管路或测量仪器。框架截面在模型中以规则实体表达，转角处保留装配过渡，能够直观看出载荷从悬架安装点向纵梁传递的路径。

　　后置发动机测试车的核心用途，是在早期方案验证阶段把动力总成、传动路线、冷却与操控系统放到接近真实车身的边界中进行检查。相比只搭建单机台架，整车底盘框架可以暴露更多干涉问题，例如后轮跳动时与车身内板的间隙、传动轴与横梁的避让、维修拆装时工具和部件的运动空间。模型中后部轮区与黄色支架区域对应动力及悬架相关安装位置，前部区域则保留转向和前部载荷传递结构，这种布置使后轴承担主要驱动载荷，前轴负责转向与姿态稳定。

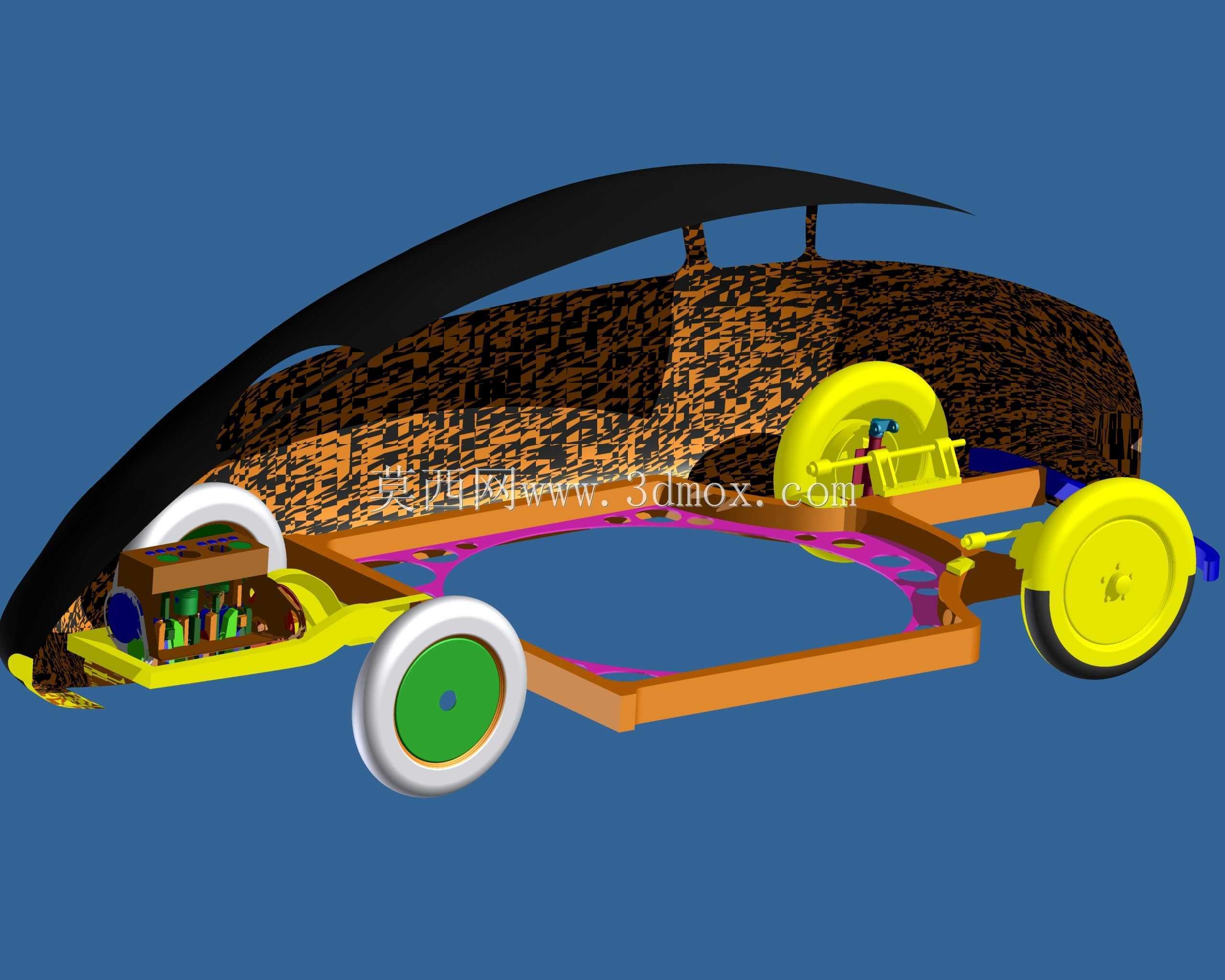

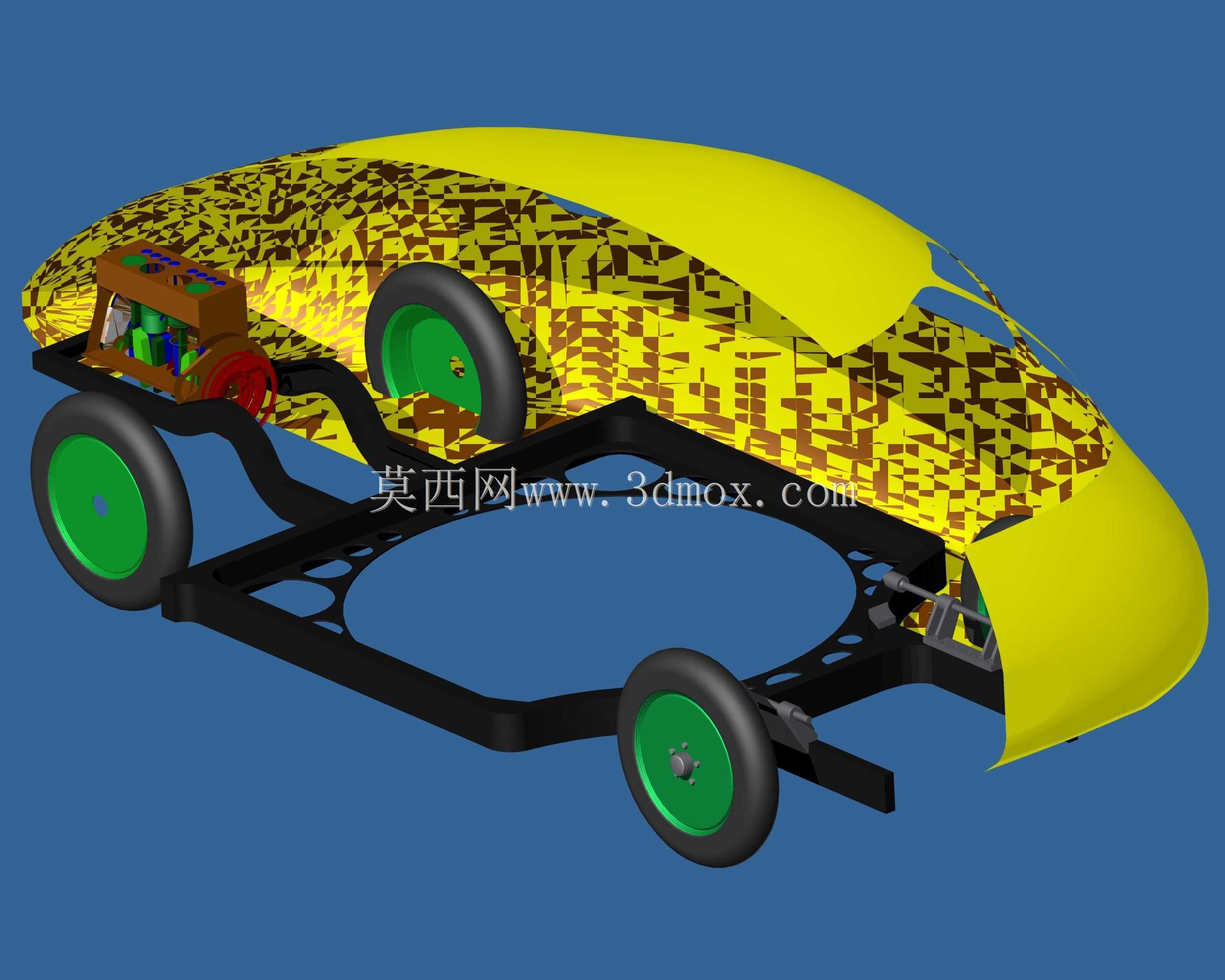

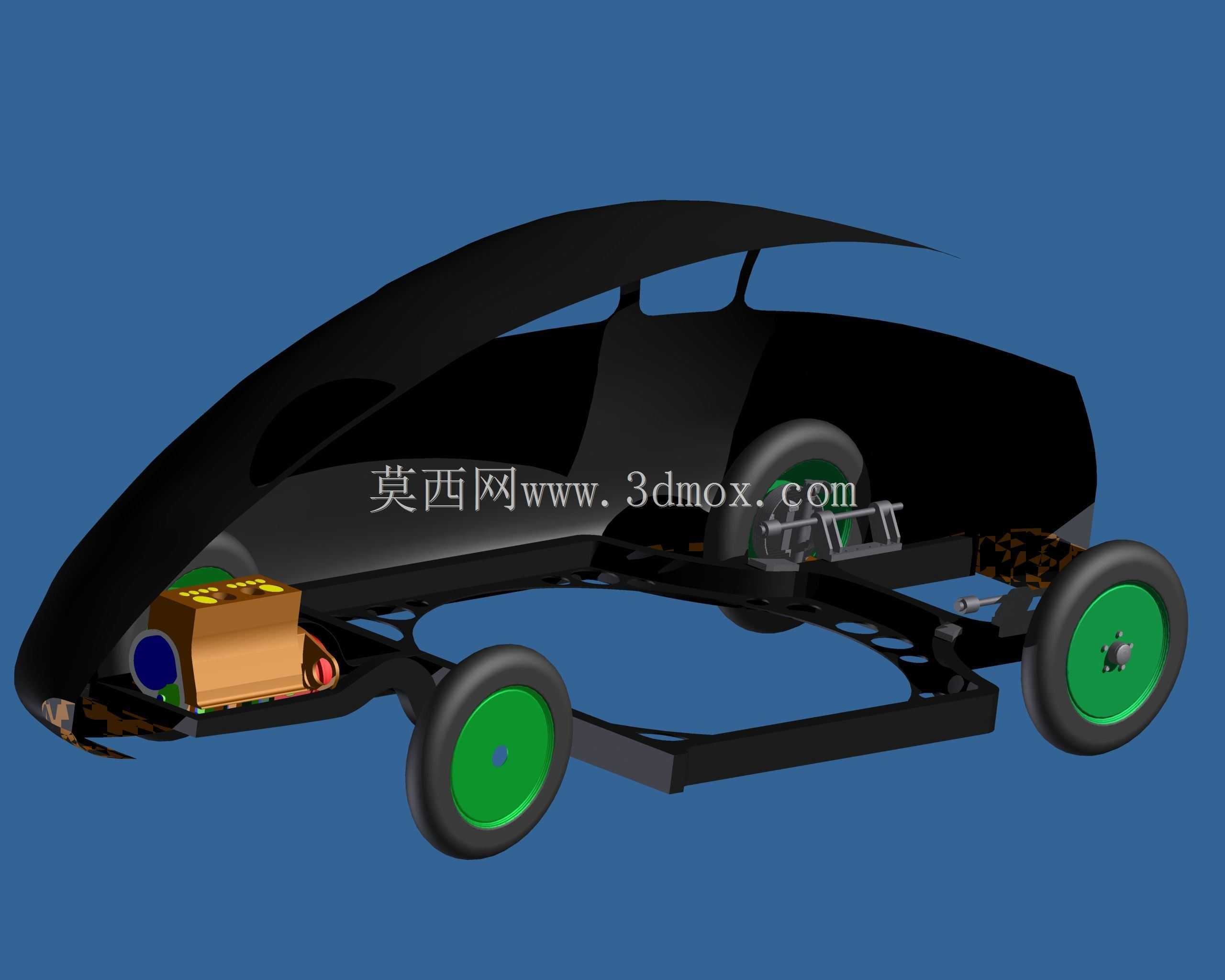

　　车身设计上，外覆件以连续弧形曲面形成低矮流线轮廓，车顶与侧围向后收拢，风挡区域倾斜明显。可视化中车身部分采用剖视或透明化处理，目的不是追求最终渲染质感，而是让内部车架、轮组和部件安装关系同时可见。对于结构设计人员，这种表达方式有助于检查车身内表面与底盘框架的间距：车身蒙皮不能直接压在主梁上，需要通过支架、垫块或焊接节点形成稳定连接；轮罩区域也要考虑轮胎在满载、转向和跳动工况下的包络空间。

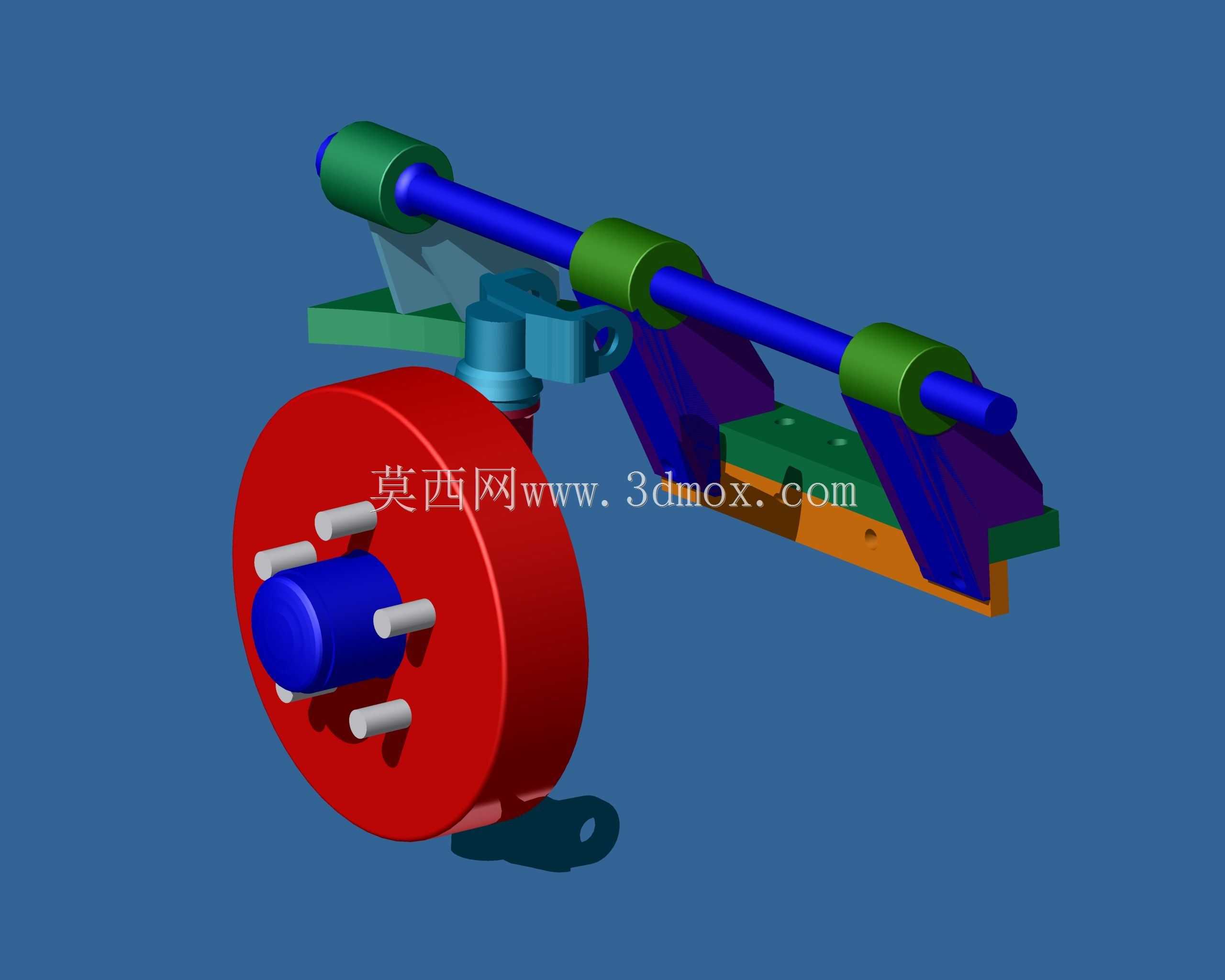

　　四轮总成在模型中承担明确的边界提示作用。轮胎、轮辋、轮毂和制动相关区域按简化实体建立，既保留外径、轮距和接地点位置，又不过度陷入细小零件。前轮偏转向、后轮驱动位的差异通过安装姿态体现，前轴附近需要预留转向拉杆和节臂运动范围，后轴附近则要兼顾半轴、减速器或悬架摆臂的布置。底盘框架离地高度、轮心相对车架的位置、车身最宽处与轮胎外侧的关系，都可以作为后续详细设计的初始校核依据。

　　从安装边界看，车架主梁承担主要连接基准，车身支架、悬架固定点、动力总成托架都应围绕该基准建立坐标。若后续进入工程细化，首先需要确认主梁截面材质与连接方式，再根据轴荷分配校核横梁间距和局部加强板；车身覆盖件则应在外形冻结后拆分出可制造的板件或复合材料件，并在门洞、轮罩、底板接缝处增加连接法兰。测试车往往不会一次定型，因此模型中保留开放框架和可见装配位，有利于快速更换动力模块、调整轴距相关附件或增加传感器支架。

　　在实际研发场景中，这类底盘车身数模可用于布置评审、维修可达性分析、总装顺序验证和展示教学。设计人员能够通过剖切视角判断人员从侧部或底部接近后部动力舱时是否受横梁阻挡，也能评估车身壳体吊装到车架上时定位点是否一致。轮组与底板之间的高度差提示了通过角和离地间隙的初步范围，车身尾部曲面则影响冷却气流和检修开口的位置。整体建模把机械承载、车辆姿态和外观曲面放在同一空间中协调，适合作为后置发动机试验车辆从概念布置走向详细结构设计的三维基础。
