气动喷射冲击扳手结构三维建模作品

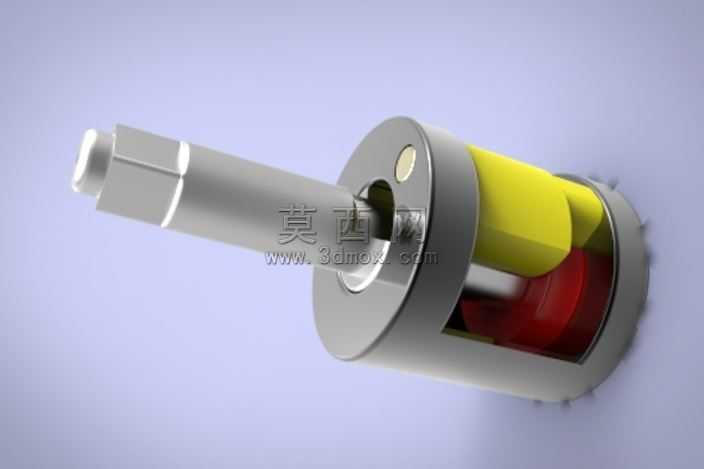

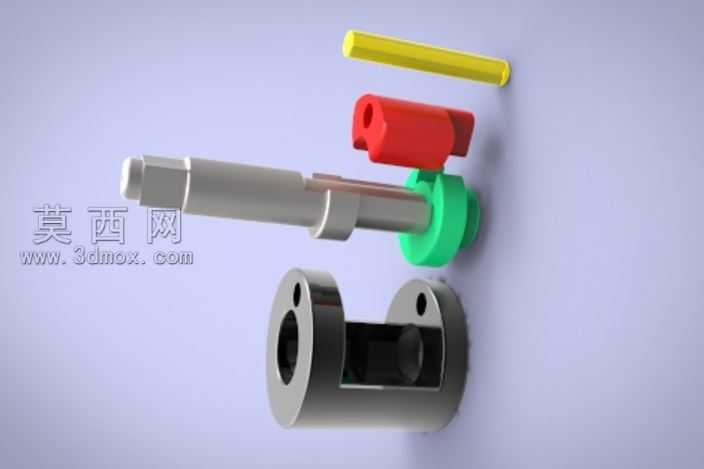

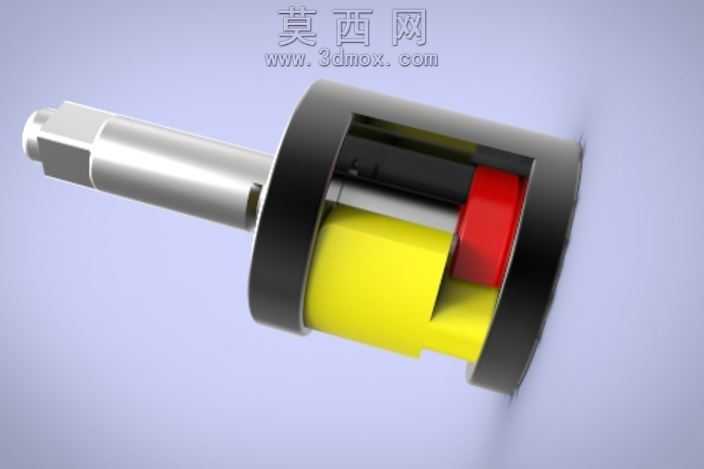

本作品为气动喷射冲击扳手的三维结构建模成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计规范与气动工具的实际工作逻辑，完整还原了该类工具的内部传动与外部作业结构。建模阶段首先从核心动力输出轴入手，精准绘制出端部标准六角驱动头的轮廓特征，通过拉伸、切除等基础特征命令构建出轴身的阶梯结构，保证轴段的同轴度公差符合实际装配要求，同时预留出与内部冲击机构配合的连接位。针对内部核心的冲击传动组件，建模时还原了偏心冲击块、动力传递销的结构形态，通过装配约束还原各部件的运动配合关系，清晰展现气动冲击作业时的动力传递路径，让内部结构的运作逻辑直观可见。外部筒体部分采用薄壁回转特征构建，精准还原筒体上的定位销孔、端盖配合槽等细节，保证各部件装配时的干涉检查全部通过，无结构错位问题。渲染阶段针对不同部件赋予适配的材质属性：金属轴类、筒体、冲击部件赋予磨砂金属材质，调整金属粗糙度、反射率参数还原工业金属的哑光质感，避免过度反光造成的结构细节模糊；内部密封与缓冲部件赋予工程塑料与橡胶材质，通过色彩区分不同功能部件，黄色、红色的功能部件与银灰色金属主体形成清晰视觉区分，让内部结构层次一目了然。渲染场景采用柔和的漫反射光源，多角度打光消除结构死角的阴影，配合浅淡的渐变背景突出模型主体，同时通过剖面展示的呈现方式，将原本封闭在筒体内部的冲击传动结构完整展现，无需拆解即可清晰观察内部各零件的位置与配合关系。设计过程中充分考虑气动扳手的实际作业特性，所有结构尺寸均参考行业通用的气动冲击扳手参数设定，保证模型的结构合理性与工程参考价值，既可以作为气动工具结构教学的演示素材，也可为同类工具的结构优化设计提供三维参考依据，完整呈现了气动喷射冲击扳手从外部作业端到内部动力冲击端的全部结构细节。
