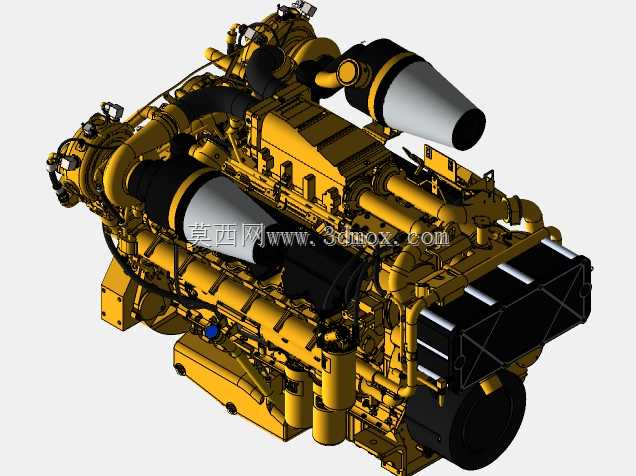

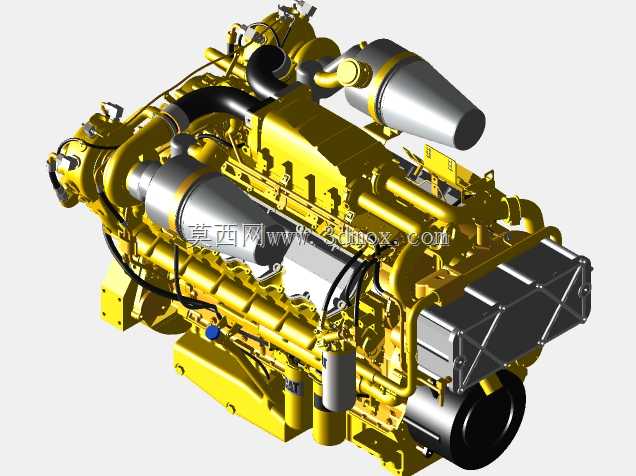

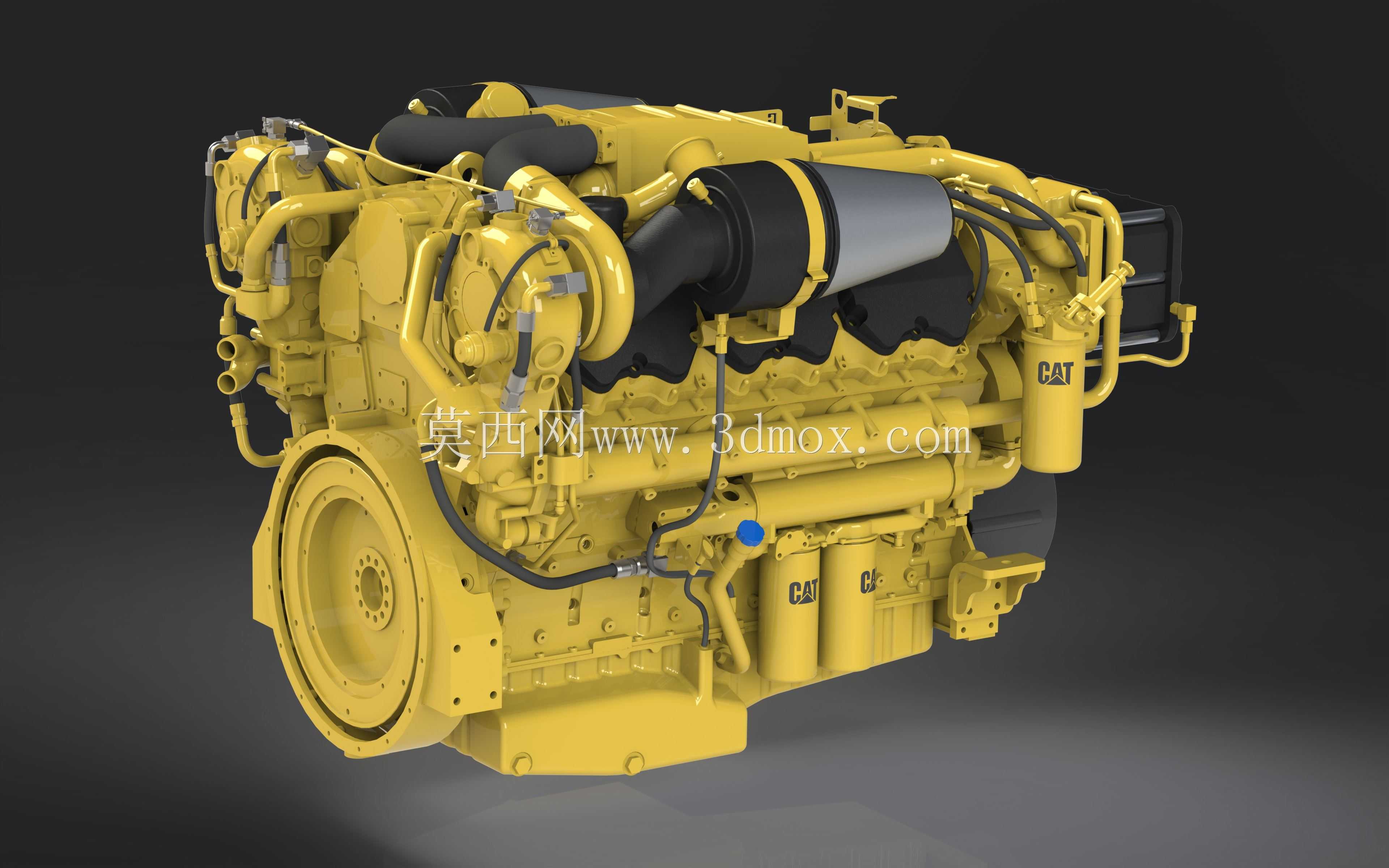

卡特彼勒C32 ACERT工业柴油动力装置

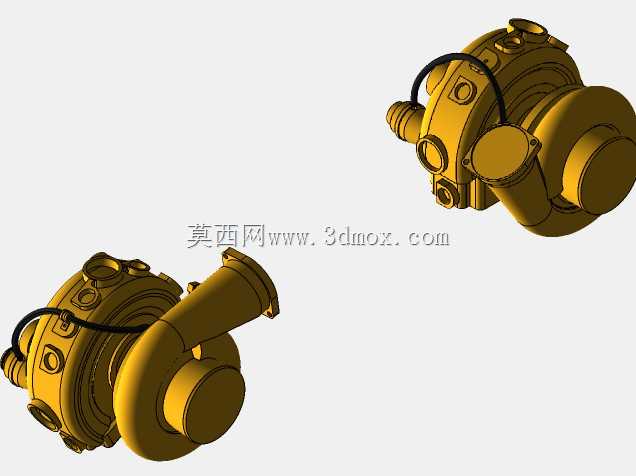

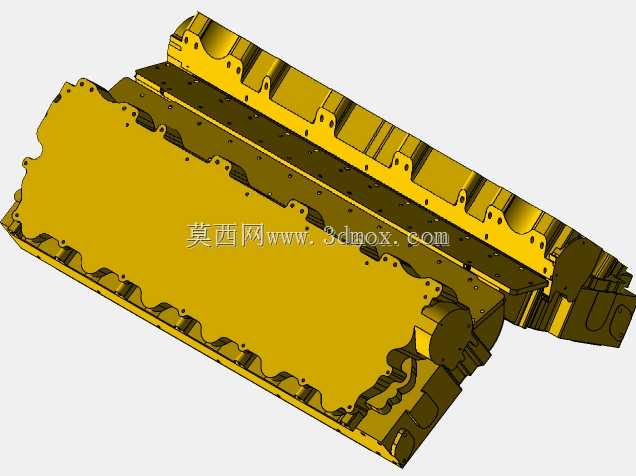

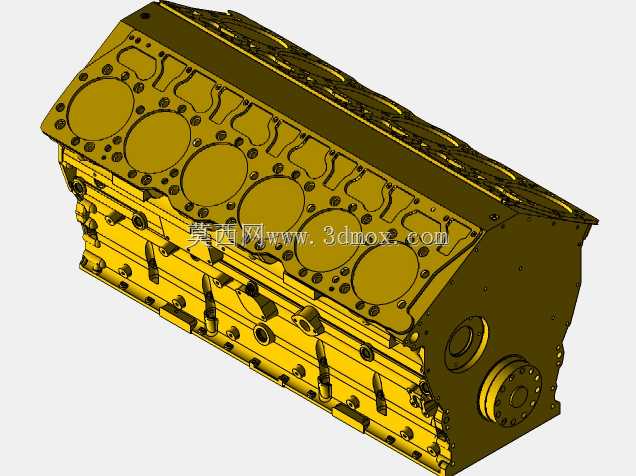

　　适配极端工况下的动力需求。功能特性层面，该机型采用ACERT燃烧优化技术，通过优化喷油正时、进气涡流配比、缸内燃烧压力曲线，在保证大扭矩输出的同时降低缸内爆震风险，每缸采用四气门配气结构，进排气效率较两气门结构提升22%以上，双侧布置的废气涡轮增压器带有废气旁通阀，在低转速区间即可建立足够的增压压力，保证1200rpm转速下即可输出90%以上的最大扭矩，避免重载工况下的动力迟滞问题；机体采用高强度合金铸铁一体铸造成型，主轴承盖采用横向螺栓+纵向螺栓的交叉紧固结构，可承受缸内最高200bar以上的燃烧压力，湿式气缸套采用离心铸造工艺，内壁经过珩磨处理形成网状储油纹路，降低活塞环与缸壁的摩擦损耗，延长大修间隔时长；这款大排量V型柴油动力装置，核心服务于矿山采掘设备、大型工程起重机械、油气田压裂机组、重型船舶主辅动力、固定式应急发电站这类对动力输出持续性、负载抗冲击性要求极高的工业场景，这类场景普遍存在作业环境粉尘浓度高、环境温度跨度大、负载波动幅度强、连续作业时长超千小时的特点，对动力核心的可靠性要求远高于普通道路用动力单元。从实际用途来看，该动力单元可直接作为100吨级以上矿用自卸车的主驱动力，也可适配大型履带式推土机、轮式装载机的动力舱，在船舶领域可作为近海作业拖轮、工程船舶的主推主机，在固定电站场景下可匹配高压发电机组作为数据中心、矿山营地的主备用电源，能够在海拔4000米以下的非增压补氧环境下保持额定功率输出，

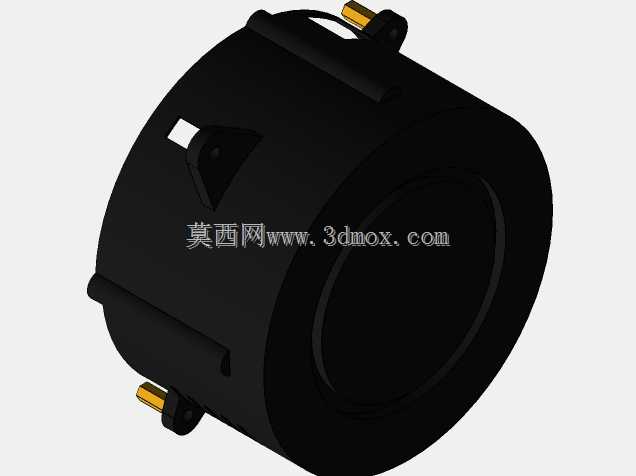

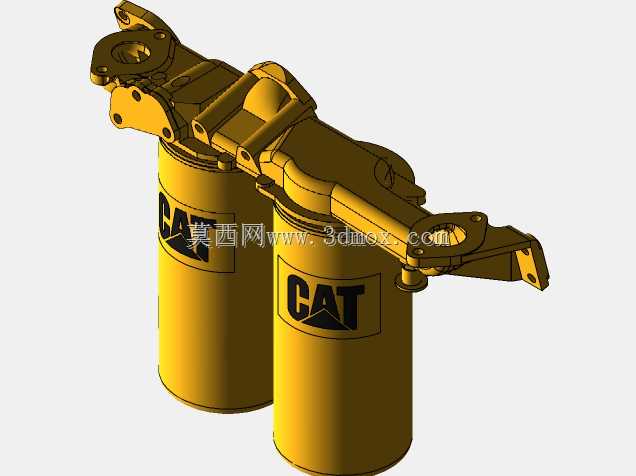

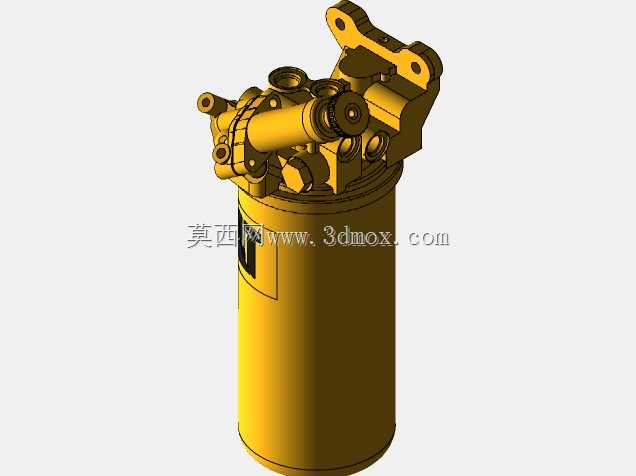

　　润滑系统采用双级机油泵设计，在设备大角度倾斜作业时仍能保证各摩擦副的机油供给压力，避免倾斜工况下的吸空烧瓦问题，冷却系统采用分体式水冷循环，缸体缸盖采用独立冷却回路，冷机状态下缸盖回路快速升温降低热负荷，缸体回路保持较低温度控制机油温度，热机状态下双回路连通保证整体温度均匀，避免热应力集中导致的缸盖开裂问题。设计思路上，该机型优先考虑极端工况下的可维护性与结构可靠性，所有燃油滤清器、机油滤清器、油水分离器均布置在发动机同侧的维护面，站在设备侧方即可完成三滤的更换操作，无需拆解周边覆盖件；高压燃油油管采用双层防护结构，外层为金属护套，避免油管破裂后燃油飞溅到高温排气歧管引发火情；起动机、发电机这类电气元件均采用IP67以上防护等级，

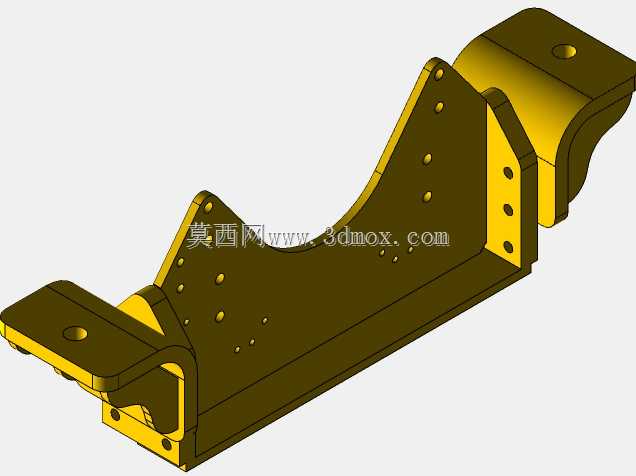

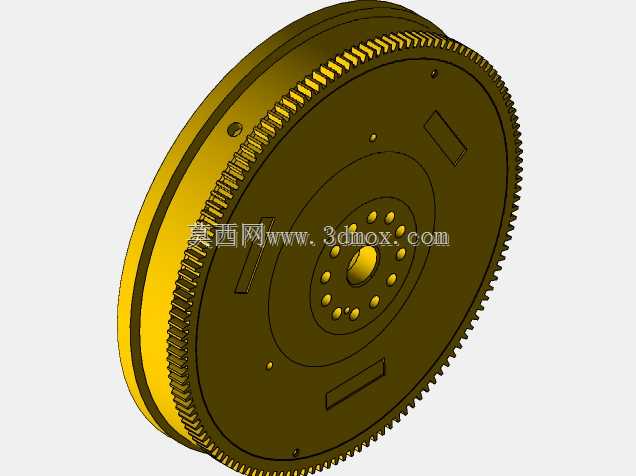

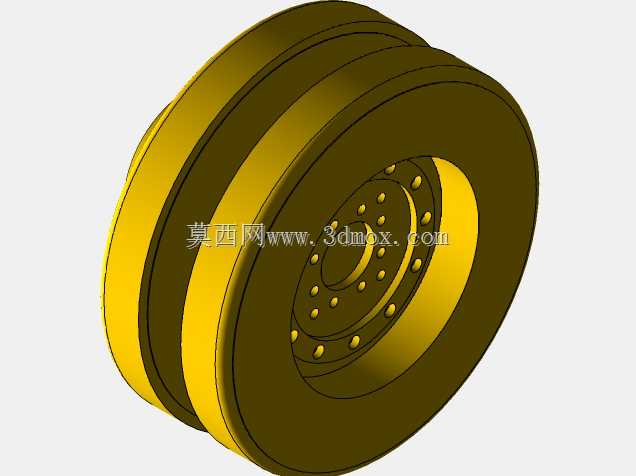

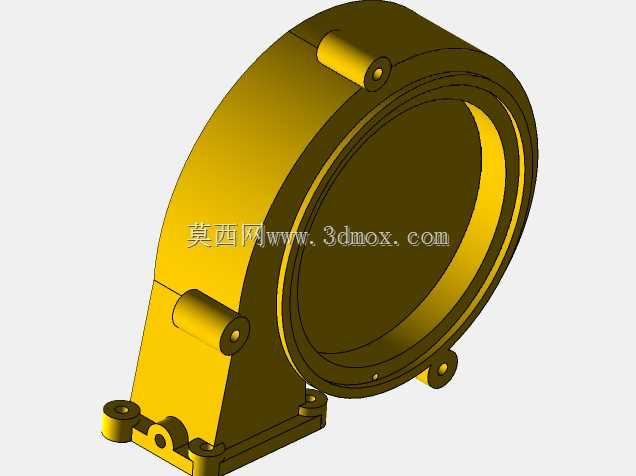

　　可承受高压水枪冲洗与暴雨环境下的作业需求，所有外接传感器均采用快插式接头，维护更换时无需做密封处理即可直接插拔，降低现场维护的操作难度；飞轮壳采用SAE标准1号连接尺寸，可匹配同规格的液力变矩器、离合器、发电机法兰，无需额外制作转接法兰即可适配不同终端设备的安装需求，降低主机厂的配套适配成本。外形尺寸与安装边界方面，该机型为12缸V型60度夹角布置，整机长度约2.1米，宽度约1.3米，高度约1.6米，干重约3.2吨，安装时需预留至少0.8米的侧方维护空间，用于日常检查油液、更换滤芯、调整气门间隙；动力输出端飞轮的同轴度公差需控制在0.1mm以内，避免输出轴长期承受径向力导致的曲轴断裂问题；安装机脚采用四点式减震布置，

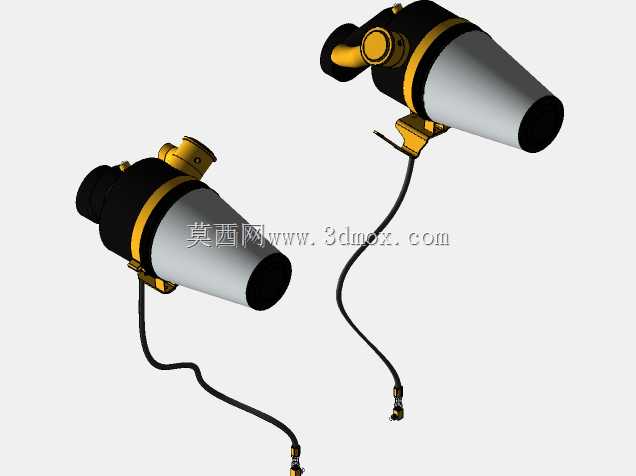

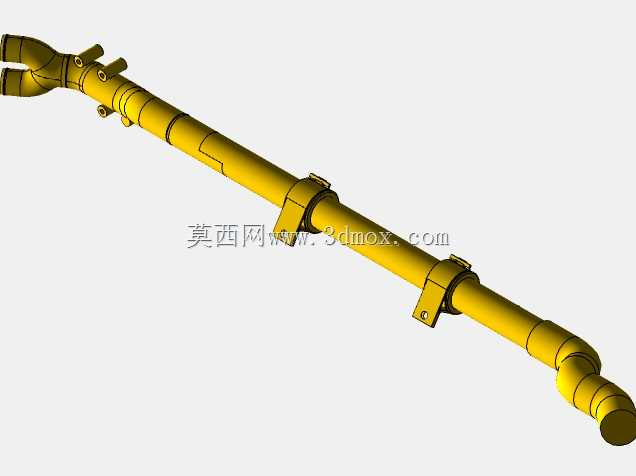

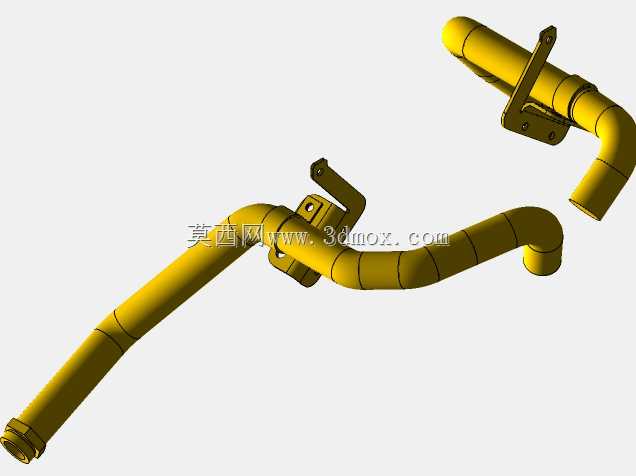

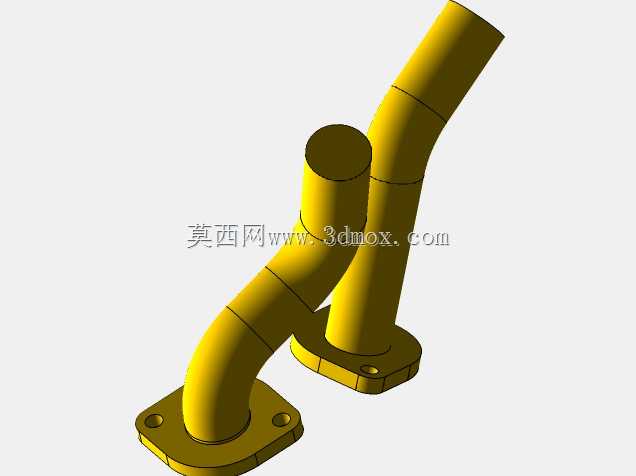

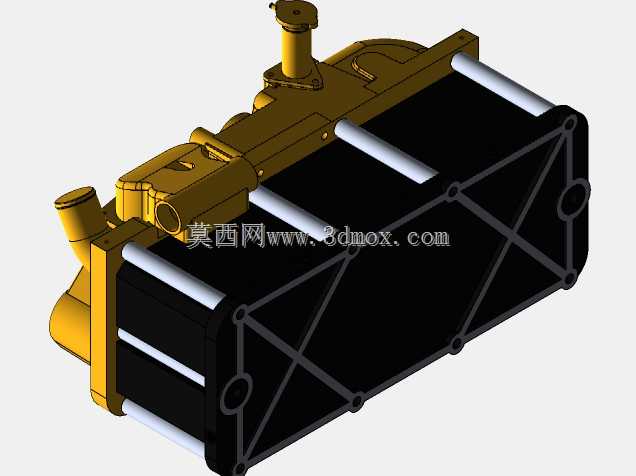

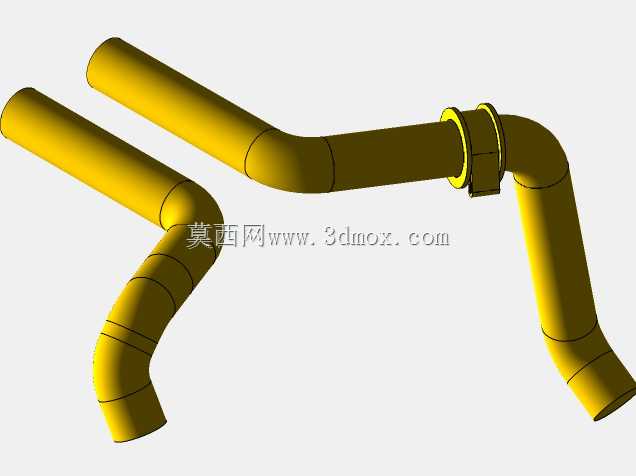

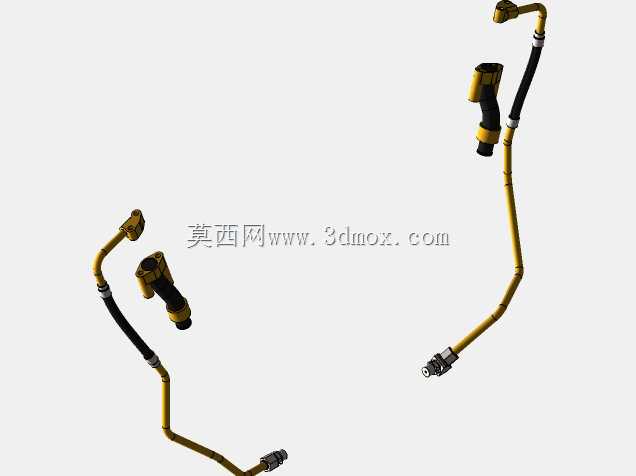

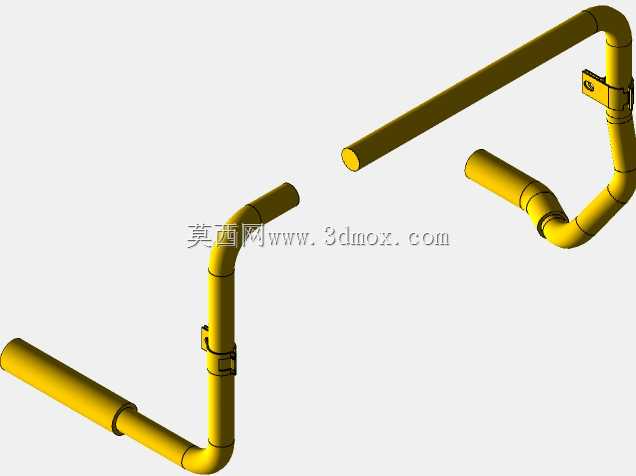

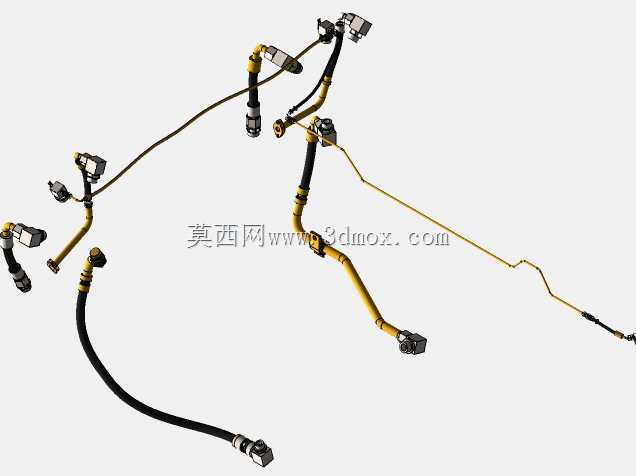

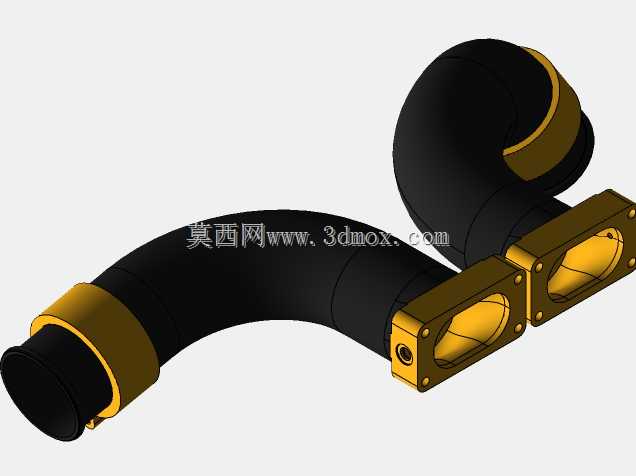

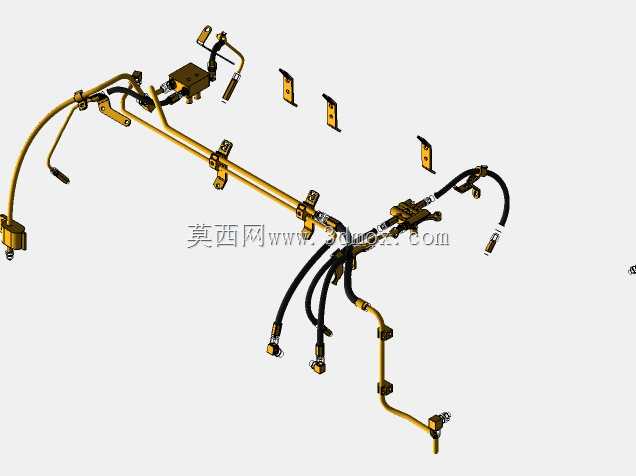

　　前机脚位于缸体两侧前端，后机脚位于飞轮壳两侧，减震垫需根据终端设备的震动频率匹配硬度，避免动力输出时的共振传导至机架；进气接口位于发动机顶部中冷器侧方，需保证进气阻力小于3.5kPa，排气接口位于两侧涡轮增压器出口，需保证排气背压小于10kPa，否则会导致动力输出下降、排温过高的问题；燃油进油接口需保证供油压力在30-50kPa之间，回油阻力小于20kPa，避免燃油系统气阻导致的转速波动问题。建模过程中针对原始模型的几何错误做了系统性修正，所有安装面、配合面的几何公差均按照实际工程要求做了面修复，消除了原始模型中存在的破面、重叠面、非流形几何问题，所有管路、线束的走向均按照实车布置还原，可直接用于动力舱的布局干涉检查、安装工艺模拟、维护操作空间校核，也可用于维修培训的可视化演示素材，帮助现场维护人员快速熟悉设备结构与操作点位。
