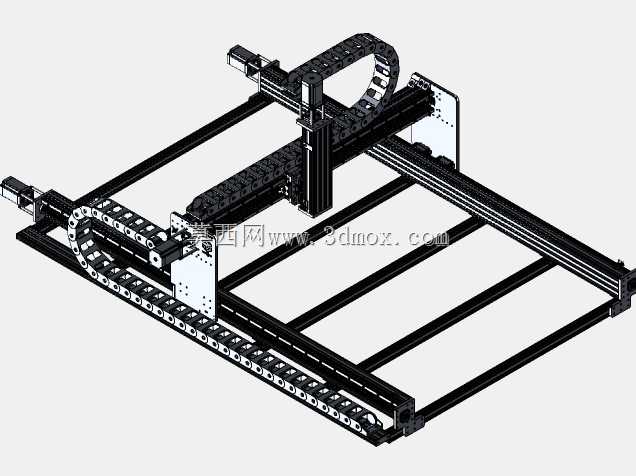

1000×1500行程数控铣床全套机械套件结构

　　这套机械套件对应中小规格龙门式数控铣床的完整机械组成，适配加工幅面1000mm×1500mm的加工场景，可覆盖非金属板材、软金属板材的铣削、钻孔、雕刻类加工需求，常见于小型加工门店、个人DIY加工工坊、职业院校数控实训场景，也可作为小型自动化生产线的定制加工工位载体，完成小批量零件的柔性加工工序。整套结构的设计围绕加工稳定性与装配便捷性展开，所有部件的尺寸匹配经过实际装配验证，避免了常规开源模型常见的干涉、安装位错位问题。从结构组成来看，套件包含线缆拖曳链组件，拖链的弯曲半径适配机床全行程移动时的线缆弯折需求，可对动力线缆、信号线缆形成全程防护，避免加工过程中切削碎屑、切削液对线束造成磨损，同时规整走线布局，

　　防止线束随移动部件拉扯出现松脱故障。配套的Nema23规格步进电机，安装位尺寸完全符合对应法兰标准，可直接与丝杠传动座、同步轮传动组件对接，无需额外加工转接板，电机座的安装面预留了定位销孔，可保证电机输出轴与传动部件的同轴度，降低传动过程中的振动与噪音。主轴部分采用带80mm安装支架的2.2kW主轴配置，支架的夹持孔与主轴外径采用过渡配合设计，安装时无需额外衬套即可保证夹持牢固，支架上的固定螺栓孔位对称分布，可平衡主轴高速运转时的径向跳动，支架底部与滑台的连接面设计了定位凸台，可快速完成主轴的垂直度校准，减少装配时的调试工作量。整套结构的外壳、工作台、弃土板等防护与承载部件，均按照实际加工时的受力情况做了加强设计，

　　工作台面采用T型槽布局，可适配通用夹具的安装需求，T型槽的间距与深度符合常规小型数控铣床的通用标准，用户可直接采购标准压板、平口钳等夹具完成装夹，无需定制专用夹具。弃土板设置在工作台下方，倾斜角度设计为15度，可让加工产生的碎屑依靠自重滑落至排屑区域，避免碎屑堆积在传动部件附近造成卡滞，同时也方便日常清理维护。外壳部分采用半封闭结构，既可以阻挡加工过程中碎屑飞溅，又预留了操作与观察开口，方便操作人员上下料、观察加工状态，外壳的拼接处采用折边咬合设计，无需额外焊接即可保证拼接强度，同时降低装配难度。套件内附带的BOM清单完整覆盖所有标准件与加工件的规格参数，每个部件的建模都参考了实物的实际尺寸，而非仅按照供应商提供的理论参数建模，

　　针对部分供应商样本标注尺寸与实物存在偏差的部件，建模时按照实际测量的装配尺寸做了修正，可直接用于生产加工的图纸输出，避免按理论尺寸加工后出现装配不上的问题。针对传动部分，丝杠的支撑座采用固定端+支撑端的标准配置，固定端配置成对角接触轴承，可承受轴向切削力，支撑端采用深沟球轴承，补偿丝杠热伸长带来的尺寸变化，导轨的安装面预留了刮研余量，用户在实际装配时可根据导轨的直线度要求做精细刮研，保证移动部件的运行精度。所有部件的安装边界都做了干涉检查，在全行程移动范围内，移动部件与固定部件、线缆与结构件之间都预留了足够的安全间隙，不会出现运行过程中的碰撞问题。从安装流程来看，整套结构的装配顺序遵循从下到上的逻辑，先安装床身底座框架，再安装导轨与丝杠传动组件，之后安装滑台与主轴支架，最后安装防护外壳与拖链组件，每个连接部位的螺栓规格都在模型中做了对应匹配，装配人员可按照模型的装配关系快速完成组装，无需反复核对螺栓长度与规格。针对日常维护需求，所有需要定期润滑的部位，比如导轨滑块、丝杠螺母，都预留了注油嘴安装位，可直接安装标准注油嘴，方便日常加注润滑脂，延长传动部件的使用寿命。
