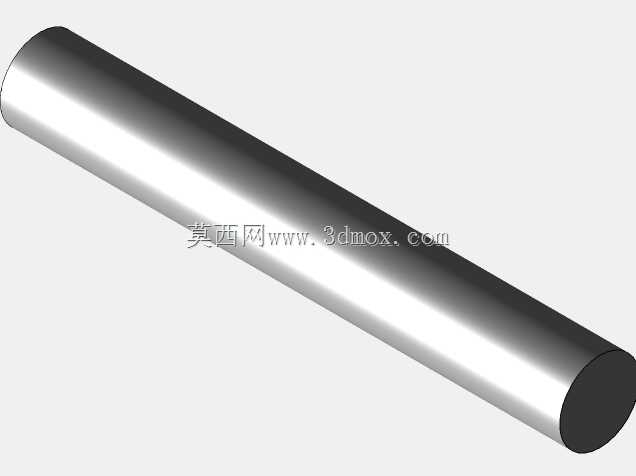

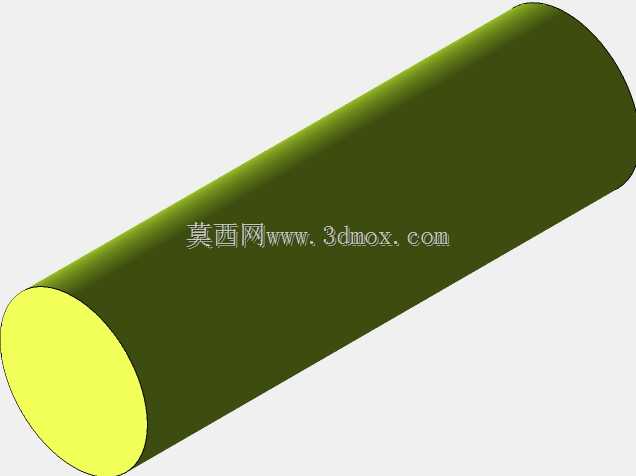

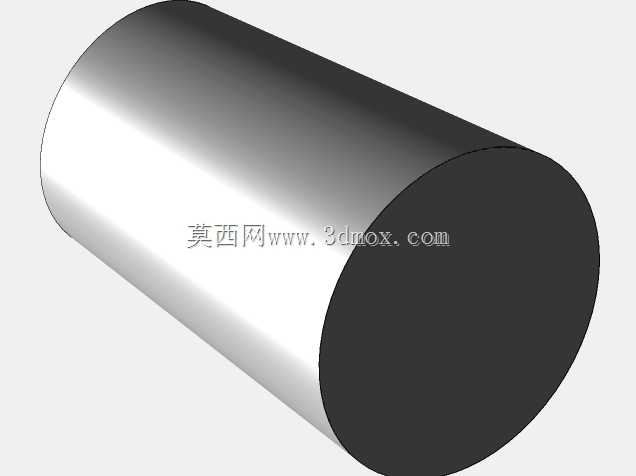

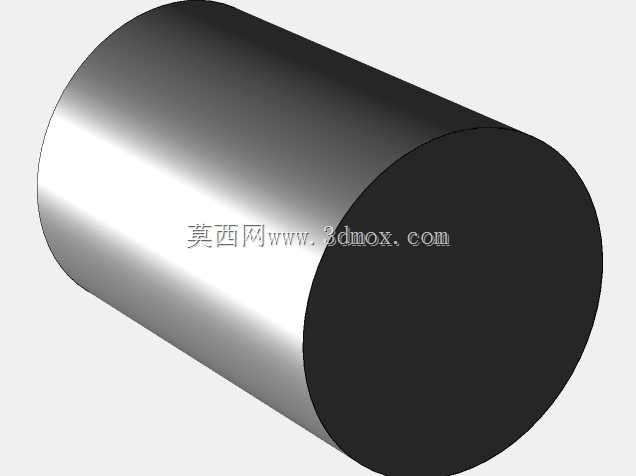

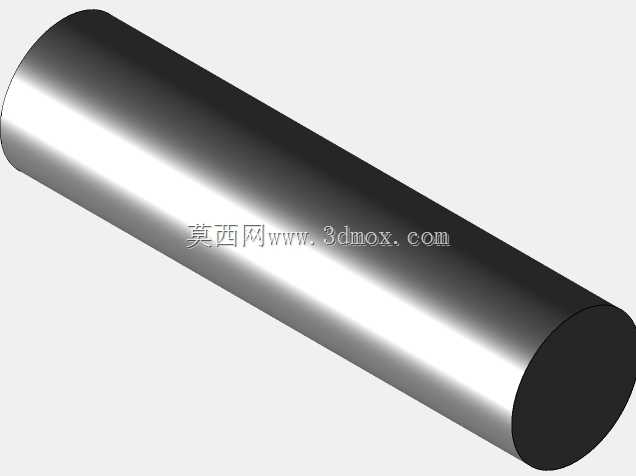

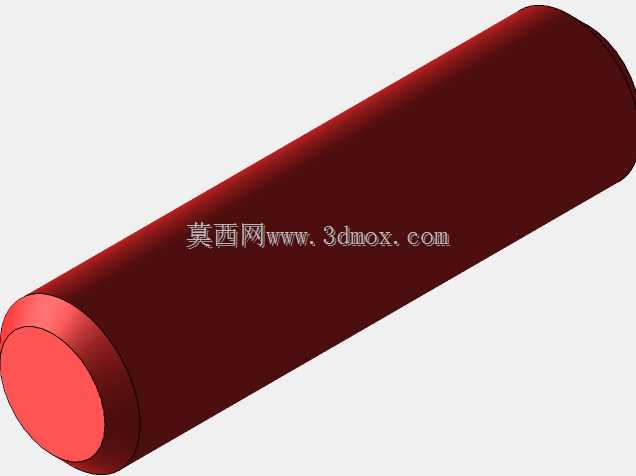

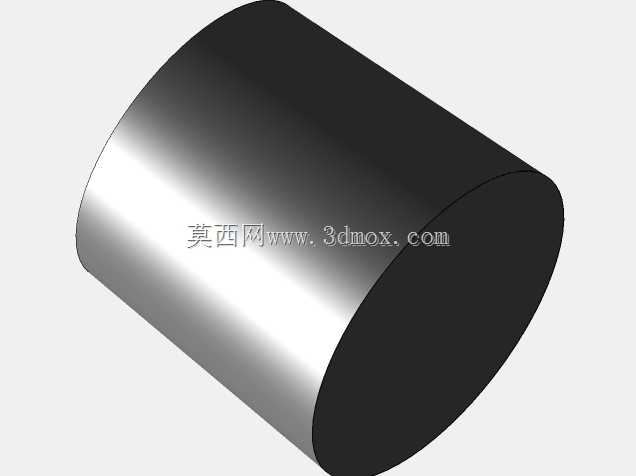

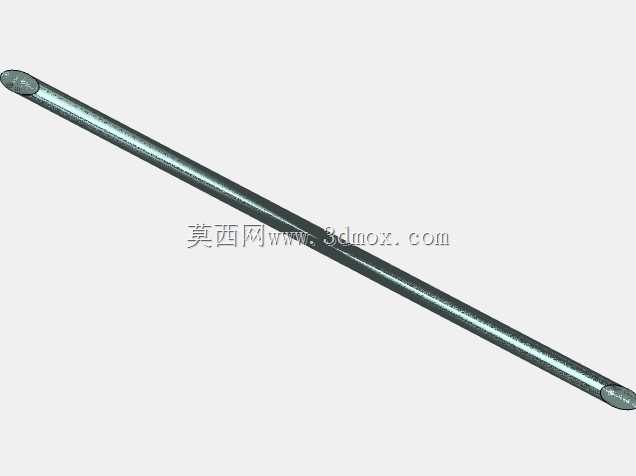

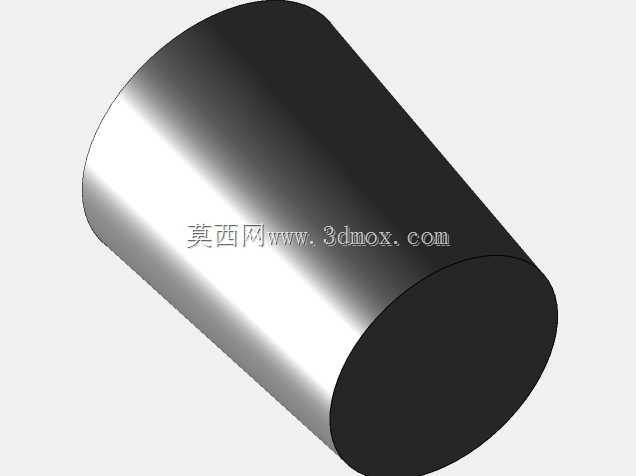

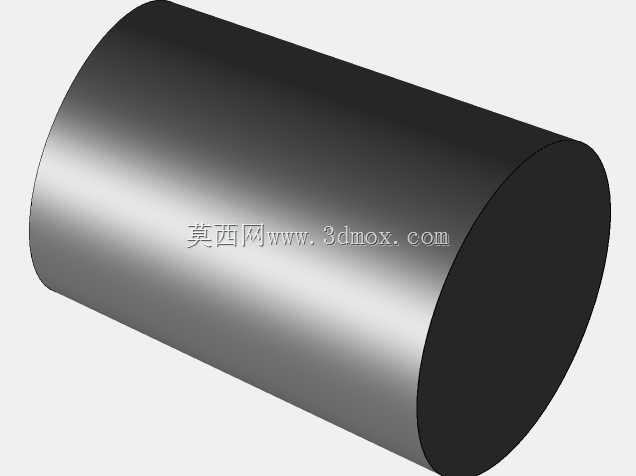

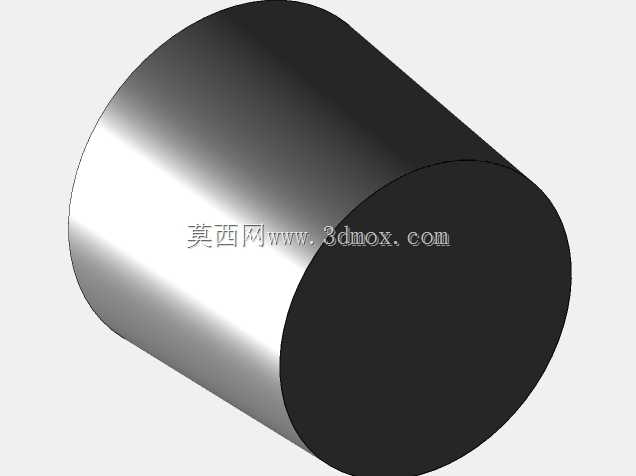

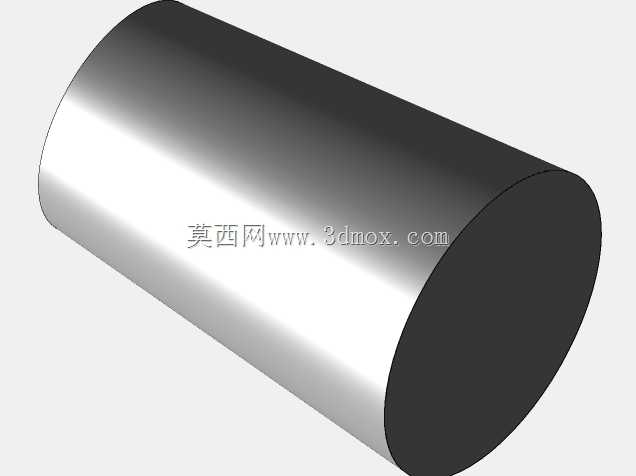

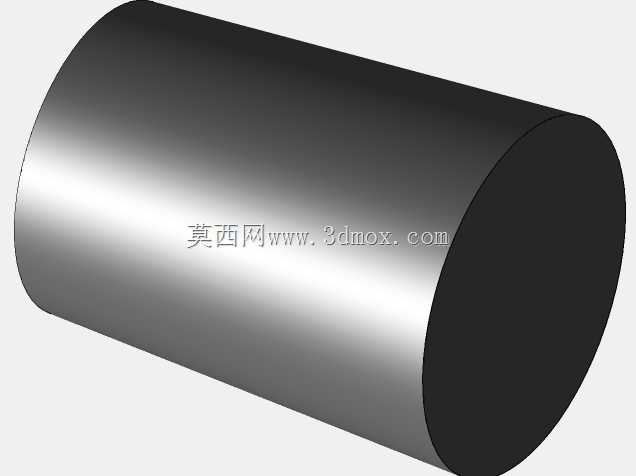

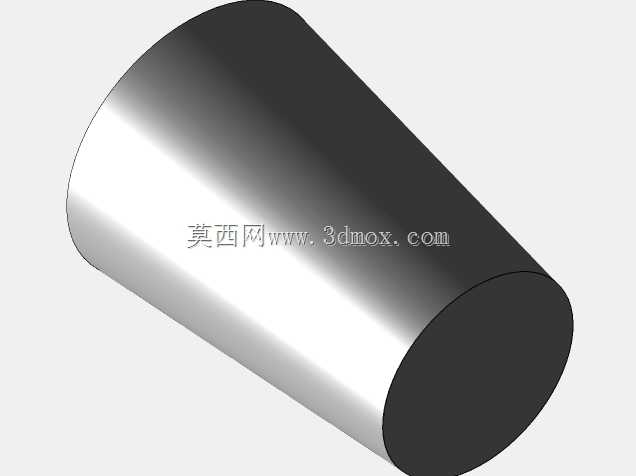

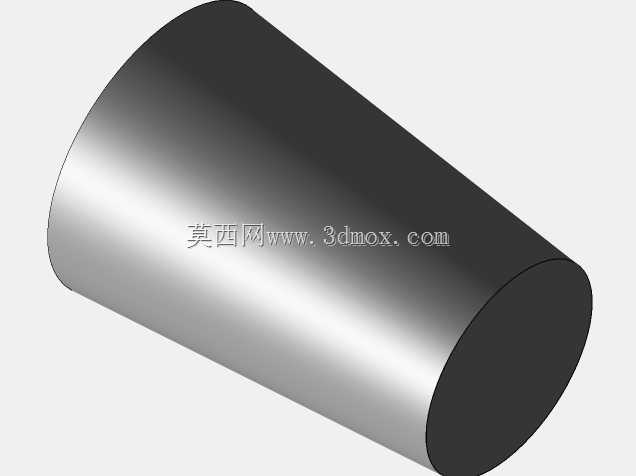

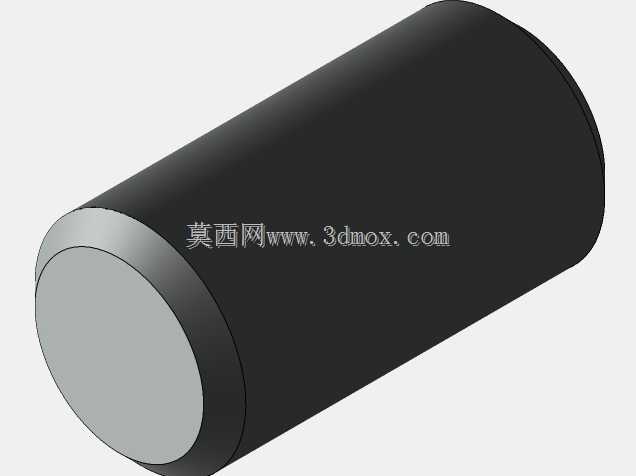

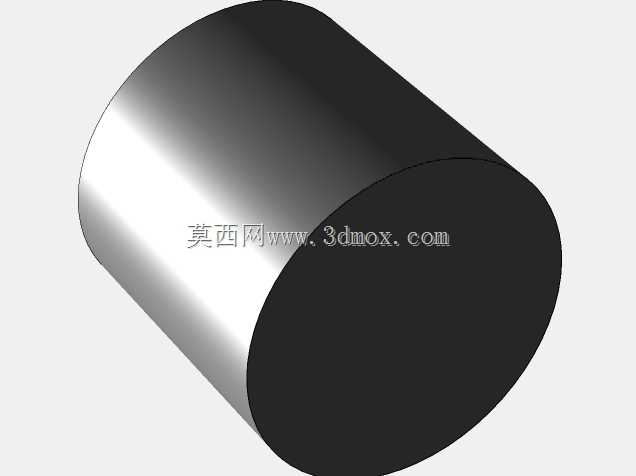

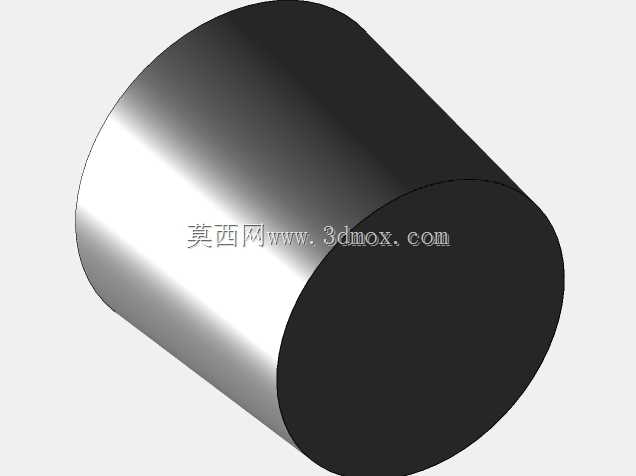

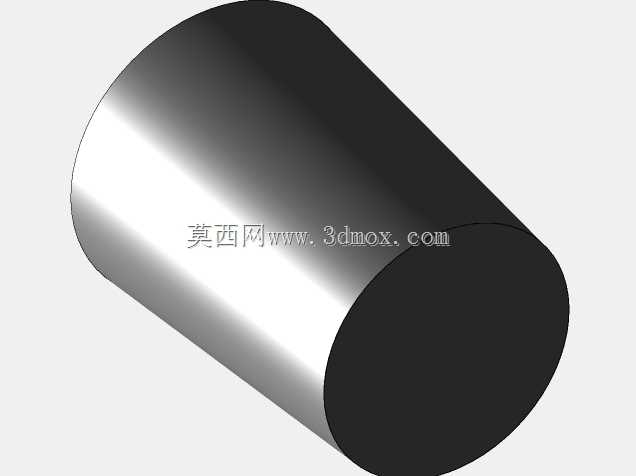

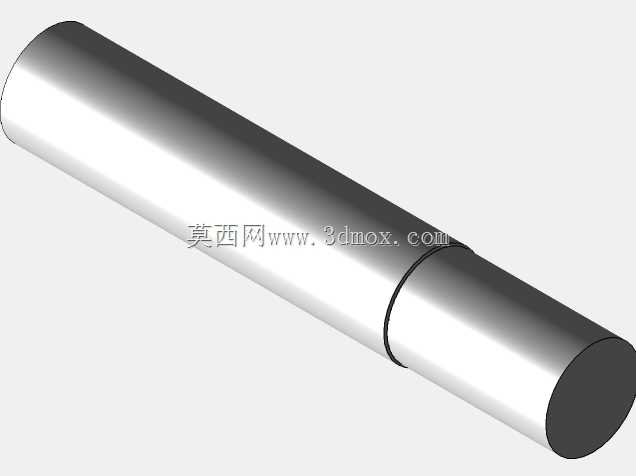

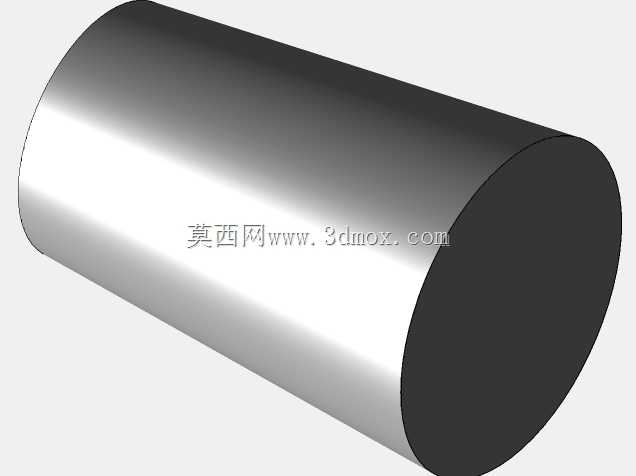

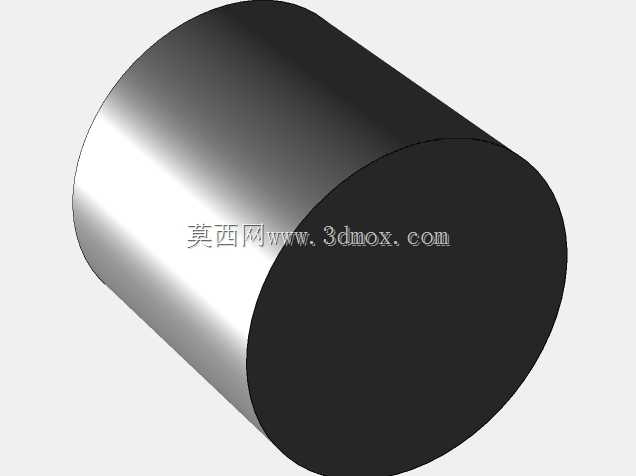

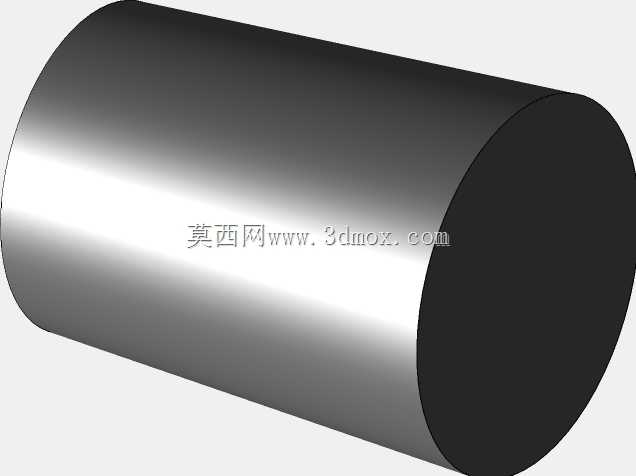

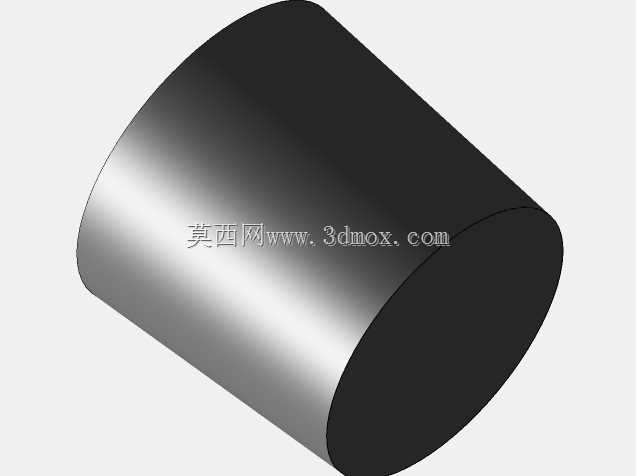

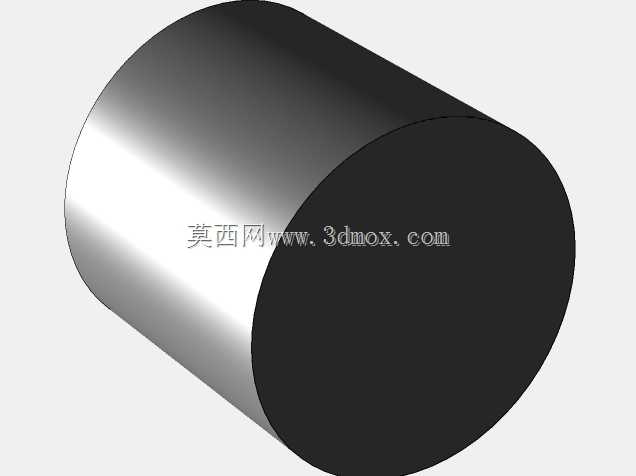

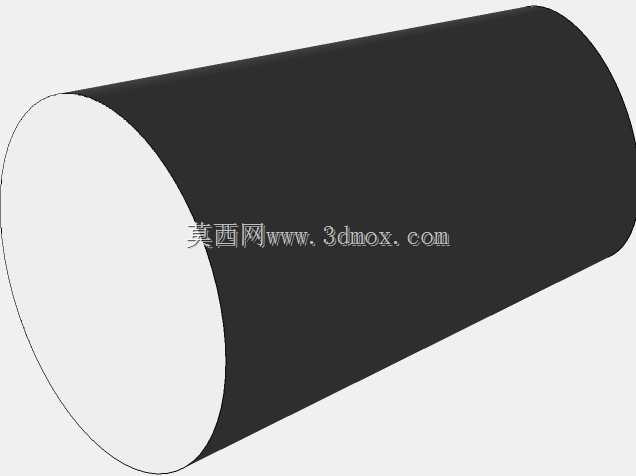

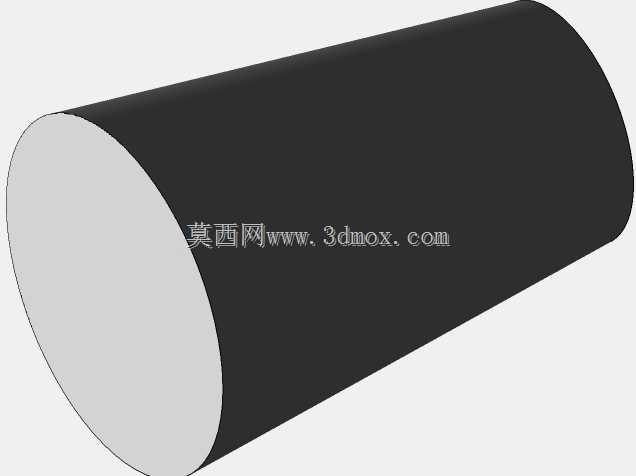

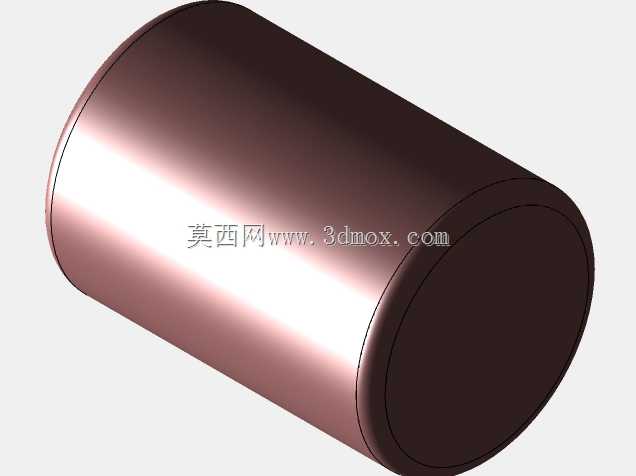

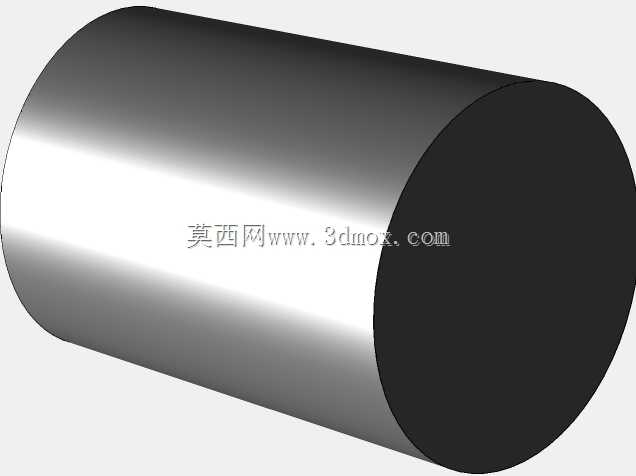

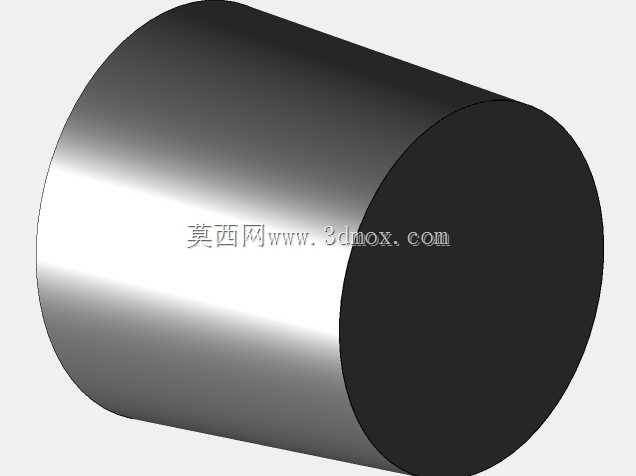

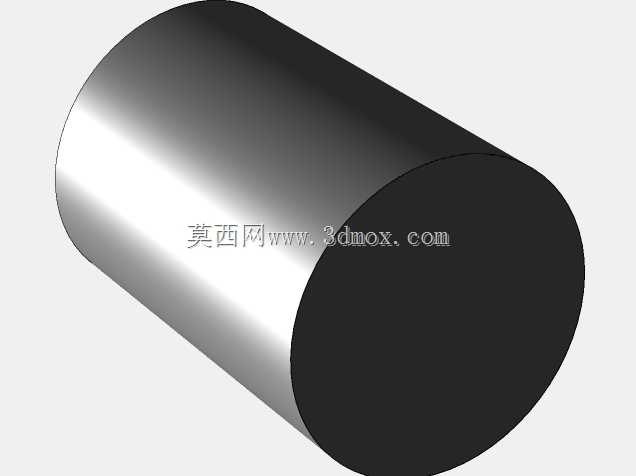

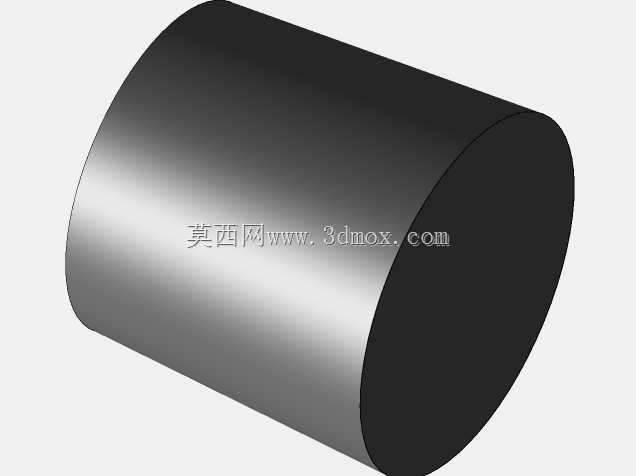

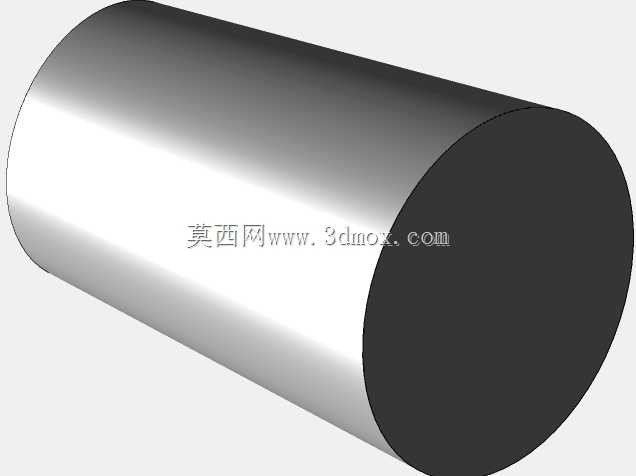

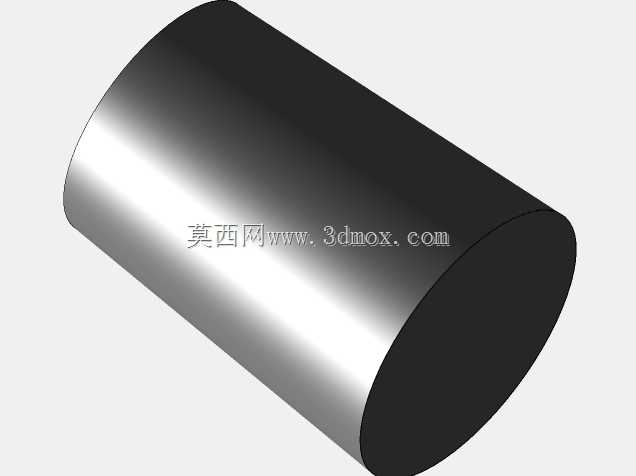

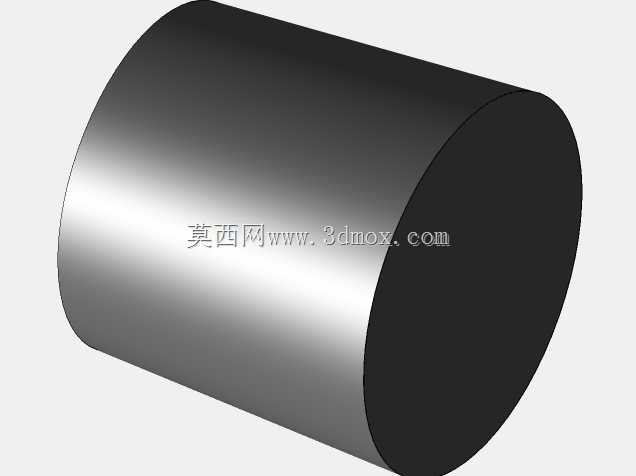

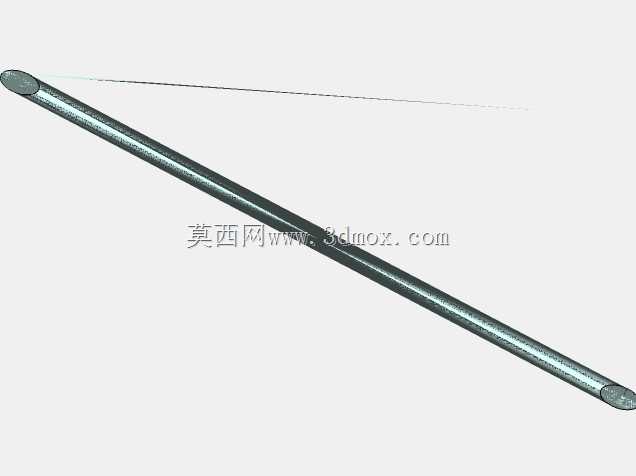

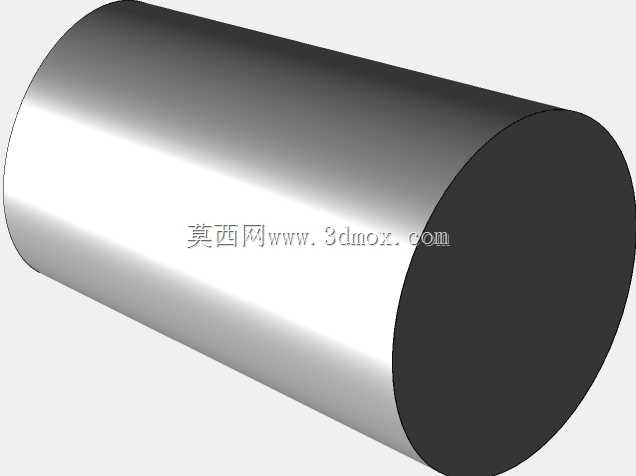

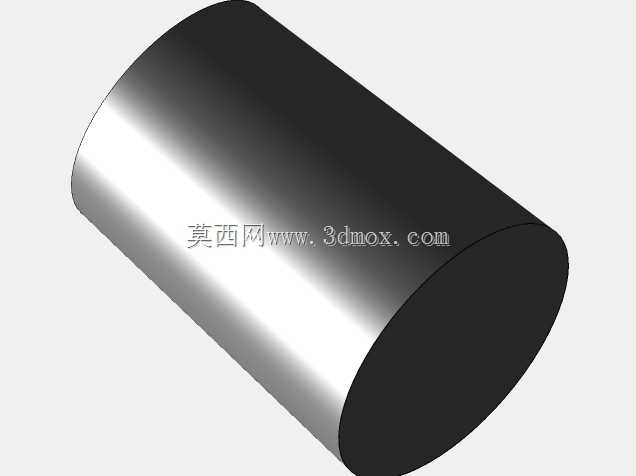

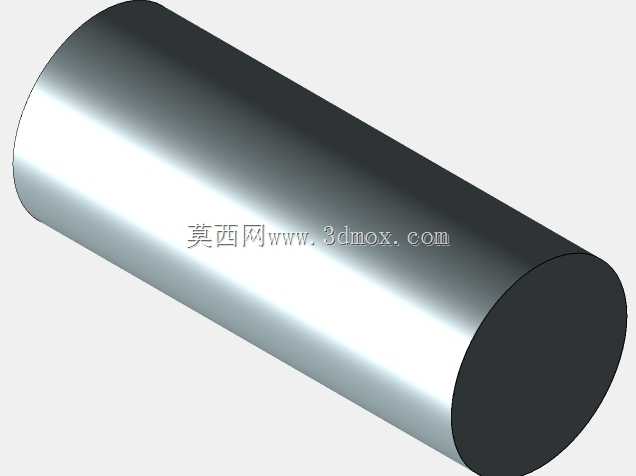

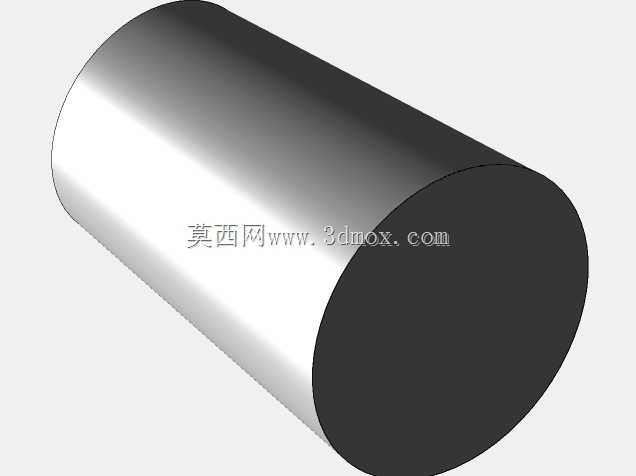

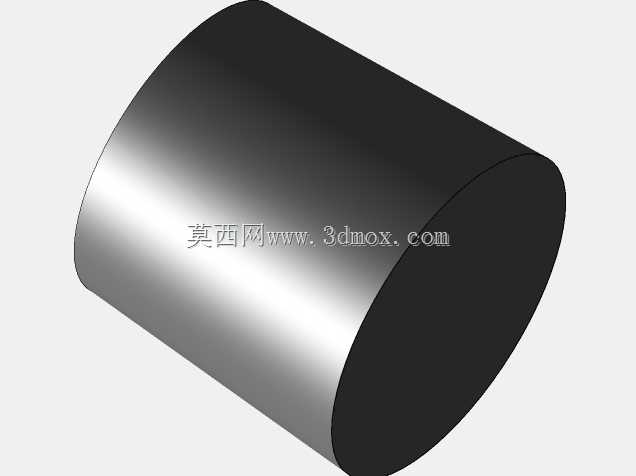

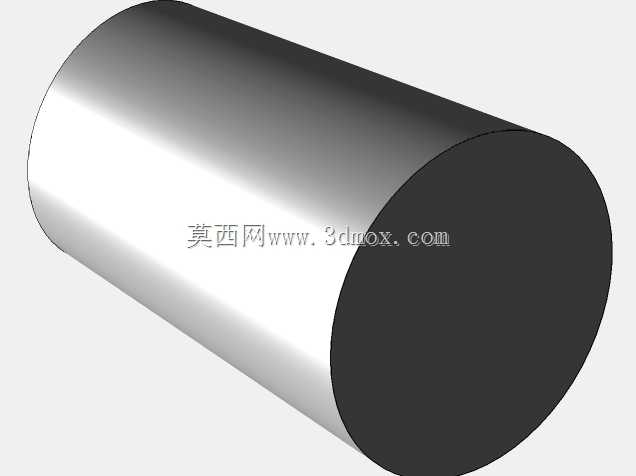

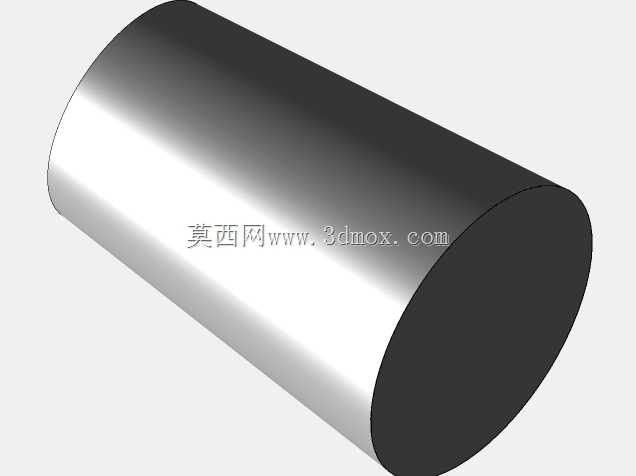

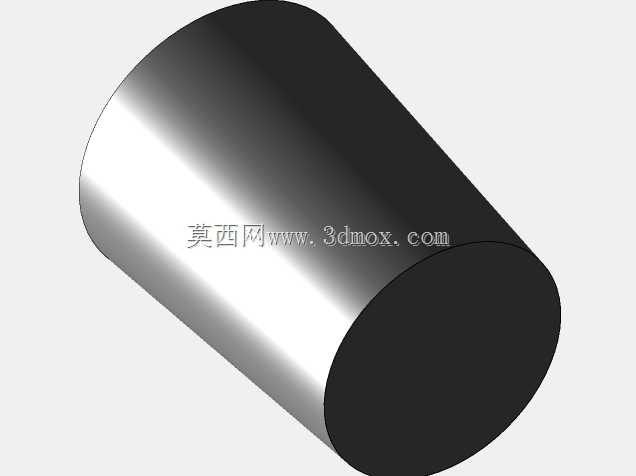

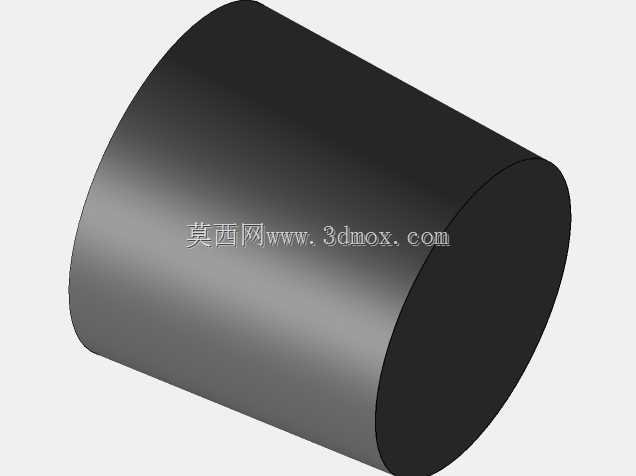

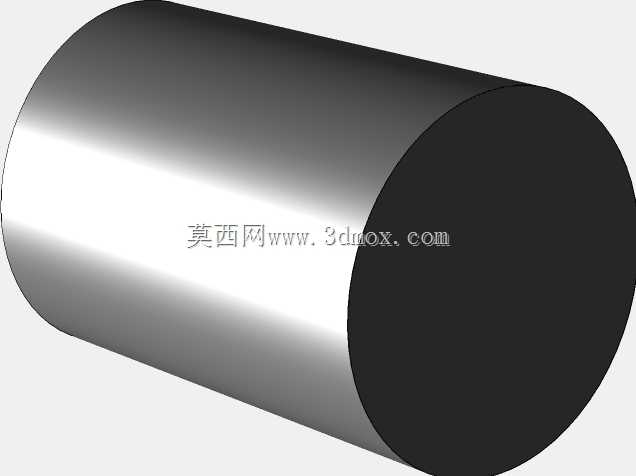

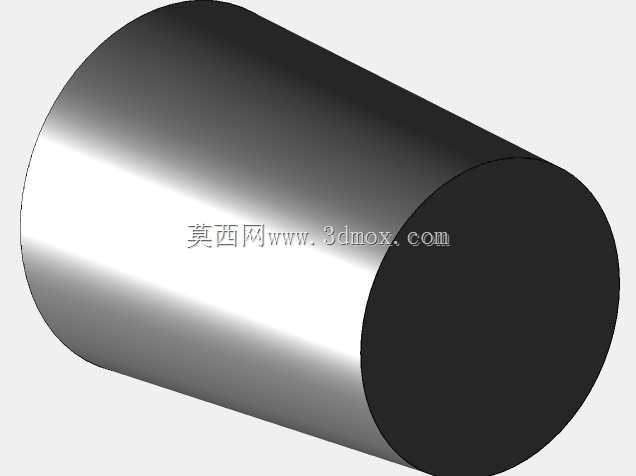

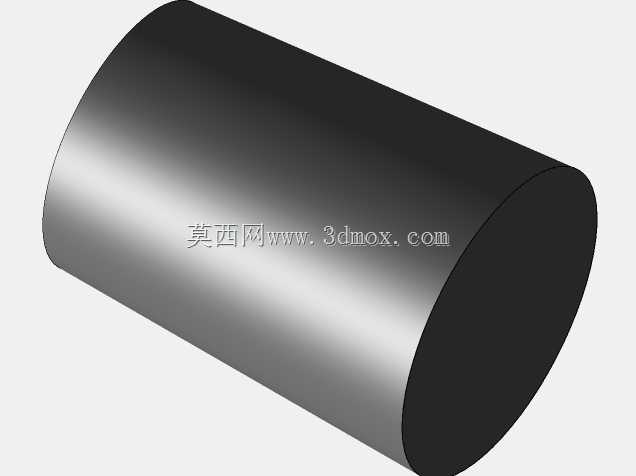

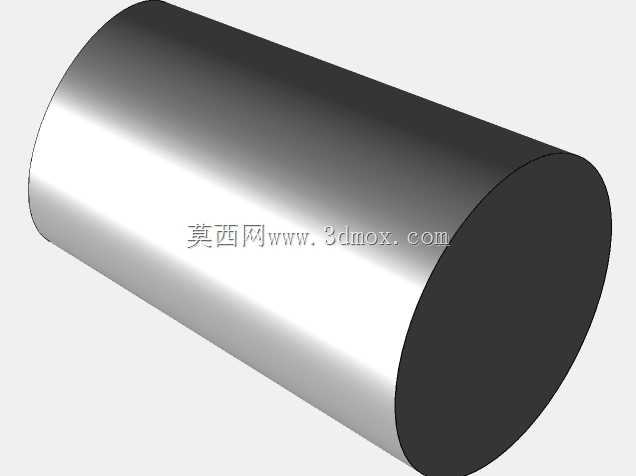

CA6140车床配套圆柱类传动辊轴结构

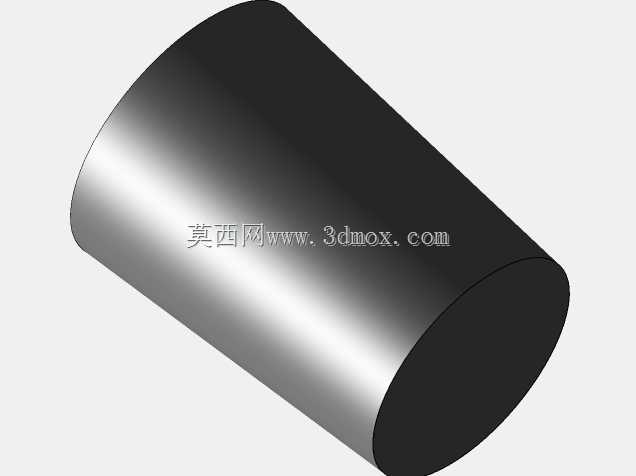

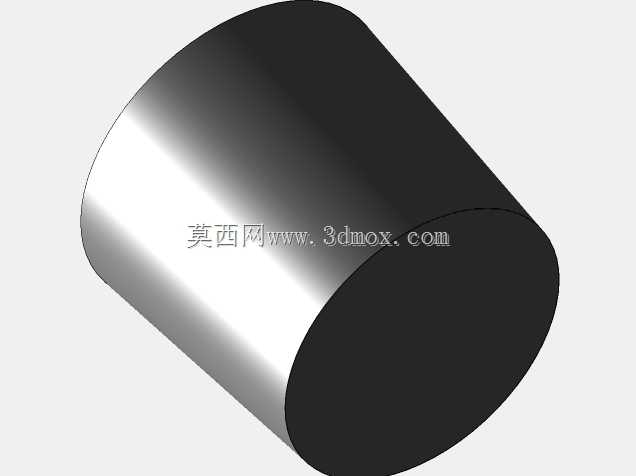

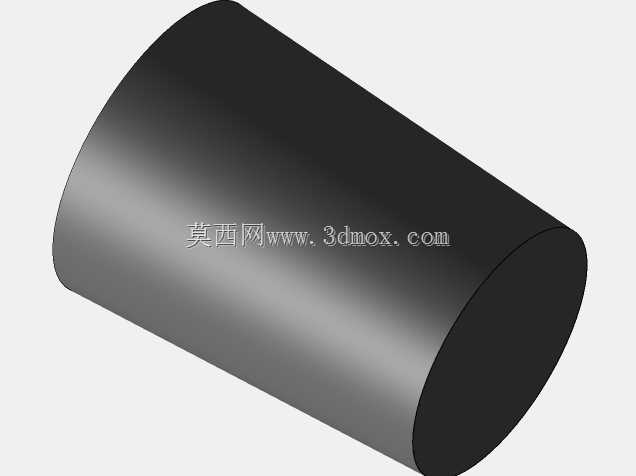

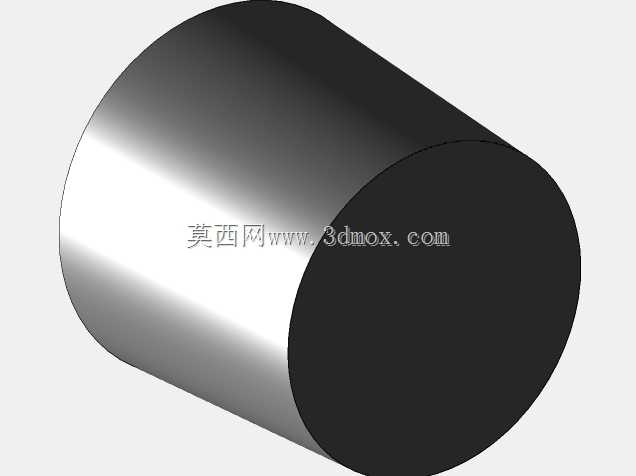

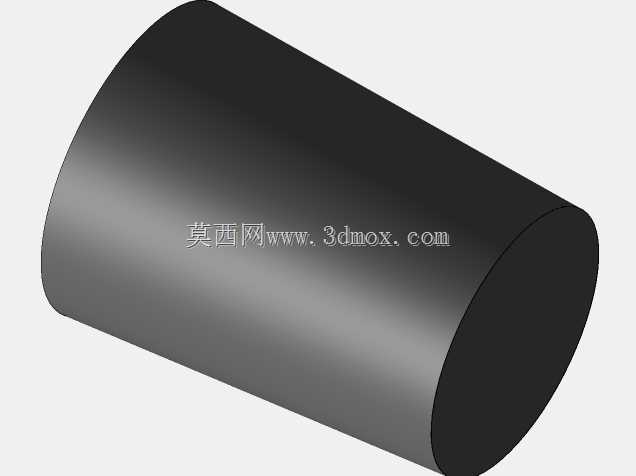

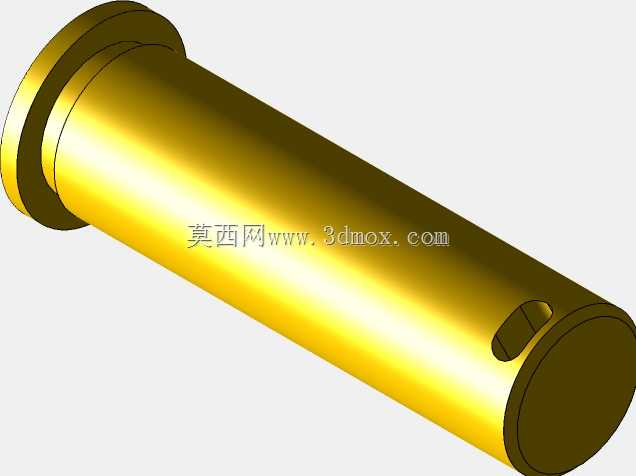

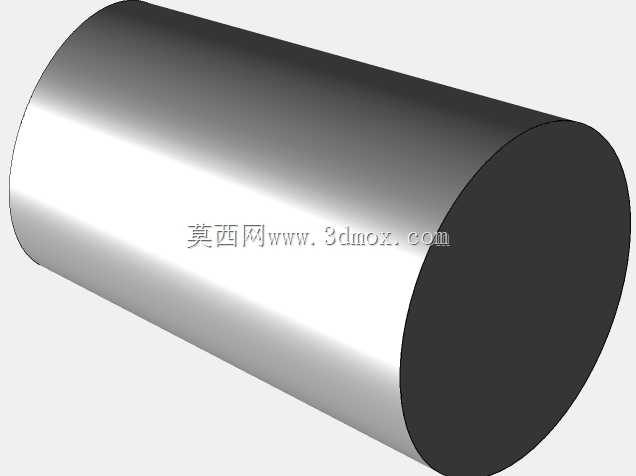

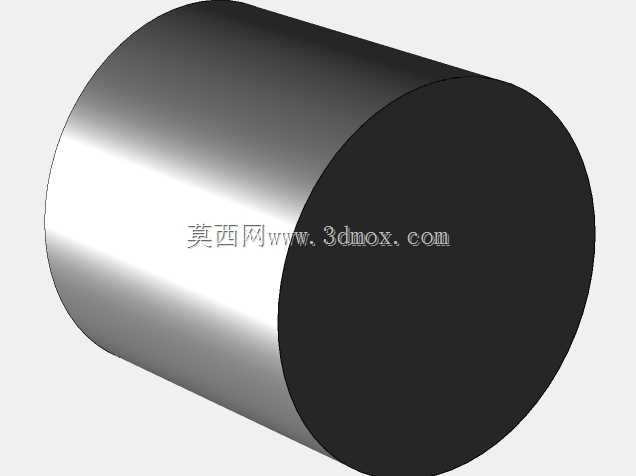

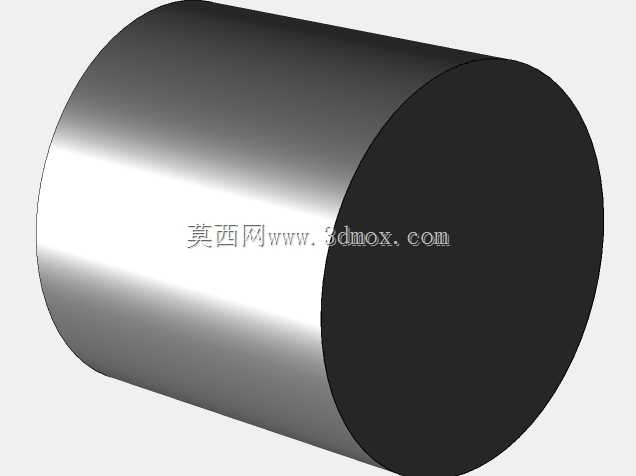

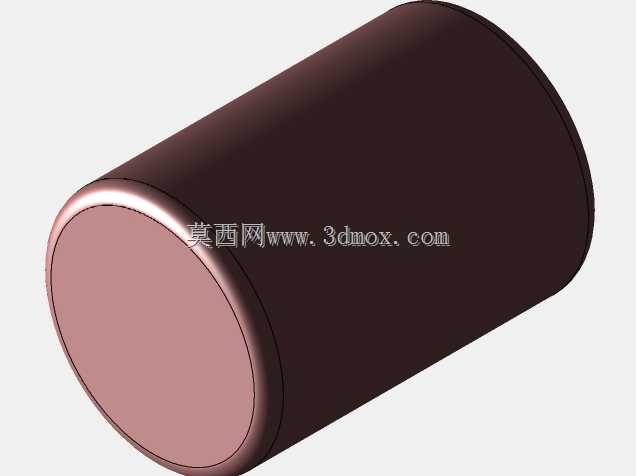

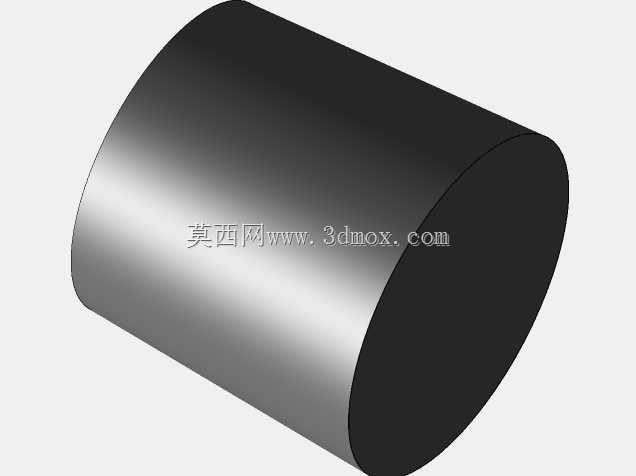

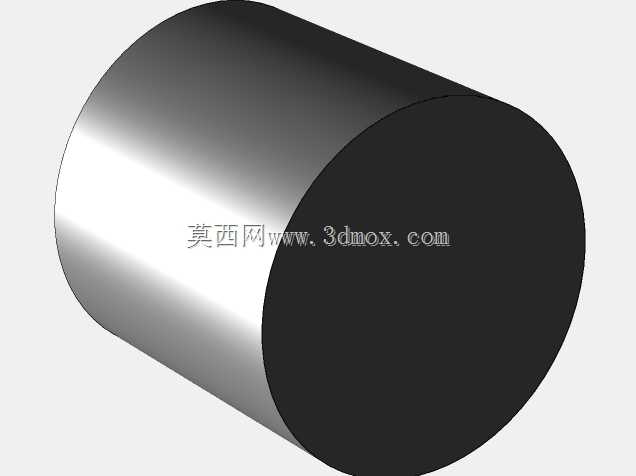

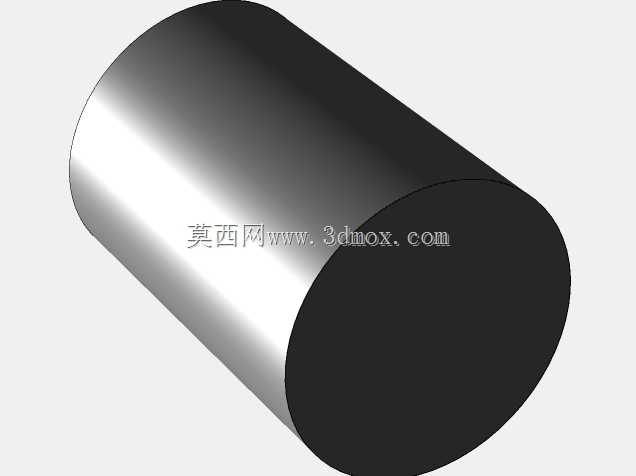

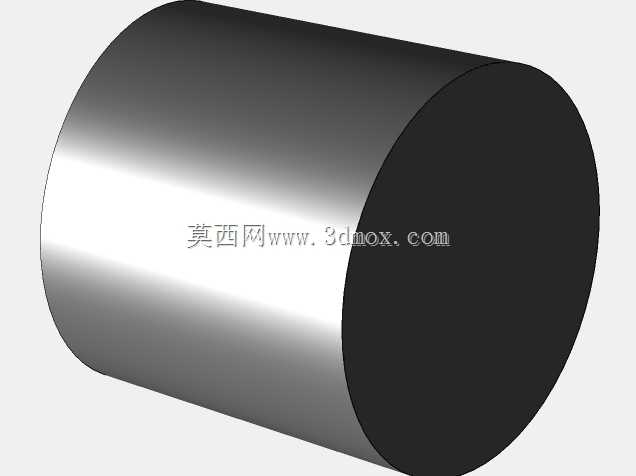

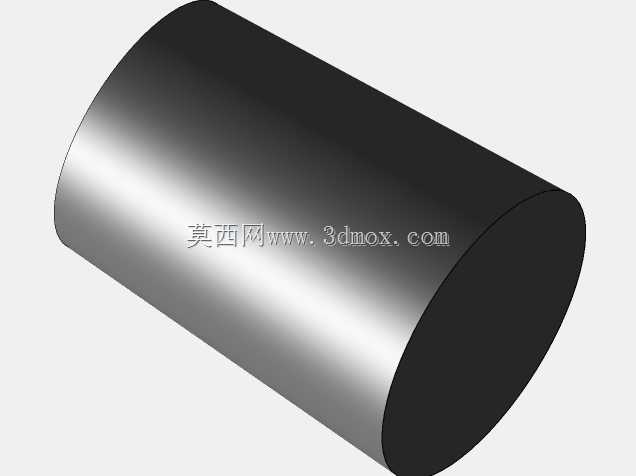

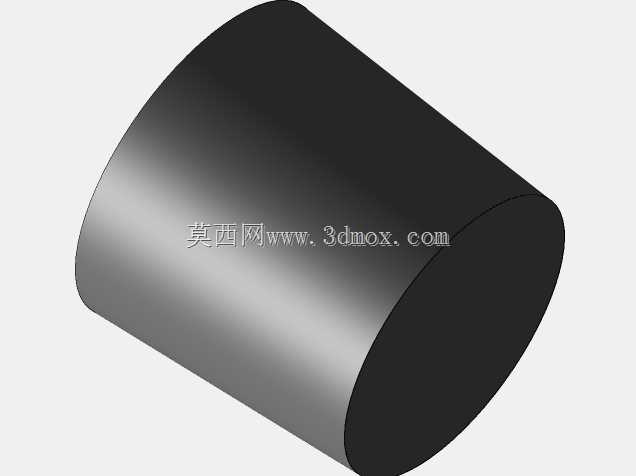

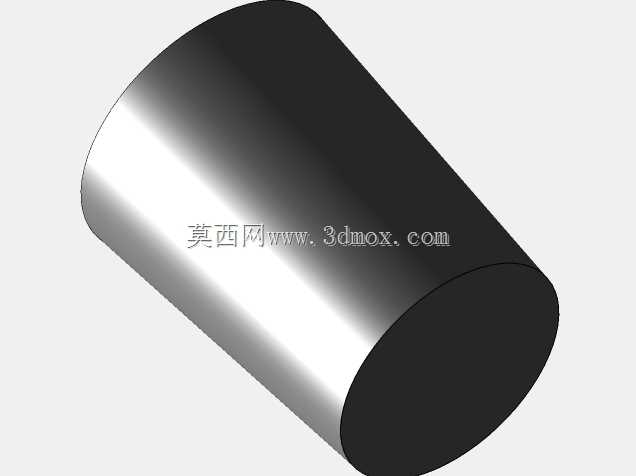

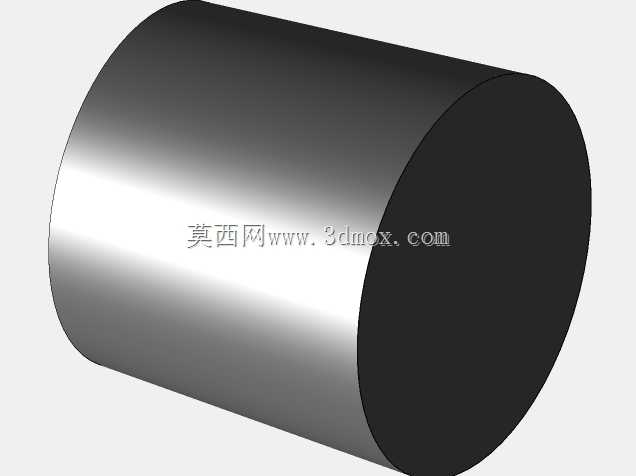

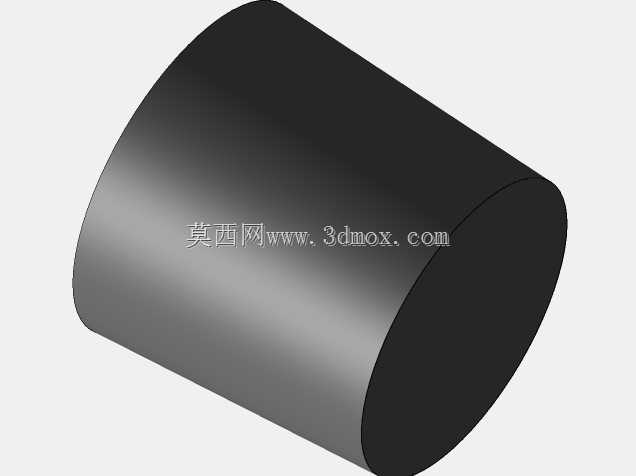

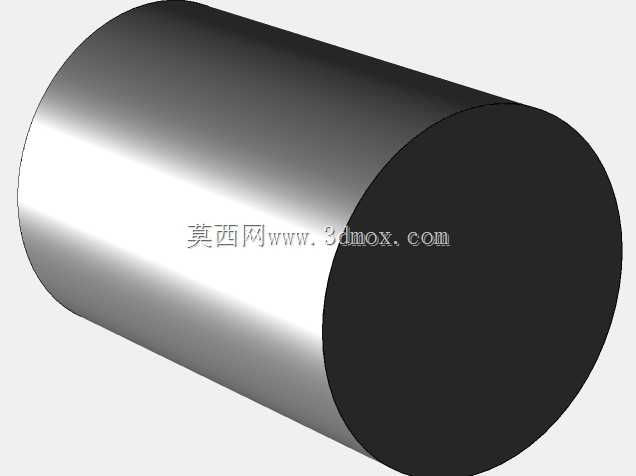

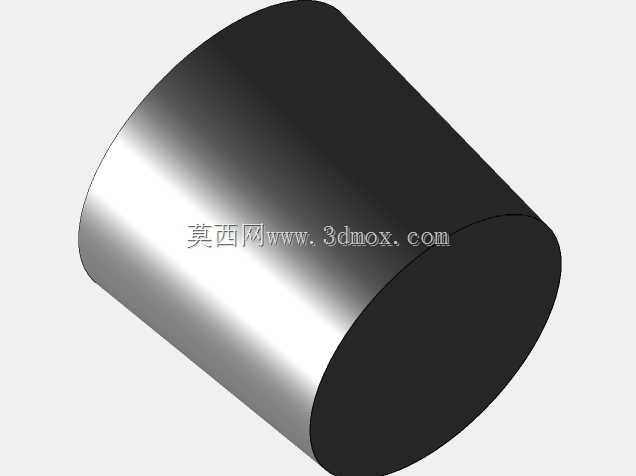

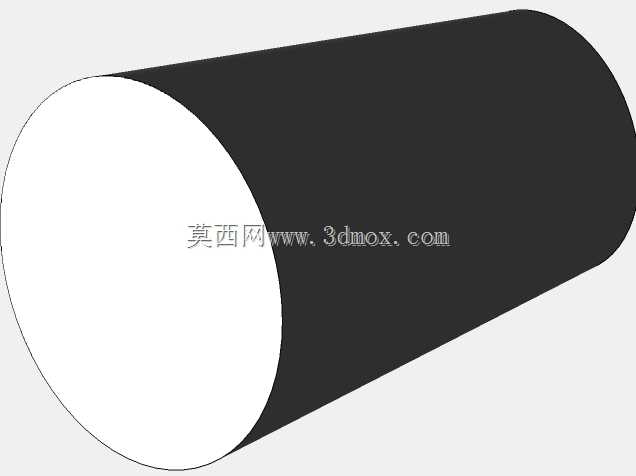

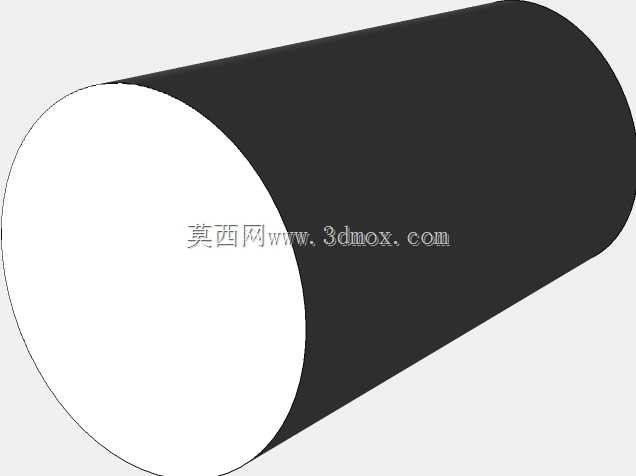

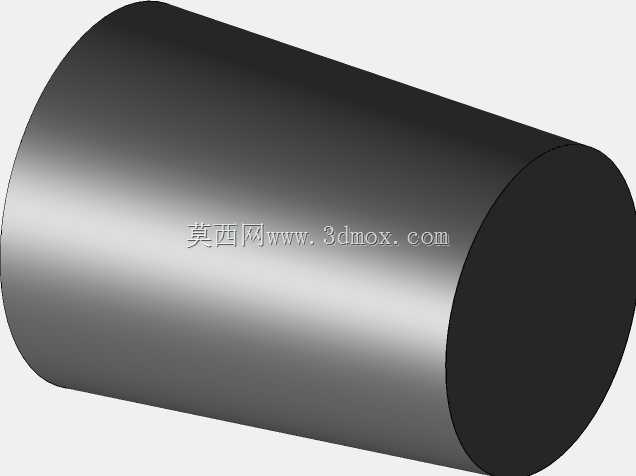

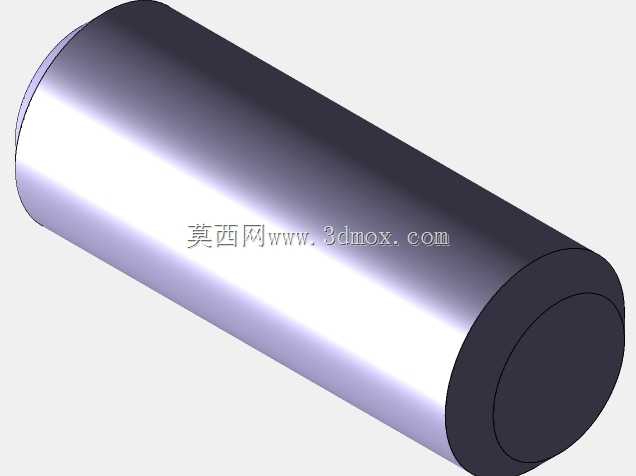

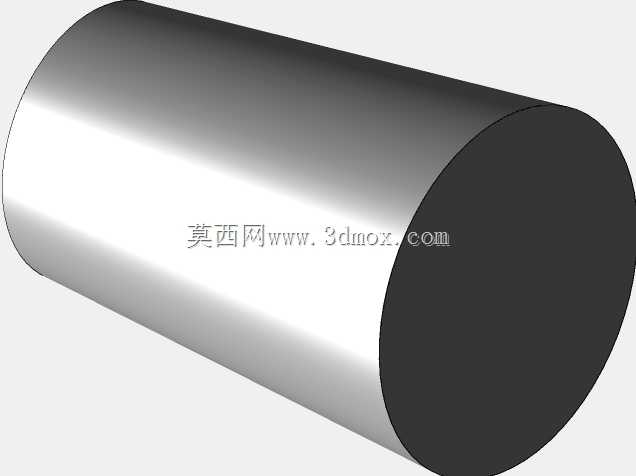

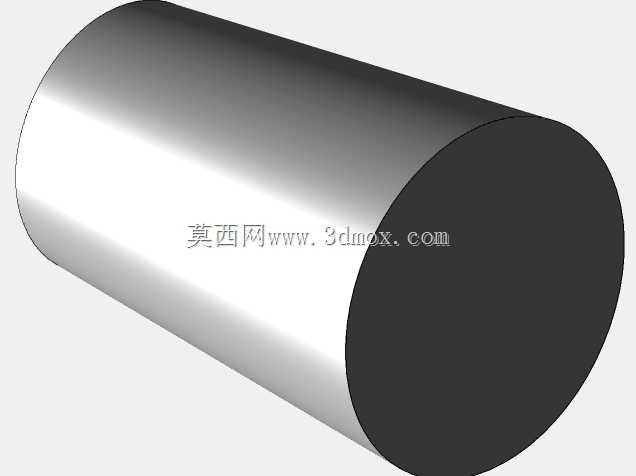

　　在普通卧式车床的加工场景里，这类圆柱辊轴构件是进给传动系统、工件辅助支撑单元里的常见核心零件，日常承担着传递扭矩、支撑回转部件、引导工件进给轨迹的实际作用，不少车间在做CA6140车床的日常维保、老旧设备改造时，都会遇到这类零件的测绘、替换需求。从实际使用工况来看，这类辊轴多安装在车床溜板箱下方的传动链路、或是床身尾部的棒料辅助支撑托架位置，当加工长轴类棒料工件时，辊轴的外圆柱面会和工件外圆保持滚动接触，抵消工件自身重力带来的挠度变形，避免长棒料在高速回转时出现甩动、振纹问题，有效提升长工件加工的同轴度精度。做这个零件的三维结构设计时，首先要匹配CA6140车床的安装空间边界，辊轴的整体外径要适配托架上的轴承内孔尺寸，

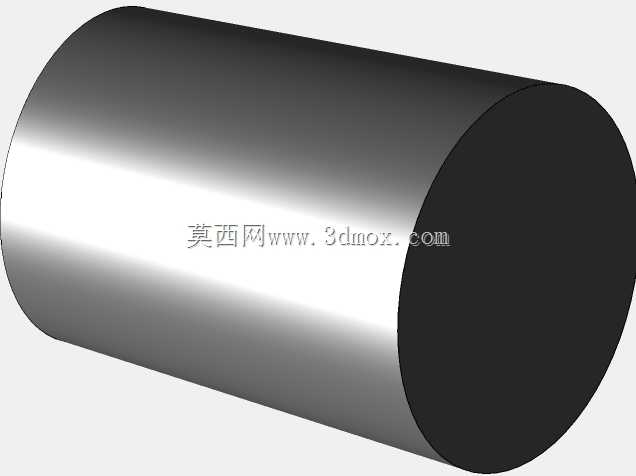

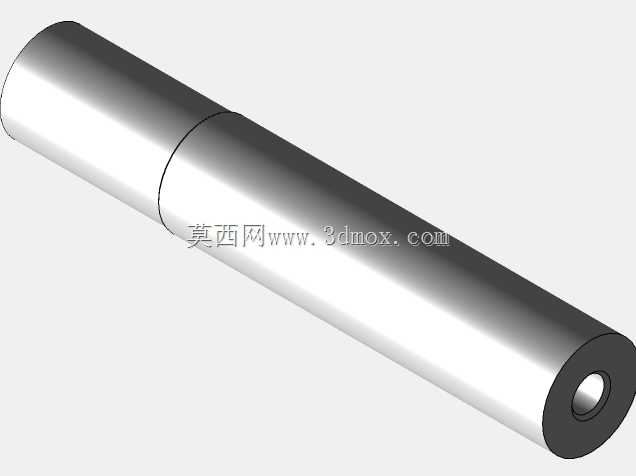

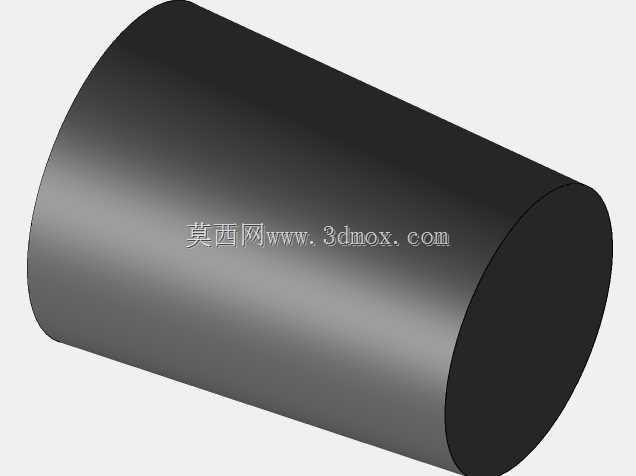

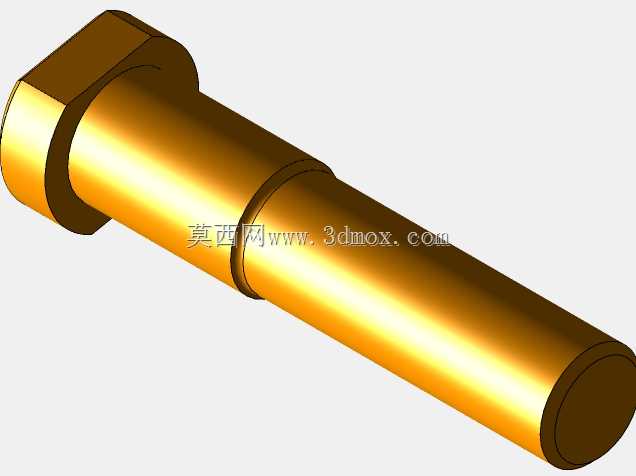

　　轴身长度要完全覆盖床身对应位置的安装跨距，两端的轴颈位置要做同轴度公差约束，保证装入深沟球轴承后，整根辊轴的径向跳动量控制在0.02mm以内，避免回转时出现卡滞、异响问题。轴身的圆柱面粗糙度要控制在Ra1.6以下，减少和工件接触时的滑动摩擦阻力，端面位置做小尺寸倒角处理，既方便安装时顺利导入轴承内孔，也能去除机加工留下的锐边毛刺，避免装配时划伤操作人员、或是刮损轴承密封件。从结构设计逻辑来看，这类辊轴没有多余的复杂异形结构，整体采用等直径圆柱主体加两端阶梯轴颈的布局，这种设计一方面能降低车削加工的难度，在CA6140车床上一次装夹就能完成大部分外圆面的加工工序，减少二次装夹带来的形位公差误差；另一方面等直径的轴身受力均匀，

　　在长期承受径向支撑载荷的工况下，应力分布更合理，不会出现局部应力集中导致的轴身弯曲、断裂问题。实际安装时，要注意辊轴两端轴颈和轴承内圈的配合采用基孔制过渡配合，既保证装配后不会出现轴颈和内圈的相对滑动，也方便后续维保拆卸时不会出现过盈量太大难以拆解的问题；轴承外圈和托架安装孔采用间隙配合，方便调整辊轴的安装水平度，保证辊轴轴线和车床主轴轴线保持平行，避免支撑工件时出现别劲问题。在传动链路里使用的同结构辊轴，轴端会加工出平键键槽，用来和传动齿轮、链轮做周向固定，传递进给系统的运动扭矩，这时候键槽的对称度公差要控制在0.015mm以内，保证传动时键的两侧面受力均匀，不会出现单侧受力磨损过快的问题。不少刚接触车床维保的技术人员，

　　在替换这类辊轴时容易忽略轴身的圆柱度要求，要是轴身存在锥度、椭圆度误差，支撑工件回转时就会出现工件轴向窜动、外圆加工尺寸不稳定的问题，所以建模时就要把圆柱度、同轴度这些形位公差的要求融入结构设计里，给后续的机加工环节提供明确的精度参考。另外这类辊轴的材质多选45号优质碳素结构钢，加工完成后做调质处理，硬度控制在HB220-250之间，既保证轴身有足够的强度承受径向载荷，也有不错的韧性，承受冲击载荷时不会出现脆断问题；和工件接触的轴身表面可以做高频淬火处理，表面硬度达到HRC45-50，提升表面耐磨性能，延长零件的实际使用寿命，减少日常维保的更换频率。从安装边界尺寸来看，适配CA6140车床的这类辊轴，轴身主体直径要匹配对应托架的支撑槽尺寸，整体长度不能超出床身侧面的安装空间，避免和溜板箱的移动轨迹发生干涉，两端伸出轴承的轴段长度要控制在合理范围，留出足够的挡圈、锁紧螺母安装位置，同时不会和周边的管线、防护罩产生运动干涉。建模过程中，要把轴上的退刀槽、倒角、键槽这些细小工艺结构都完整还原，不能因为结构简单就忽略这些细节，这些工艺结构直接影响后续零件能不能顺利加工、正常装配，比如轴颈位置的退刀槽宽度要适配常用车刀、磨床砂轮的越程需求，保证磨削加工时能让整个轴颈面都达到要求的粗糙度和尺寸精度。
