小型平床身卧式数控车削加工设备结构

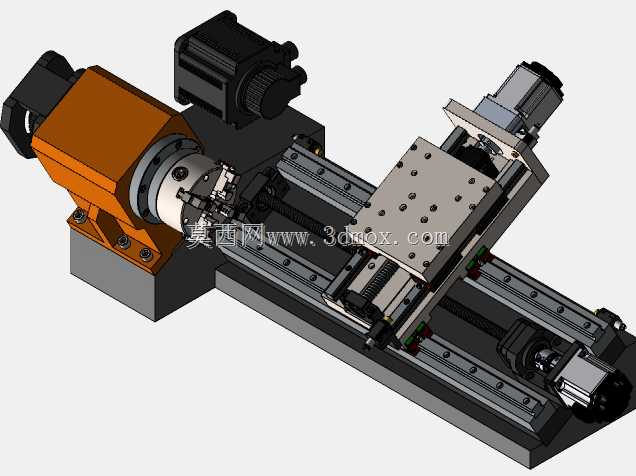

　　这套三维结构完整还原了小型卧式数控车床的核心机械组成，覆盖从主轴装夹到双轴进给的全加工链路，可直接用于小规格五金零件、轴套类工件的精密车削场景，适配教学演示、小型加工坊批量生产、非标设备改造参考等多个实际使用场景。从实际加工需求出发，该设备的主轴单元采用前置式卡盘装夹结构，配套高刚性主轴箱支撑，可夹持直径范围内的棒料、盘类工件，完成外圆车削、端面切削、内孔镗削、螺纹车削等常规车加工工序，主轴侧配套的驱动单元可根据加工材质调整转速区间，兼顾有色金属高速精加工与黑色金属低速重切削的负载需求。进给系统采用十字滑台布局，X向滑台搭载刀架实现径向进刀，Z向滑台带动整个托板实现轴向走刀，两个方向的传动均采用直线导轨搭配滚珠丝杠的组合，

　　导轨安装面预留了刮研调整余量，建模时还原了丝杠两端的支撑座、锁紧螺母、联轴器等细节，可直接用于核算进给行程与安装干涉。设计过程中优先考虑了安装边界的合理性，床身作为整体承载基础，底部预留了地脚安装孔位，可直接固定在车间混凝土地面或者设备机架上，整体占地面积控制在小型加工设备的常规尺寸区间，不需要额外预留过大的操作空间，主轴中心高按照小型数控车床的通用参数设定，可适配标准的车床刀架、跟刀架等通用附件，不需要单独定制配套工装。刀架部分采用卧式排刀布局，相比转塔刀架结构更简单，故障点更少，适合小批量多品种零件的快速换刀加工，建模时还原了刀架的装刀槽结构，可直接参考进行刀具排布的干涉检查，避免实际加工中出现撞刀问题。

　　滑台的行程限位位置预留了硬限位挡块安装位，同时在丝杠端部预留了伺服电机的安装接口，可根据控制需求匹配不同功率的伺服驱动单元，不需要额外修改安装法兰尺寸。整体结构的走线槽、拖链安装位都做了同步建模，X、Z轴的线缆可通过内置拖链实现随动防护，避免加工过程中铁屑、切削液飞溅损坏线缆。主轴卡盘的安装法兰采用标准接口，可适配三爪自定心卡盘、四爪单动卡盘或者弹簧夹头，满足不同装夹需求，主轴后端预留了回转油缸或者气动卡盘的安装空间，可升级为自动装夹结构适配自动化上下料场景。床身的排屑空间做了倾斜设计，加工产生的铁屑可顺着斜面滑落至排屑口，不需要人工频繁清理工作台面，切削液的回流通道也在建模时做了预留，可配套小型切削液循环系统实现冷却润滑。

　　从结构刚性角度考虑，主轴箱与床身的连接面、滑台与导轨的连接面都做了加厚处理，避免重切削时出现结构振颤影响加工表面质量，所有连接螺栓的孔位都按照标准机械设计手册的参数设定，可直接生成工程图用于生产加工。这套结构没有冗余的装饰性设计，所有部件都服务于实际车削加工功能，每个运动部件的装配间隙、运动行程都做了干涉检查，可直接用于虚拟调试，验证不同加工路径下的部件运动是否存在碰撞，也可作为数控装调维修的教学模型，帮助从业者快速理解小型数控车床的机械结构组成与装配逻辑。
