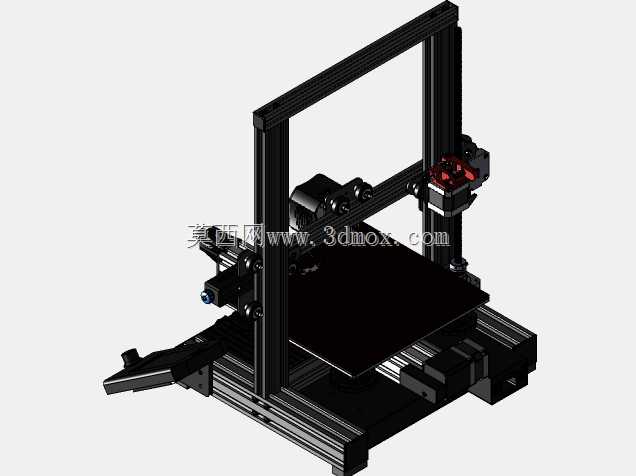

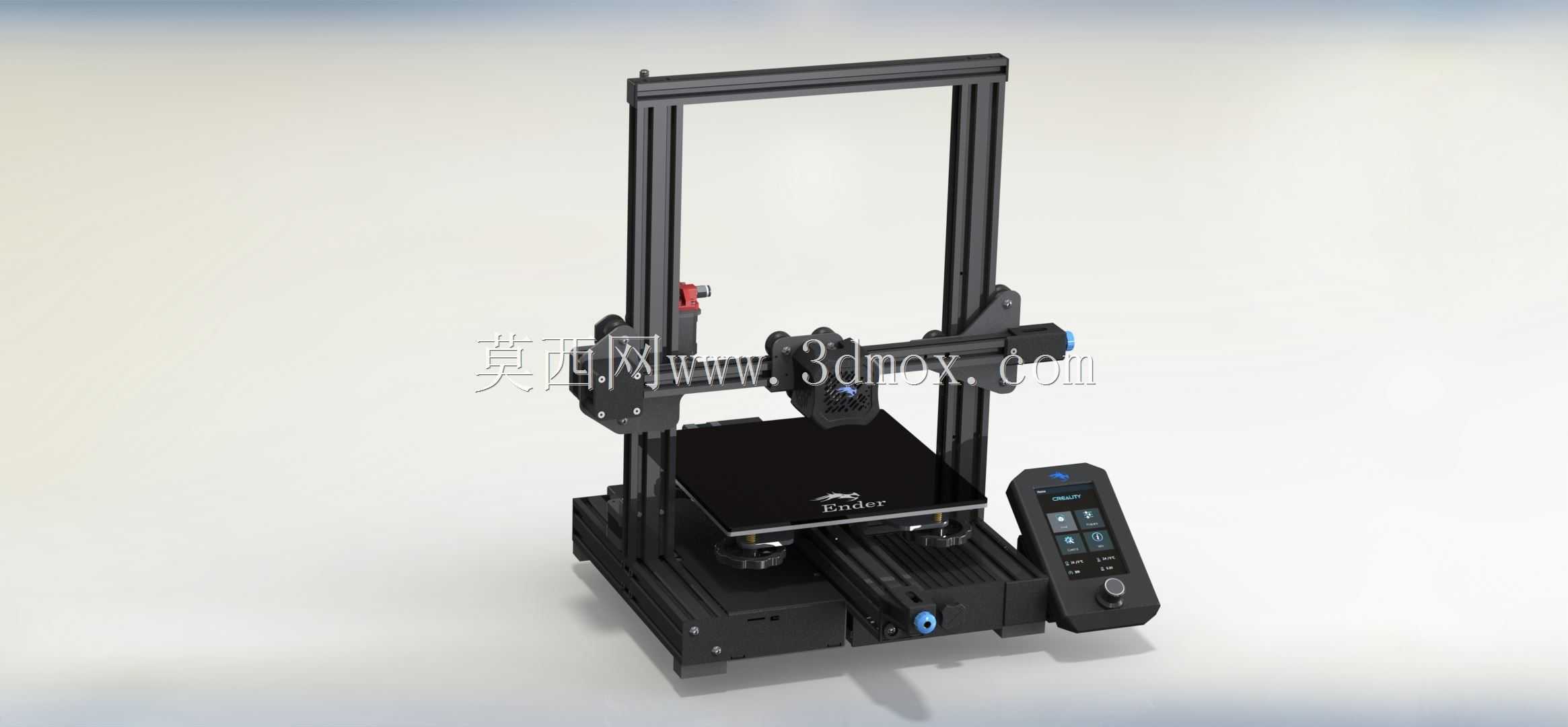

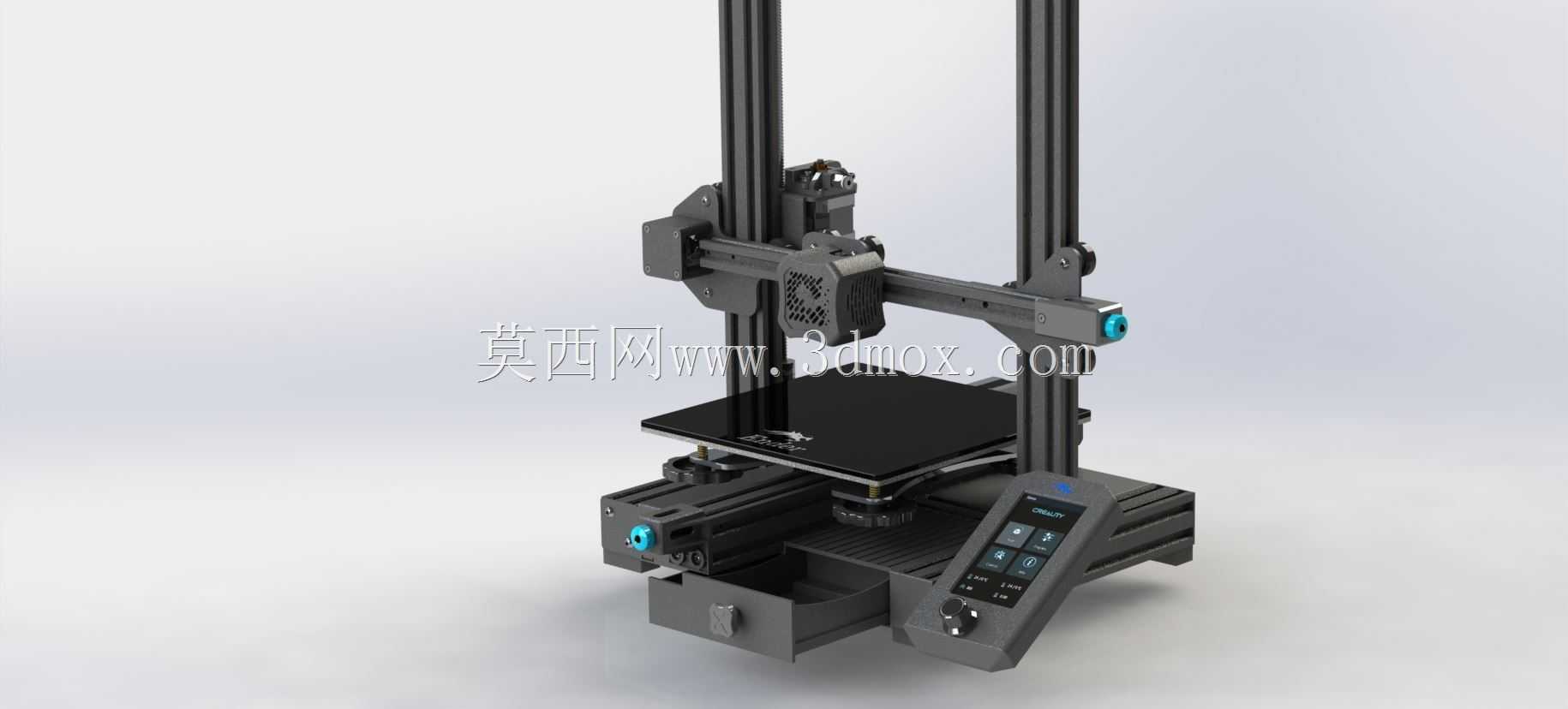

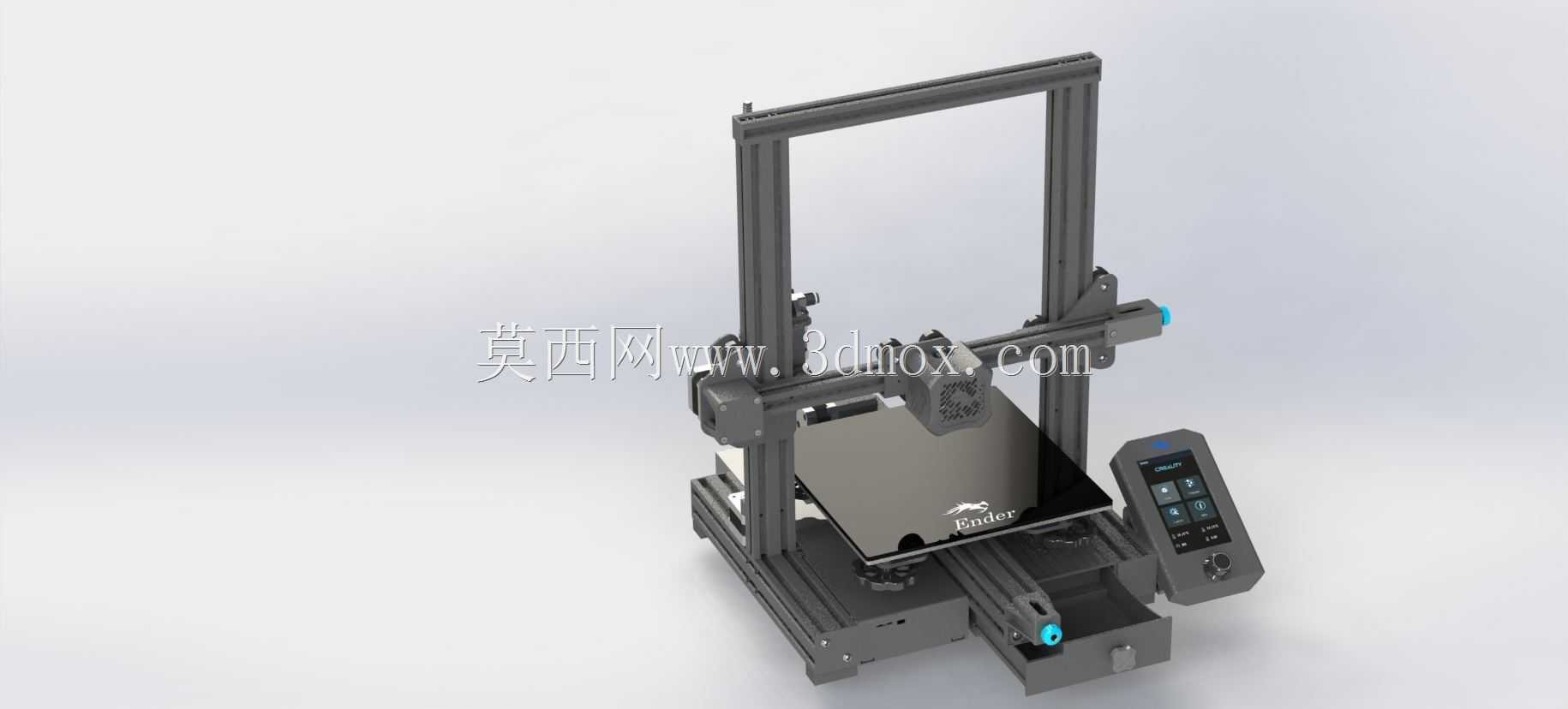

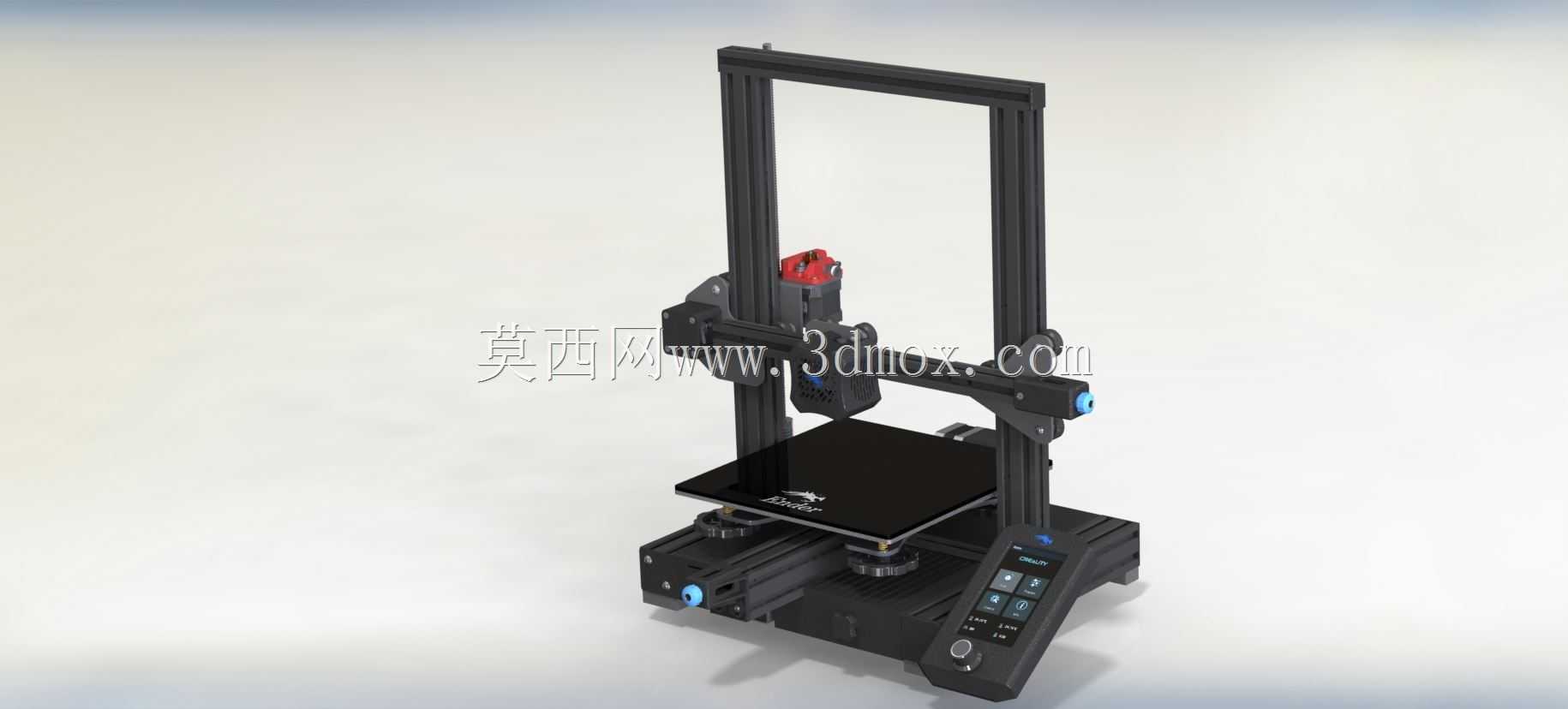

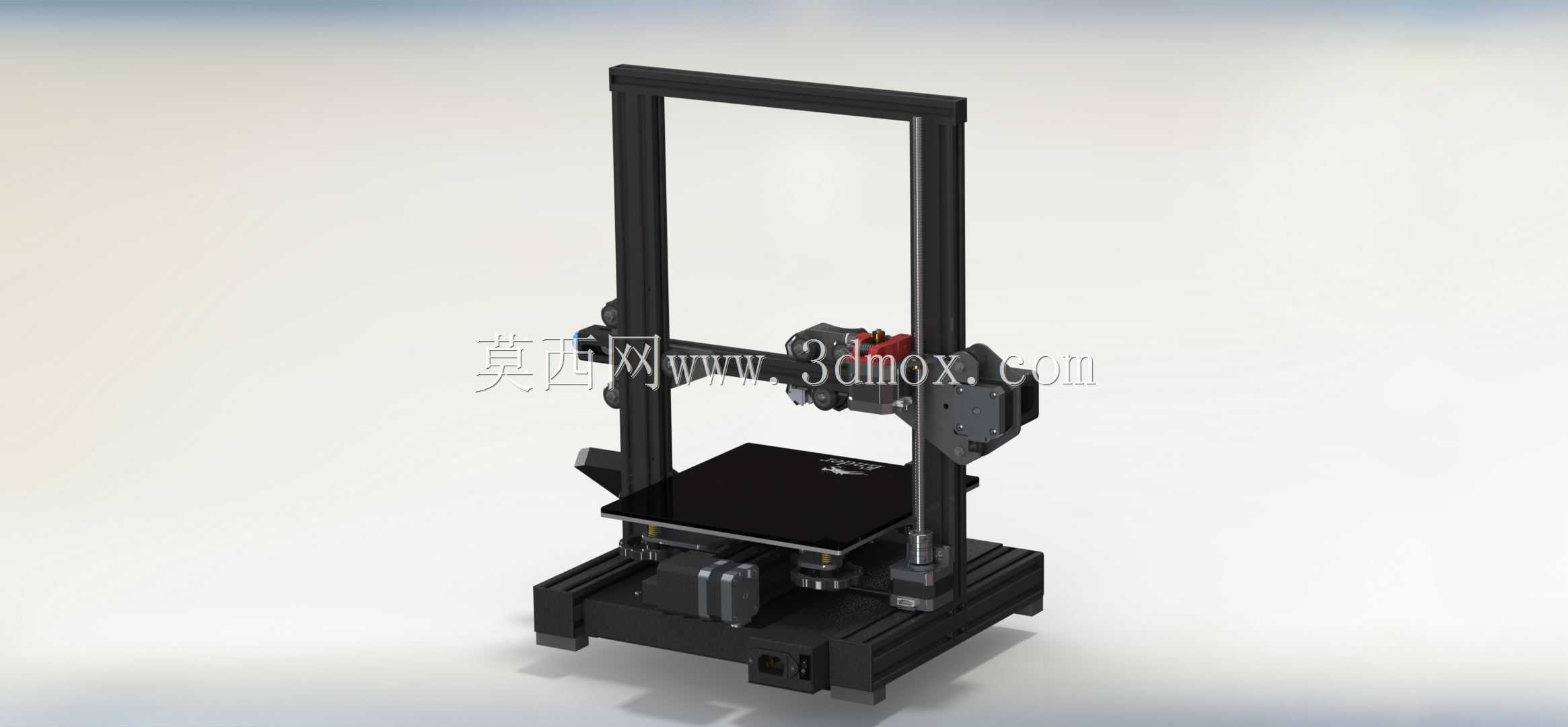

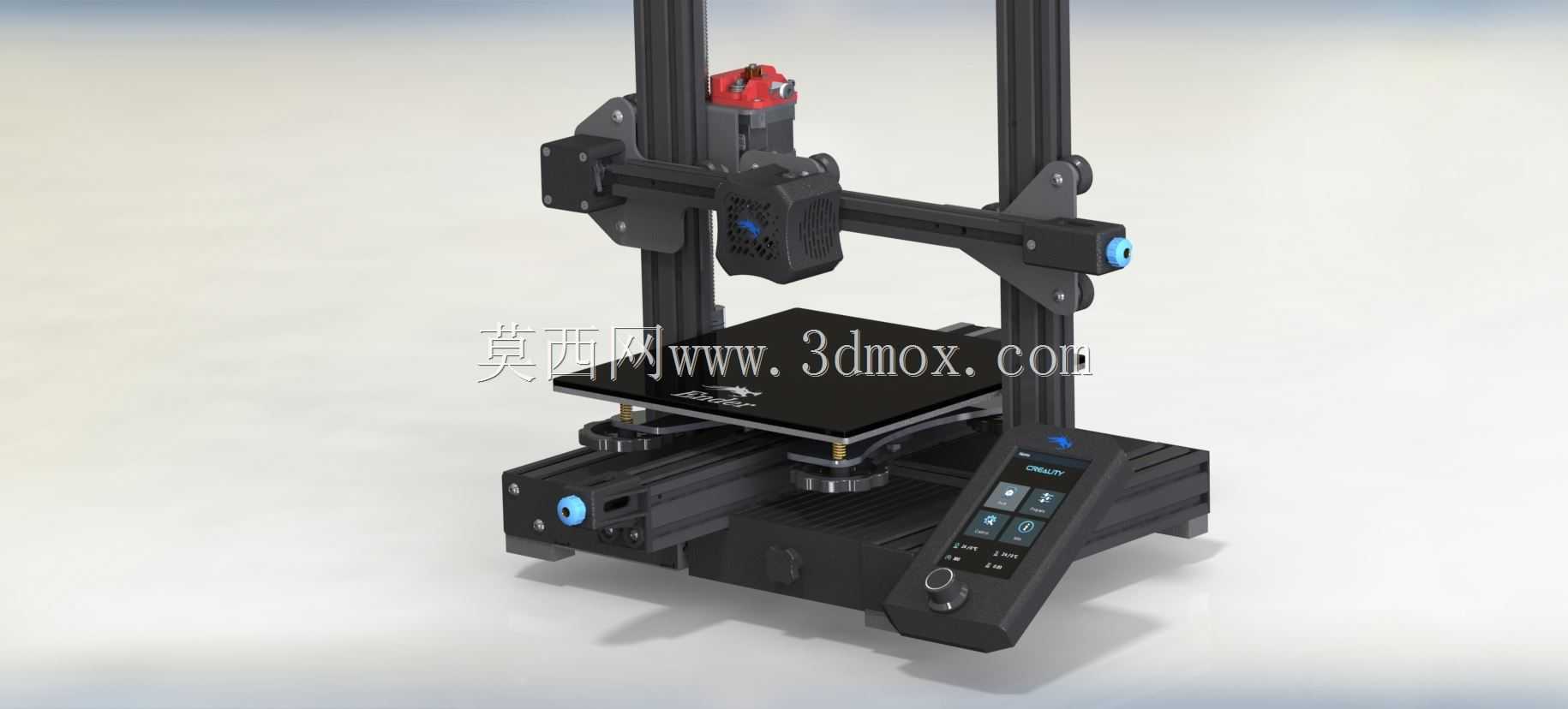

创想三维Ender-3V2桌面级FDM3D打印机结构

　　这套三维结构完整还原了桌面级熔融沉积成型设备的整机装配逻辑，从框架选型到运动组件排布，都贴合个人工作室、创客空间、中小批量手板打样场景的实际使用需求。日常使用中，这类设备可覆盖结构件验证、工装夹具打样、创意教具制作、小批量定制零件生产等场景，相比工业级增材设备，它的占地尺寸更小，对安装环境的承重、供电要求更低，不需要配套工业级空压系统或恒温车间，普通工作台面即可完成部署。

　　从结构设计逻辑来看，整机采用铝型材拼接的门式框架作为承载主体，型材槽口直接作为Y轴运动的安装基准，减少了额外的转接安装板，既控制了整机自重，也能保证长期运行下的框架刚度，避免高速运动时的框架共振影响成型精度。X轴运动组件通过同步带传动带动打印头做横向移动，Z轴采用双丝杆配合直线导轨的传动结构，相比单丝杆传动，能有效降低横梁倾斜带来的层纹偏差，保证大尺寸打印时的Z向运动一致性。热床平台采用磁吸式弹簧钢片结构，打印完成后可直接取下钢片弯折取下零件，不需要额外的铲刀操作，降低了平台刮损的概率，同时平台调平结构采用多点旋钮配合辅助调平传感器，新手用户也能快速完成平台校准，减少首层打印失败的概率。

　　运动边界设计上，整机成型空间控制在220220250mm的常用区间，既能覆盖绝大多数个人用户、教学场景的零件尺寸需求，也不会因为成型空间过大导致框架刚度下降。挤出机构采用近端挤出设计？不对，仔细看结构是远端 Bowden 挤出？哦不对，看结构布局，挤出机安装在X轴横梁侧端，通过PTFE送料管将耗材输送到打印头，这种设计能减轻X轴运动负载，提升X轴高速运动时的响应速度，同时打印头端集成了散热风道、加热块、喷嘴组件，风道采用环形出风设计，能在打印PLA、PETG等耗材时快速冷却刚挤出的熔融耗材，减少悬垂面的拉丝、下垂问题。控制盒集成在设备侧下方，预留了显示屏、SD卡插槽、旋钮操作位，不需要外接电脑即可完成脱机打印，布线时所有运动线缆都通过拖链收纳，避免长期往复运动导致的线缆磨损断裂，提升设备长期运行的可靠性。

　　从安装适配角度看，整机底部预留了四个可调脚垫，可根据工作台面的平整度调整设备水平，不需要额外制作安装底座，设备后侧预留了耗材架安装位，可直接挂载1kg标准耗材卷，不需要额外放置耗材支架占用工作台空间。所有传动部件的安装位都预留了调节余量，同步带张紧度可通过侧边的调节旋钮快速调整，不需要拆解整机外壳即可完成日常维护，丝杆、导轨的润滑点位都预留了操作空间，日常保养时不需要大面积拆解结构。打印头的快拆喷嘴设计，可在喷嘴堵塞或磨损时快速更换，不需要拆卸整个散热组件，降低了日常维护的操作门槛。

　　在实际工况适配中，这类设备的结构设计充分考虑了个人用户的使用习惯，所有操作控件都布置在设备前侧的易触碰区域，显示屏倾斜角度符合站立或坐姿操作的视线高度，不需要俯身即可查看打印进度、调整打印参数。料断检测、断电续打功能的安装位都在结构中做了预留，用户可根据自身需求加装对应模块，不需要重新打孔修改框架结构。整机的走线槽都隐藏在型材槽口内部，外观整洁的同时也能避免线缆剐蹭打印区域，减少打印故障的概率。框架的型材连接处都采用角码加固，相比螺丝直连的结构，抗扭转刚度提升明显，即使长期满行程打印，也不会出现框架松动导致的精度偏移问题。
