起亚狮铂拓界混动版2022款整车外观结构

　　在乘用车正向开发的前期验证环节，高精度的整车外观数模是衔接造型评审、结构校核、周边配件适配的核心载体，这款针对起亚Sportage Hybrid 2022款搭建的外观数模，完整还原了量产车型的外覆盖件曲面特征、车身分缝逻辑以及外饰件的装配边界，可覆盖造型评审、改装件开发、3D打印展示样件、虚拟场景搭建等多类工程场景的使用需求。从实际工程应用的角度出发，这类整车外观数模最常被用在非原厂改装件的前期开发环节，比如侧踏板、车顶行李架、前后包围护板、车窗饰条这类外装配件的设计，不需要从零开始逆向扫描整车点云，直接依托数模的曲面边界做贴合结构设计，能大幅缩短前期逆向的周期，同时避免扫描点云存在的曲面畸变问题，

　　保证配件安装后的贴合间隙控制在量产车允许的公差范围内。在虚拟仿真场景的搭建中，这类高精度外观数模也可作为交通流仿真、智能驾驶场景测试的静态车辆模型，相比低多边形的简化模型，其曲面特征、灯组位置、外后视镜视野边界都和实车一致，能让虚拟场景的真实度更高，也能支撑部分基于视觉识别的算法测试需求。针对3D打印的展示类需求，数模在搭建时就做了壁厚优化和结构简化，将外覆盖件的厚度统一控制在适合打印的区间，同时对格栅、灯组这类细碎特征做了适度的一体化处理，避免打印时出现薄壁断裂、特征丢失的问题，打印完成后仅需简单的后处理打磨，就能得到还原度较高的展示样件，可用于门店展陈、教学演示等场景。从设计思路来看，

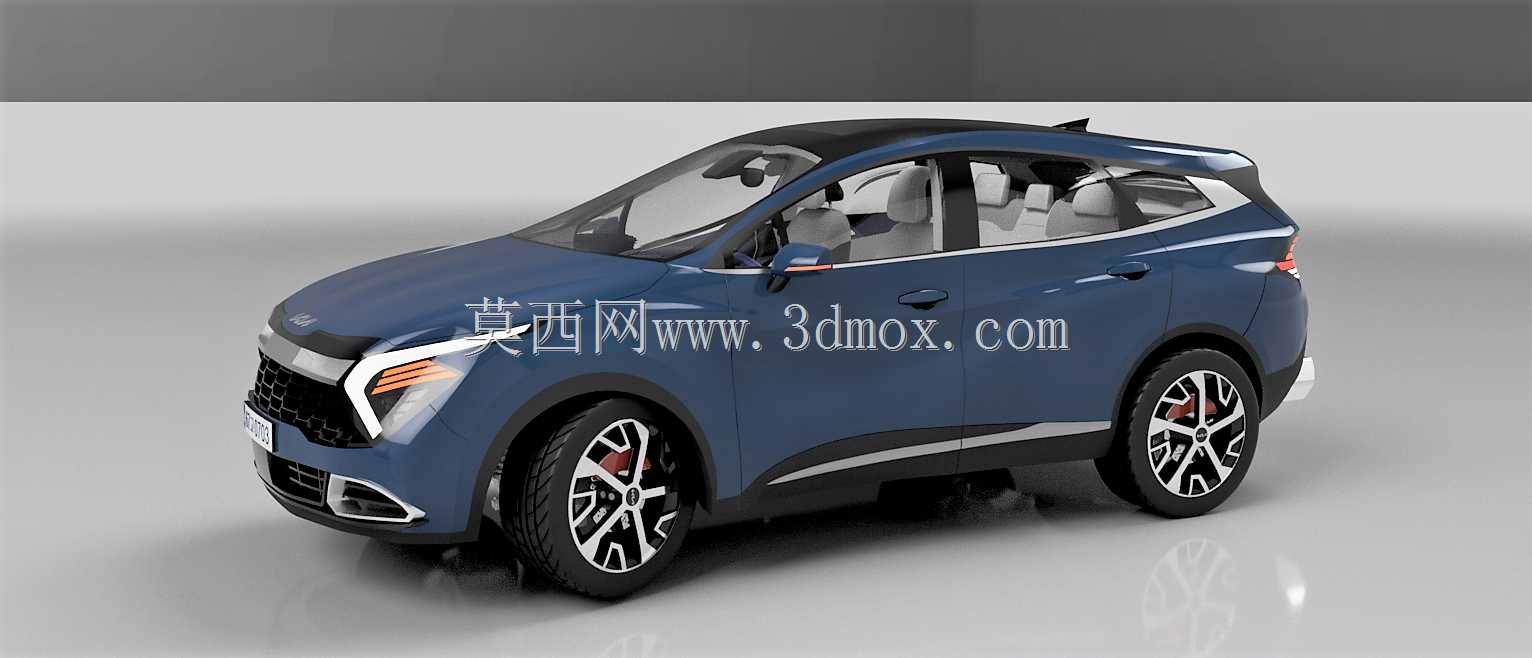

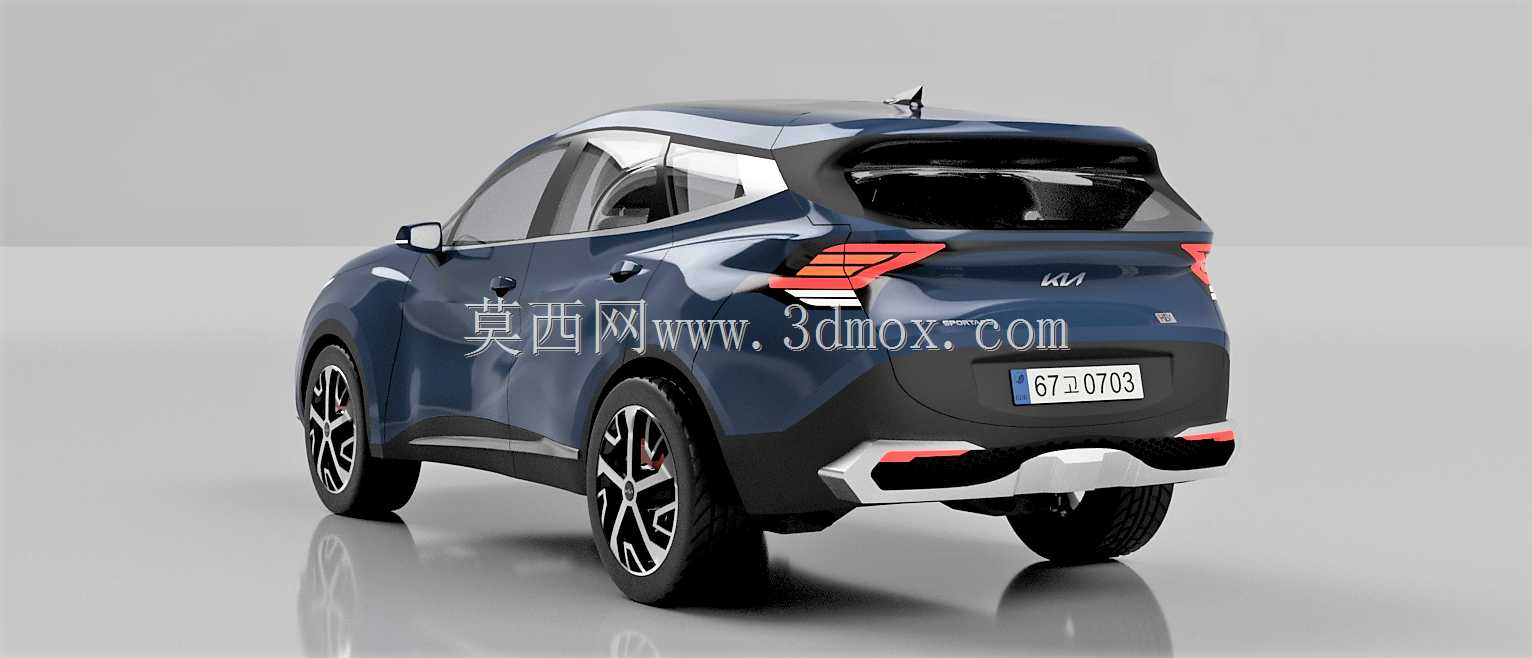

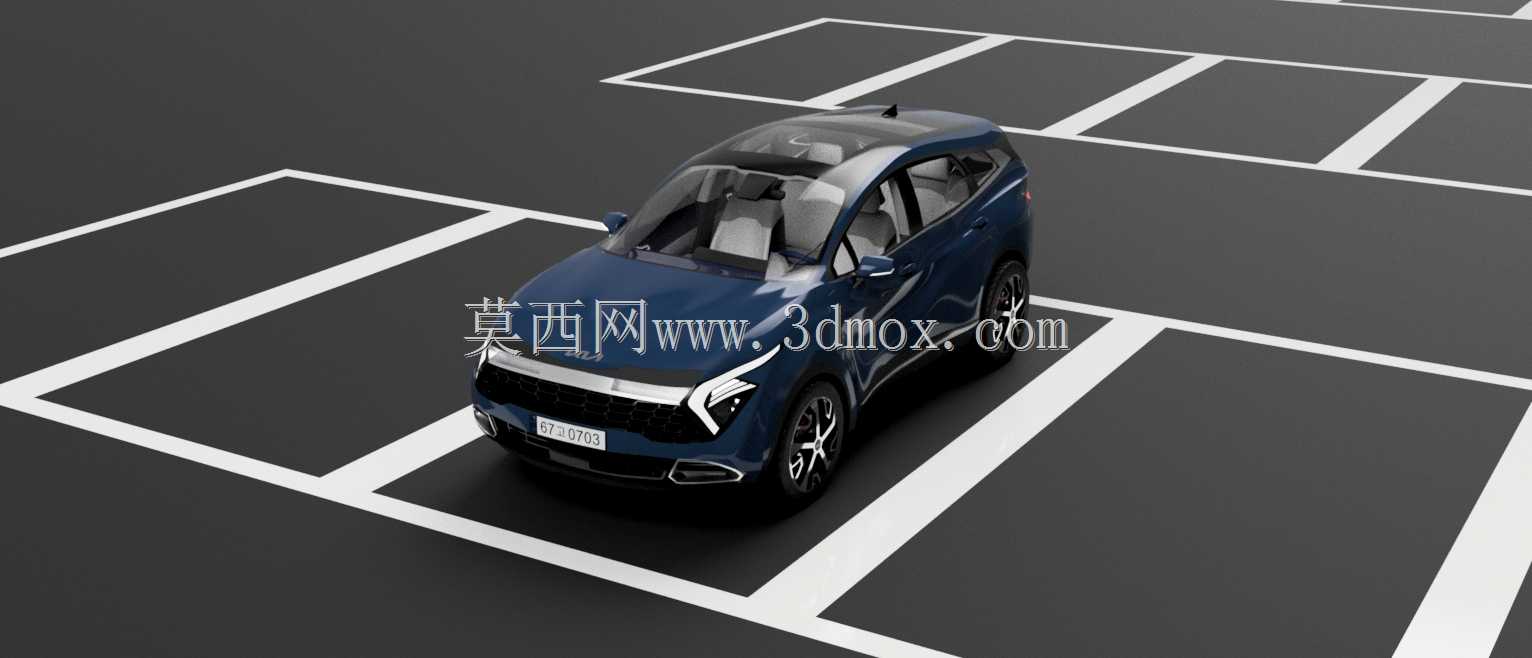

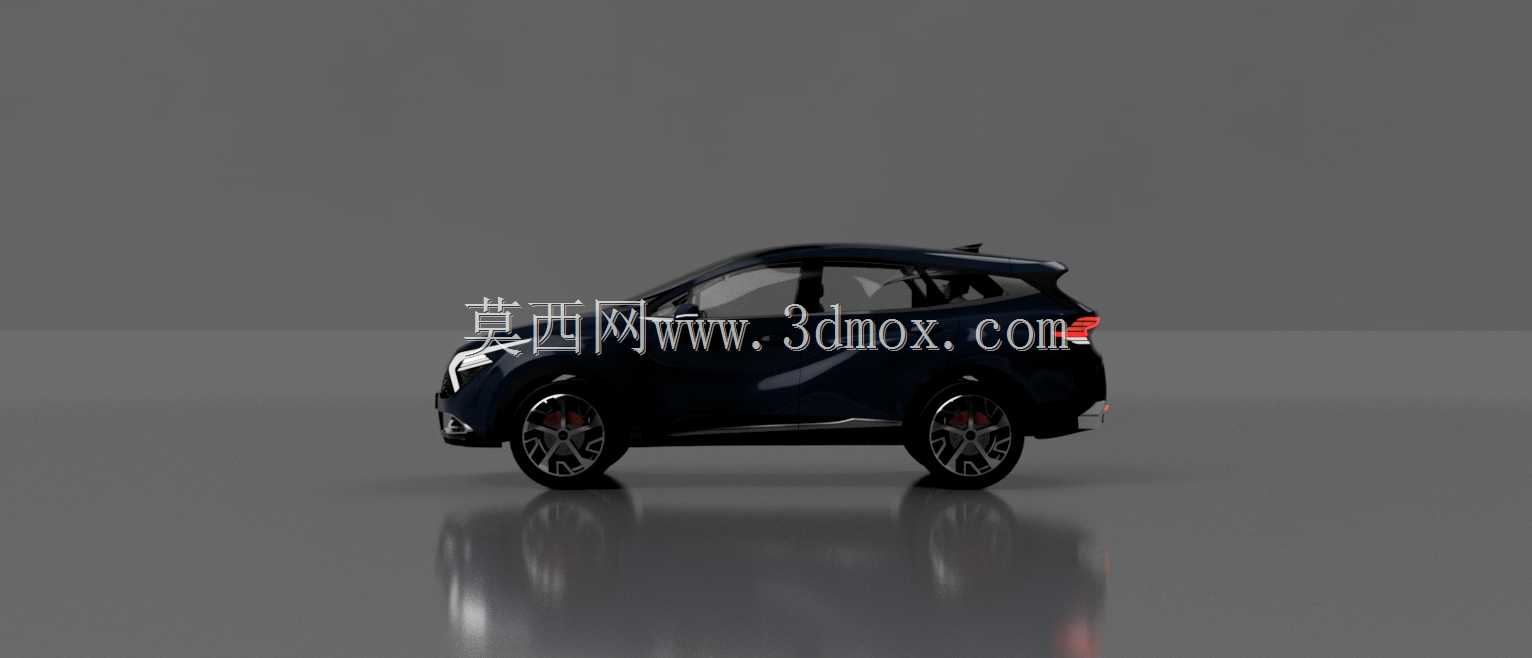

　　这款数模的搭建优先保证了外观视觉特征的还原度，前脸部分的异形日行灯轮廓、熏黑格栅的点阵结构、前保险杠的进气口分块都和实车保持一致，车身侧面的腰线走势、轮拱的黑色包围轮廓、车门下部的镀铬饰条位置、车顶的溜背线条以及尾翼的造型都做了精准还原，车尾部分的贯穿式尾灯造型、后保险杠的下护板结构、排气装饰的轮廓也都完整复现，同时数模保留了整车的外轮廓尺寸基准，轴距、轮距、车身长宽高的边界都和量产车型的公开参数对齐，在做配套件设计时可以直接提取边界做干涉检查，不需要额外调整尺寸基准。在结构细节的处理上，数模对车窗玻璃、外后视镜、车门把手、轮毂轮胎、车顶行李架这些独立外饰件都做了分件处理，不是单一的整体曲面，在做不同配置的外观方案验证时，

　　可以单独替换对应部件，比如更换不同样式的轮毂、增加车顶行李箱、改色贴膜效果验证等，都能通过单独调整部件属性快速实现，不需要重新搭建整体模型。针对实车的曲面特征，数模在搭建时严格遵循了A级曲面的连续性要求，车身主要外覆盖件的曲面都达到G2连续，在做渲染展示或者光影效果验证时，不会出现曲面折痕、光影畸变的问题，能真实还原实车的漆面反光效果。在安装边界的处理上，数模预留了外饰件常用的安装点位参考，比如侧裙的安装孔位基准、轮眉的卡扣位置参考、前后保险杠的安装面边界，在做配套件开发时，可以直接依托这些基准位设计卡扣、支架的结构，减少反复核对实车安装位的工作量。需要注意的是，这款数模侧重外观结构的还原，未包含底盘、动力总成、内饰等内部结构，在做涉及整车性能的仿真分析时需要补充对应的内部结构数模，但针对外饰相关的设计、展示、验证类工作，其精度和细节完整度完全可以满足工程使用要求，相比自行逆向扫描的数模，其曲面质量更高，分件逻辑更清晰，能直接导入各类三维软件开展后续工作，不需要做大量的曲面修复工作。
